汽车转向系统可变长度连杆结构

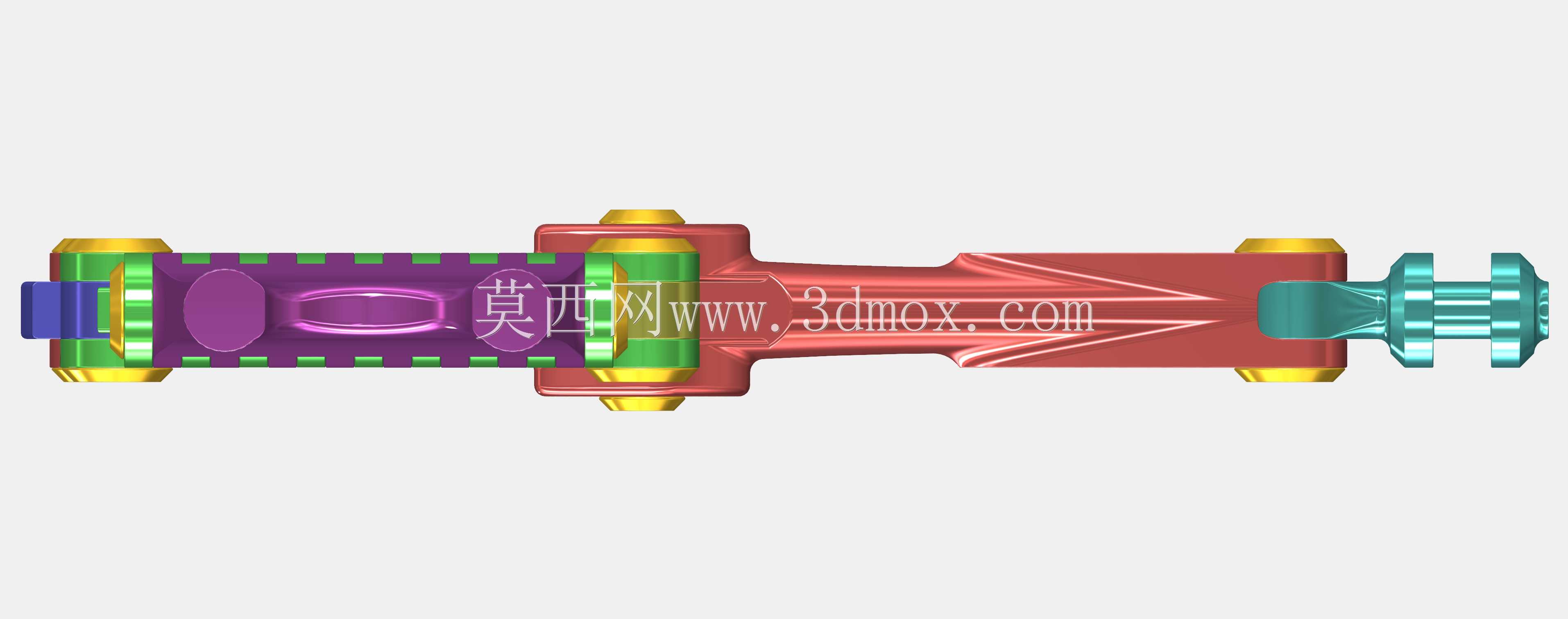

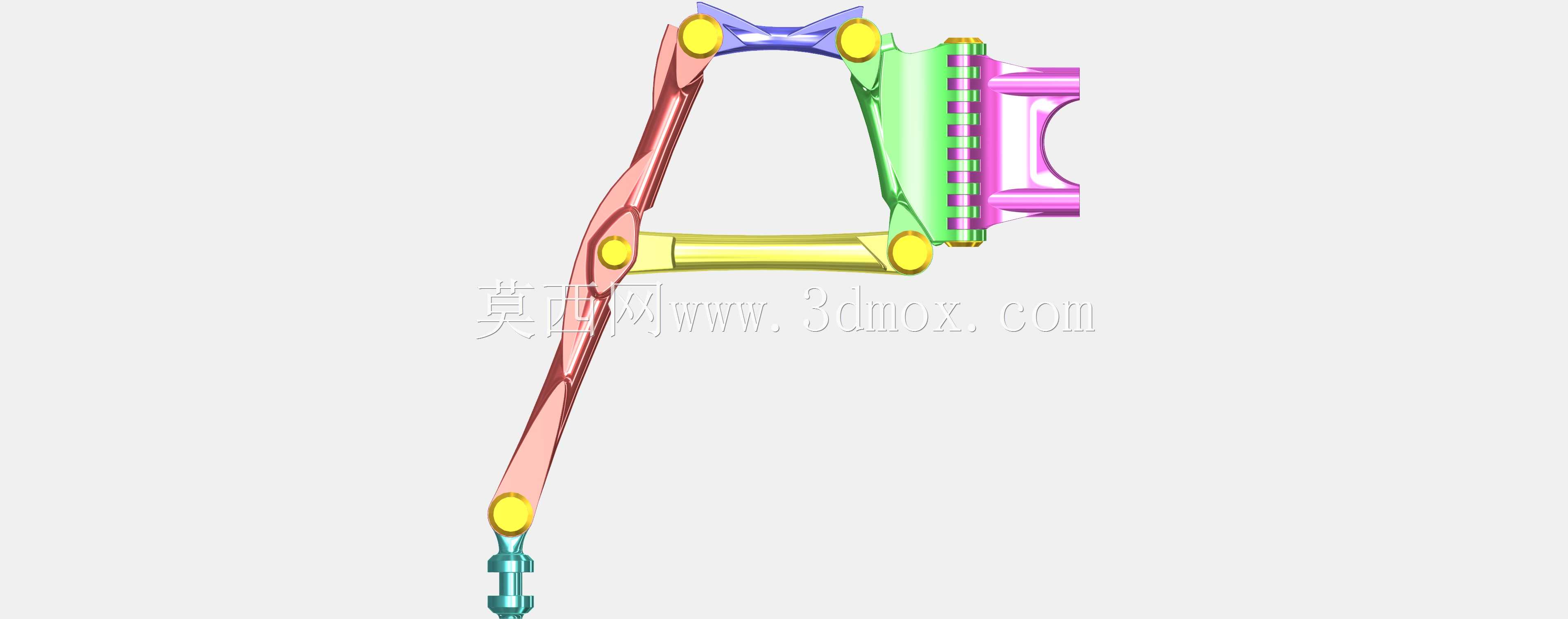

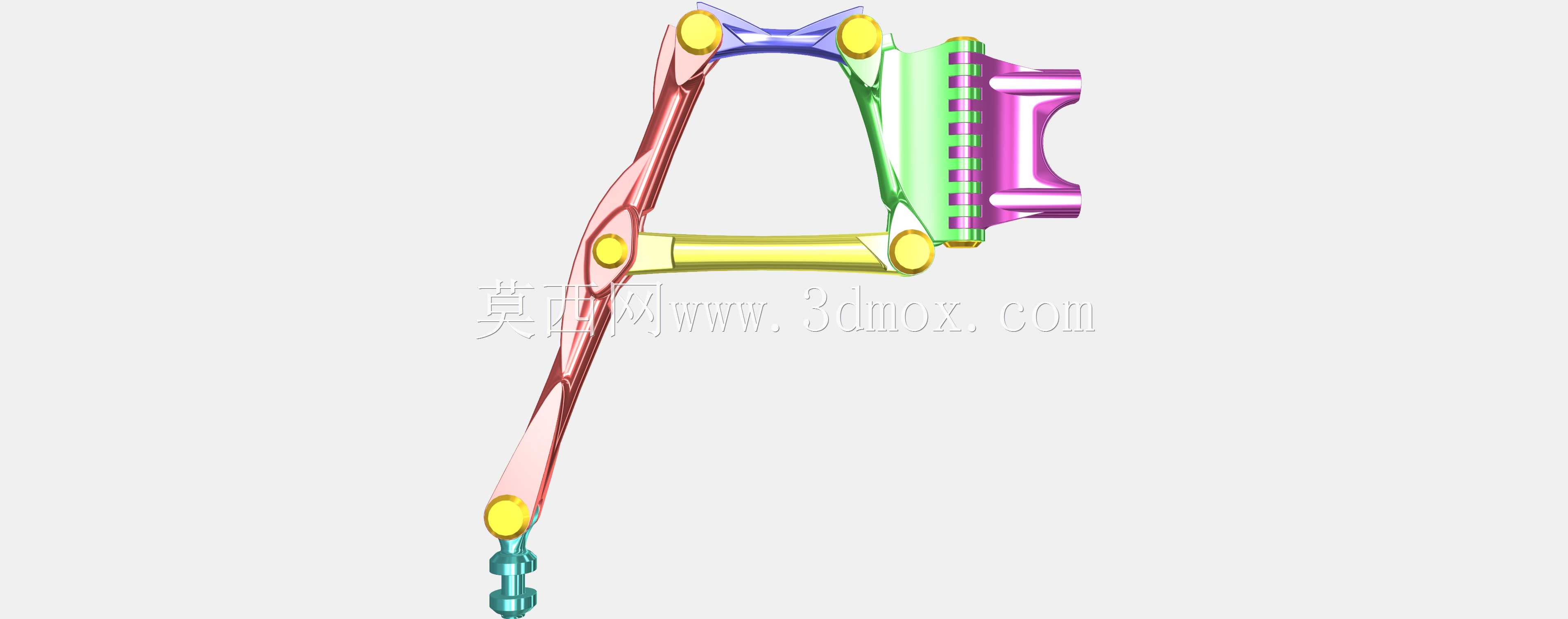

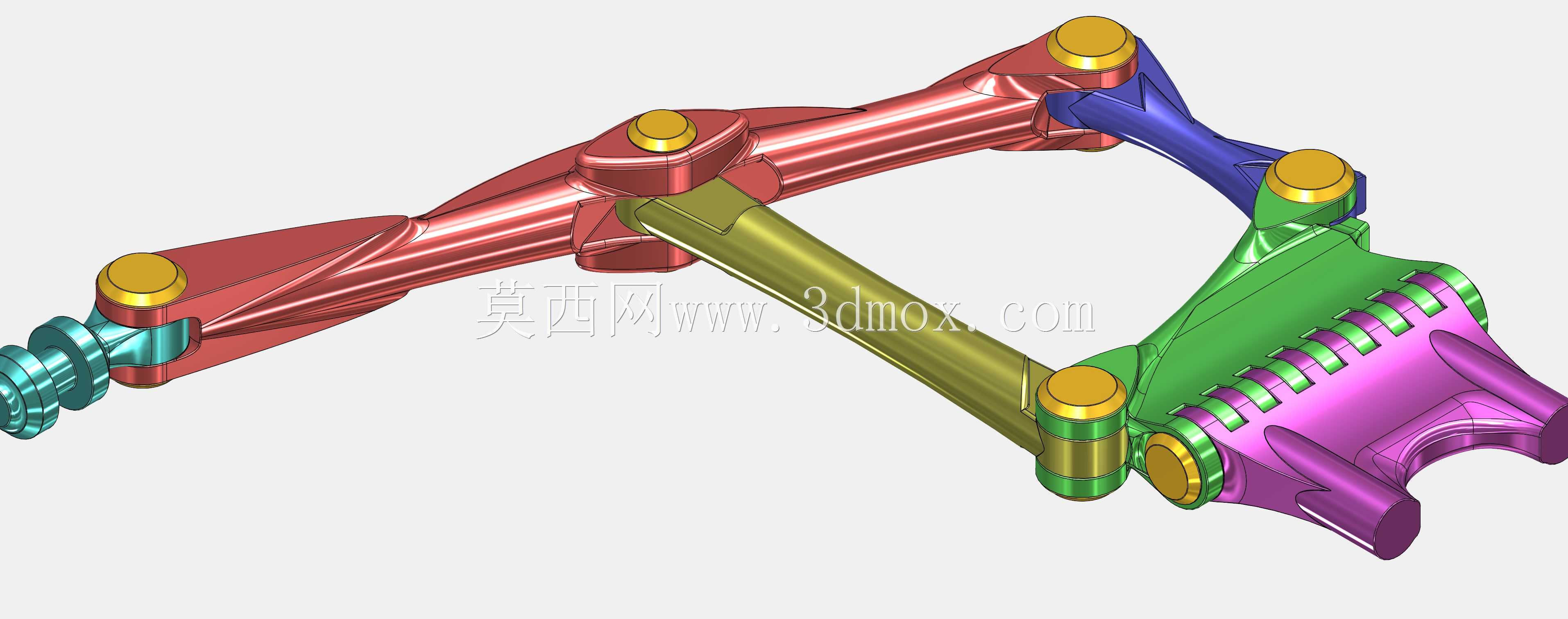

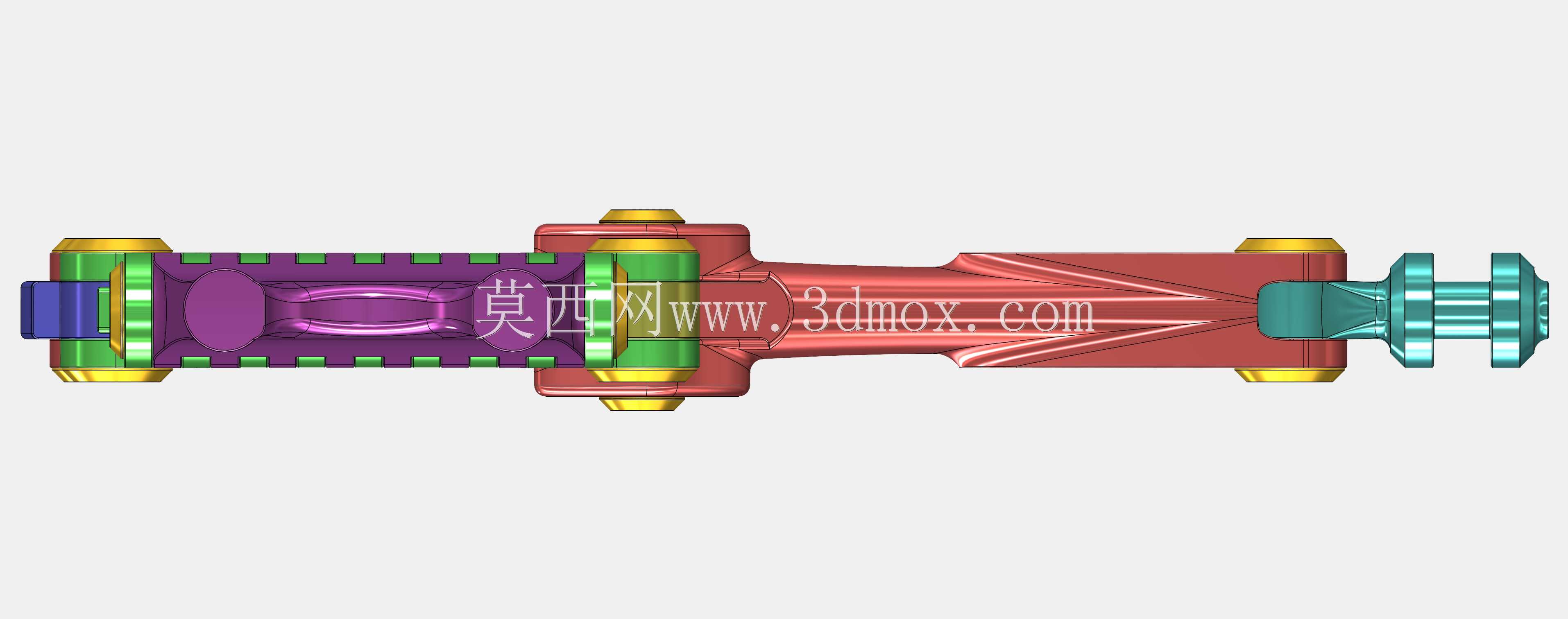

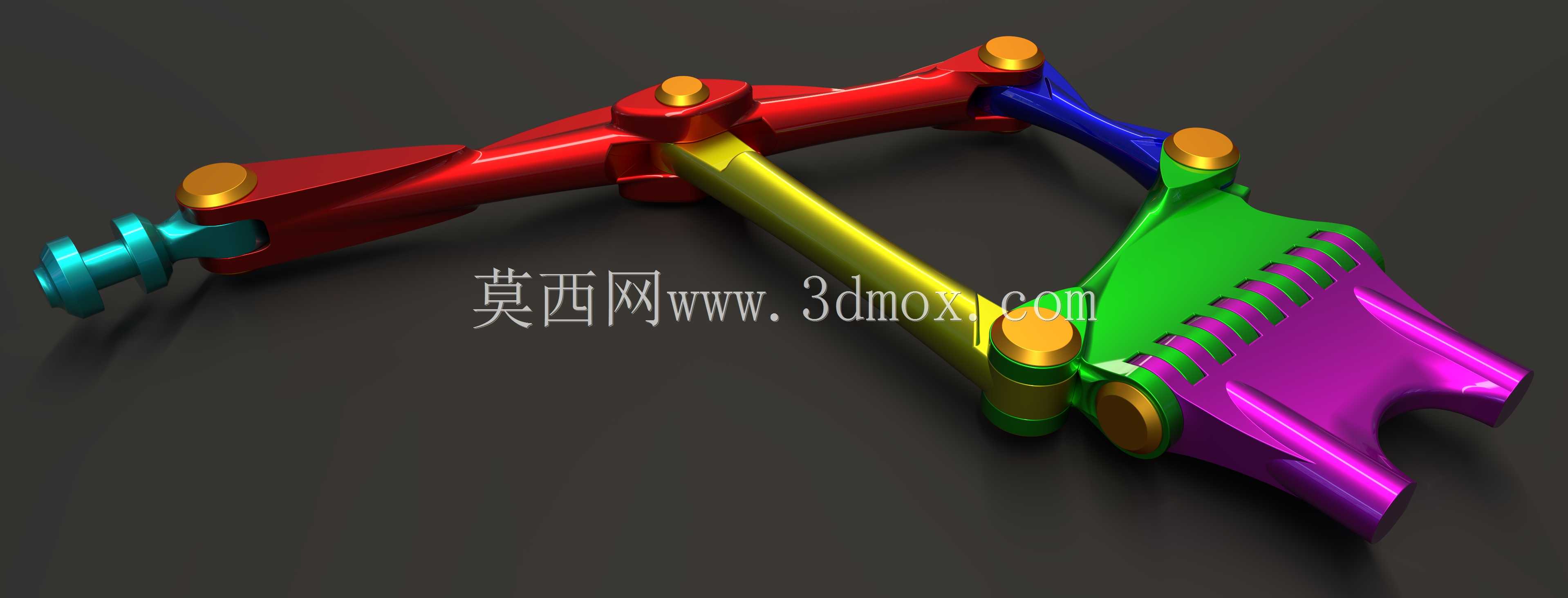

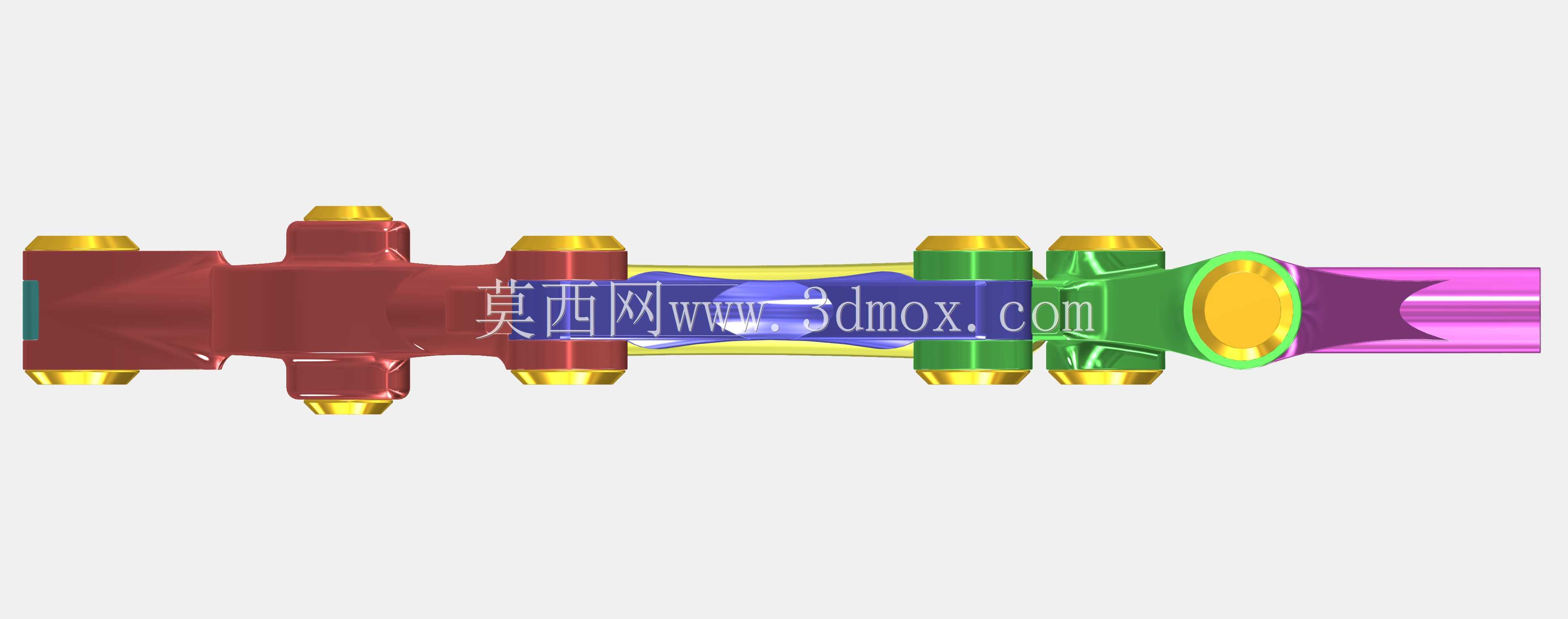

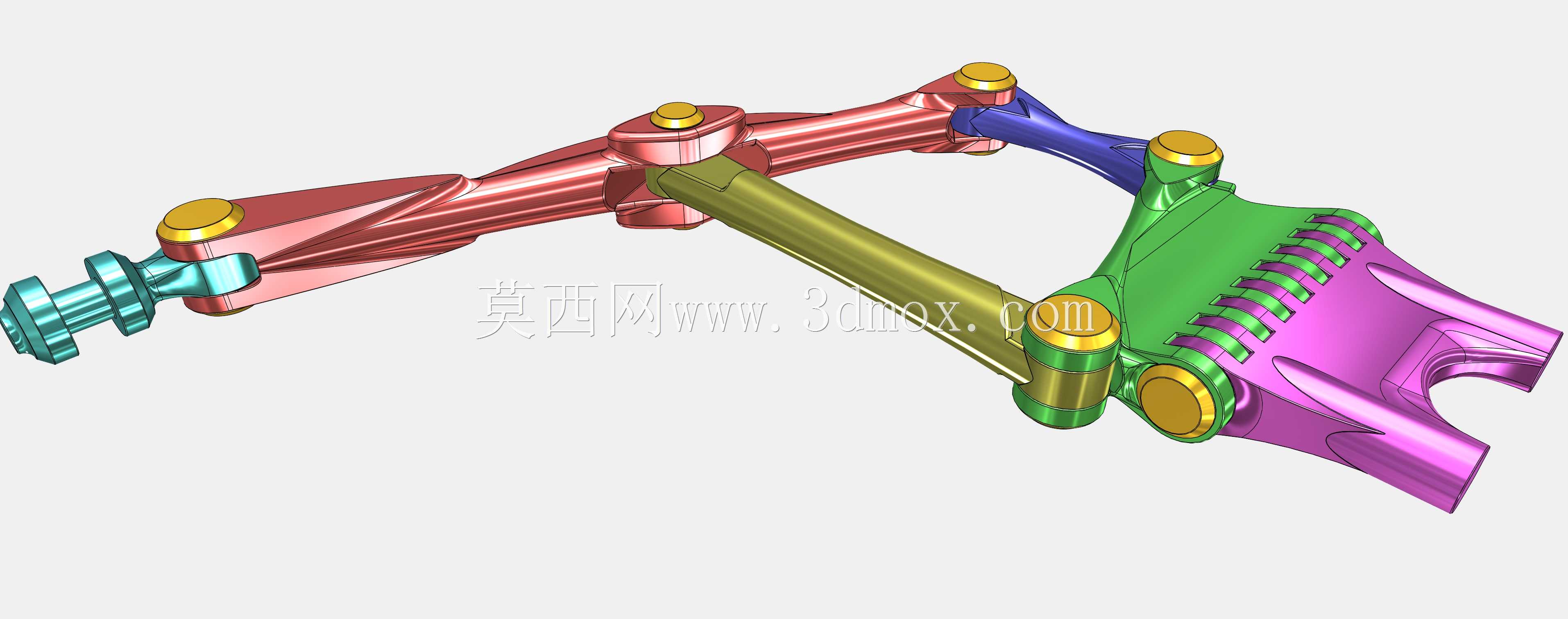

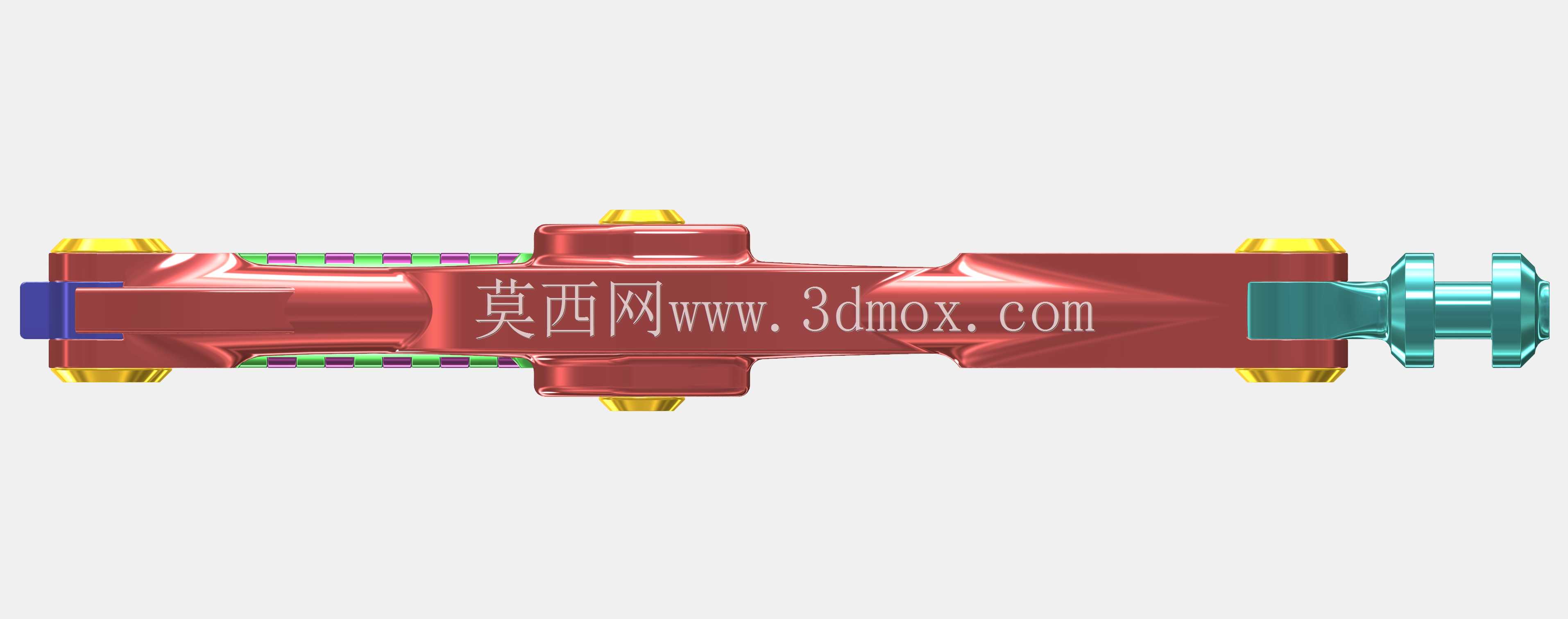

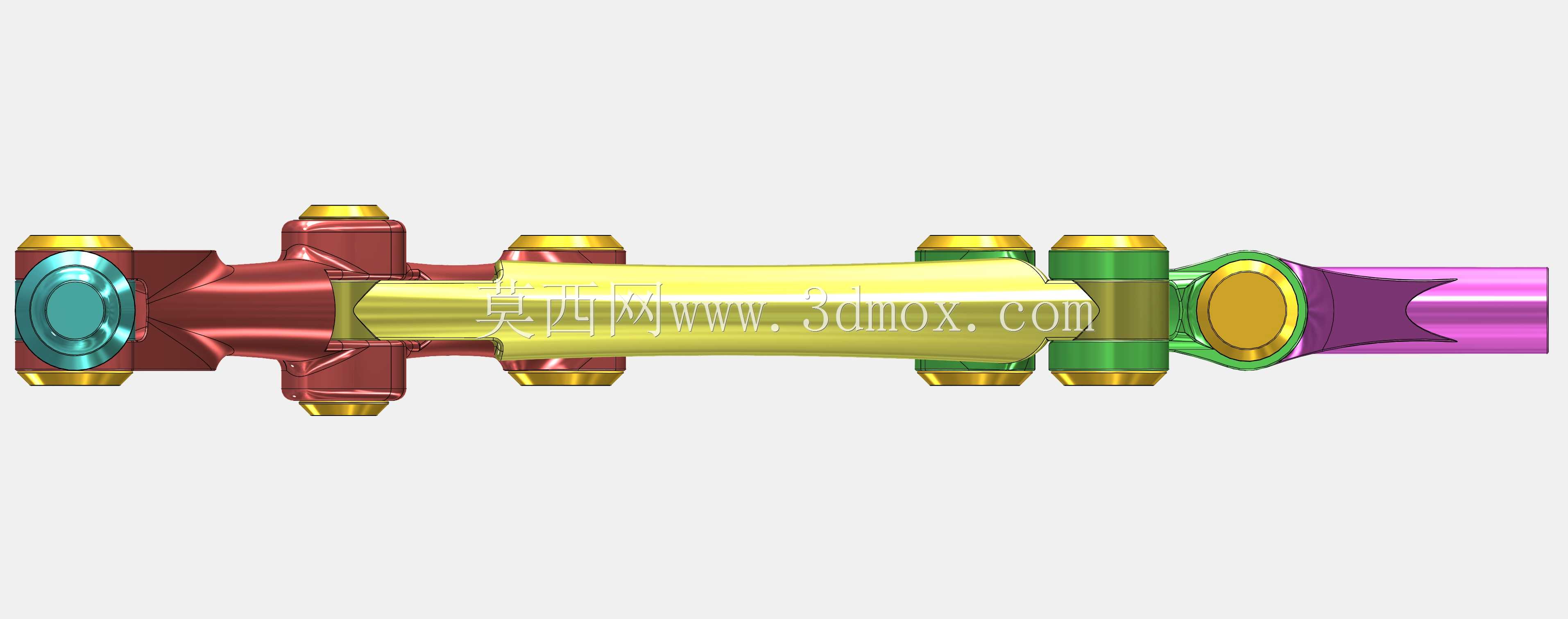

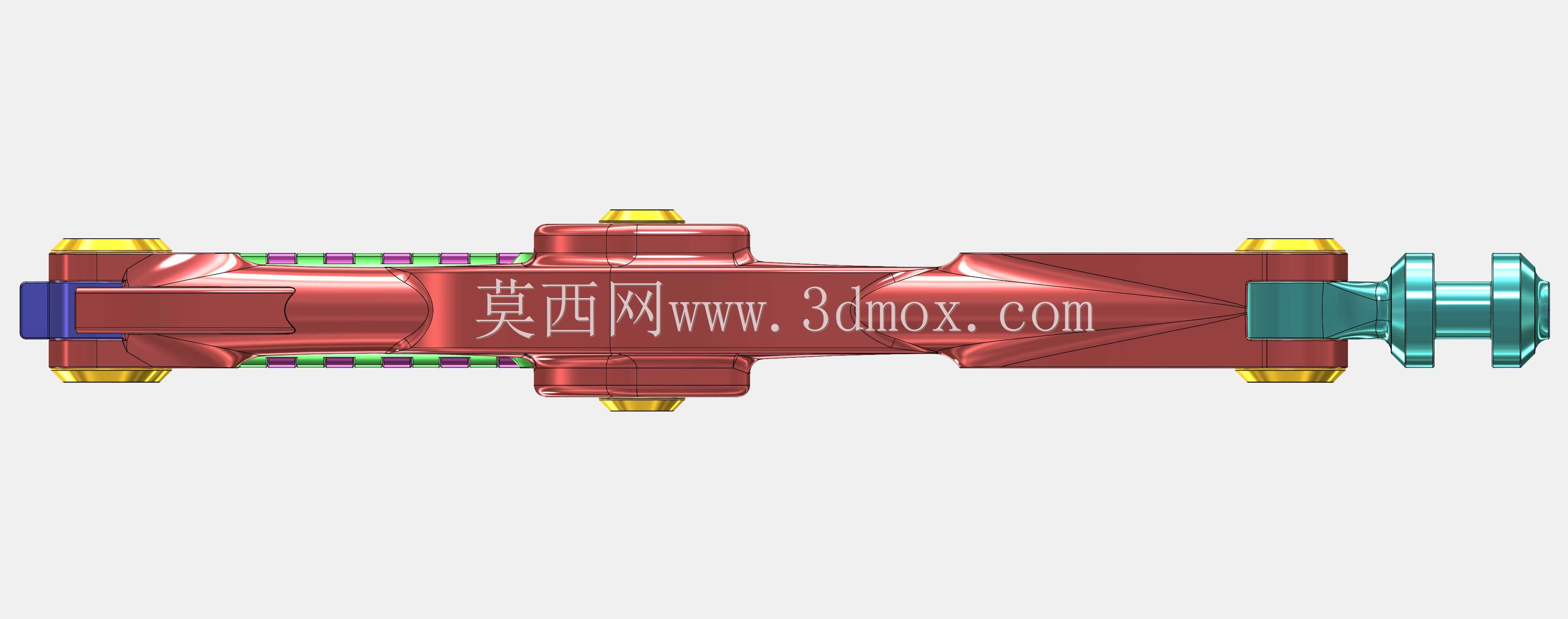

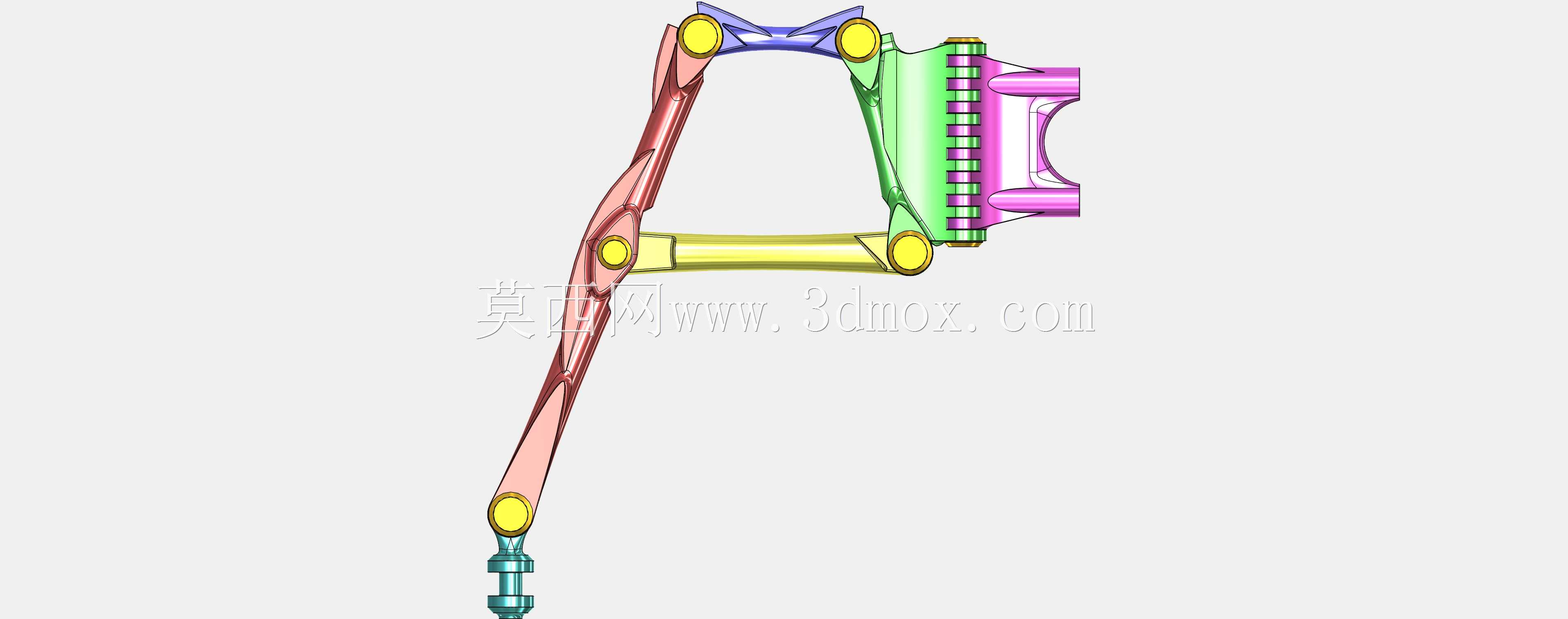

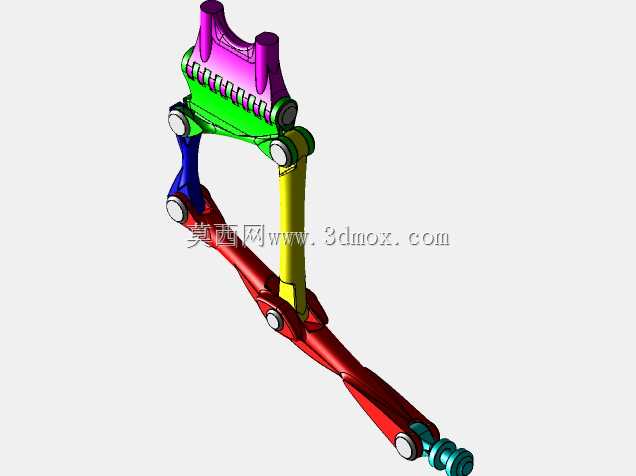

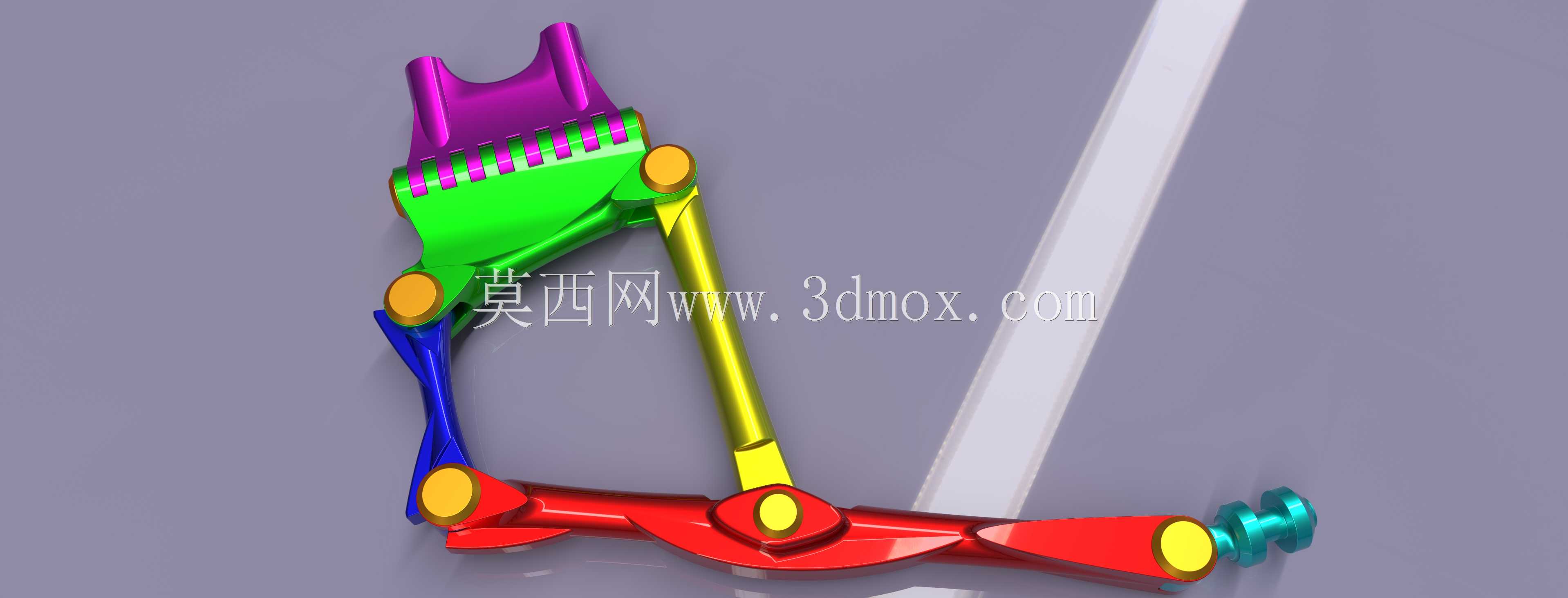

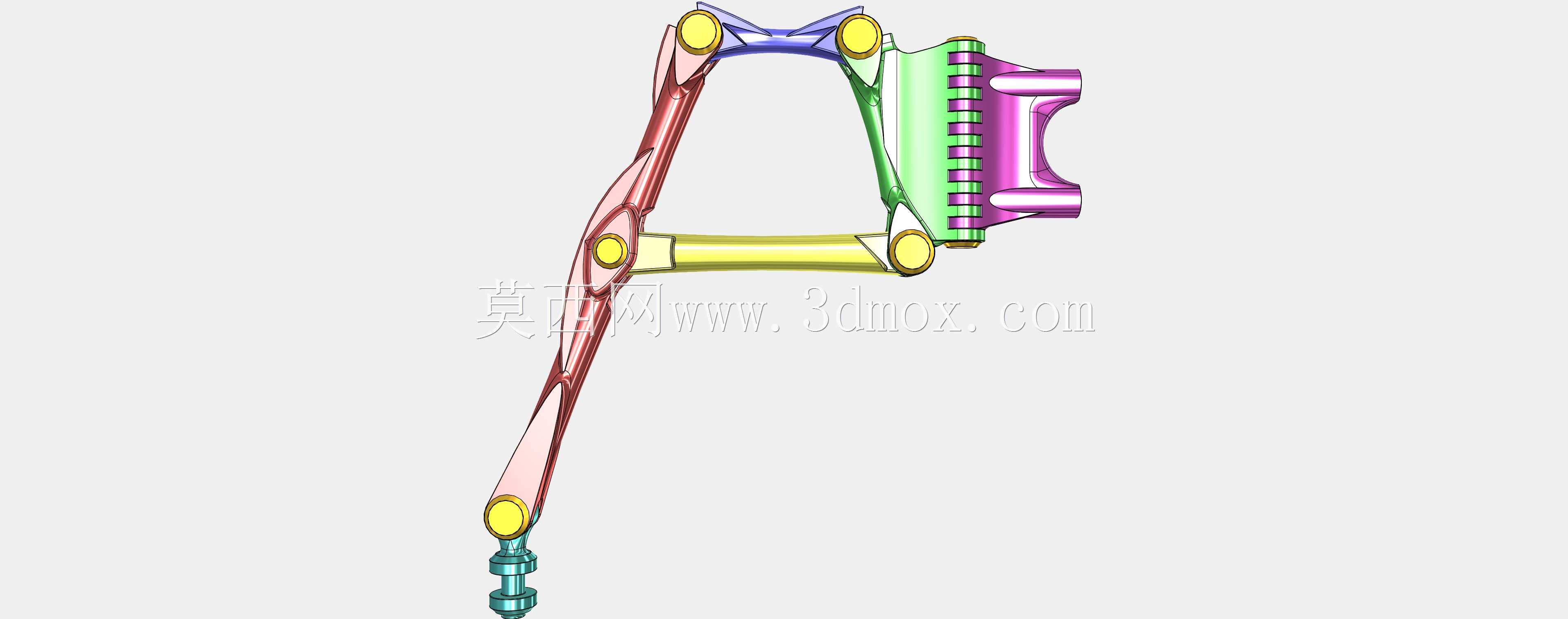

该结构属于汽车转向系统的核心传动部件，主要应用在采用齿轮齿条式转向机构的乘用车辆前桥转向回路中，承担转向力矩传递、轮端转角匹配的核心作用。区别于传统定长转向连杆，该结构可在齿条水平扫掠的全行程内，动态调整自身有效连接长度，补偿转向齿条与转向节之间的垂直面位移差，避免转向过程中出现运动干涉、力矩传递卡滞的问题。从实际装车场景来看，该连杆一端通过球铰结构连接转向齿条的输出端，另一端通过带防尘结构的销接端连接车轮侧的转向节摇臂，在车辆转向时，齿条的水平直线位移通过该连杆转化为转向节的绕主销旋转动作，同时当悬架随路面起伏产生上下跳动时，连杆可通过自身的长度自适应变化，抵消齿条与转向节之间的相对垂直位移，避免转向轮出现不必要的随动偏转，提升直线行驶稳定性与转向手感的一致性。设计层面上，该结构采用多段铰接式布局，主体杆身采用高强度合金钢材质的变截面设计，在保证抗扭、抗弯强度的前提下尽可能降低自身重量，两端的连接铰点预留了标准的锥面安装位与螺纹调节段，可适配不同轮距、不同主销偏移距的前桥平台，安装边界上，铰点中心距的调节范围覆盖同平台车型的轮距公差带，无需额外修改转向器安装位即可完成适配。在功能特性上，该结构解决了传统定长连杆在大行程转向、悬架大跳动量工况下的运动干涉问题，可将转向全程的力矩传递波动控制在合理区间，减少转向过程中的反向冲击传递到方向盘，同时降低转向拉杆球头的异常磨损速率，延长转向系统的维护周期。结构建模过程中，各铰接副的运动间隙按照整车转向系统的公差要求设定，杆身的截面过渡处做了应力释放的圆角处理，避免长期交变载荷下出现应力集中断裂的风险，各连接端的安装尺寸完全匹配现有量产车型的转向节、转向齿条接口规格，可直接用于转向系统的运动仿真验证、结构强度校核以及样机试制环节的参考。
