皮卡货厢用PVC管材自行车搭载架结构

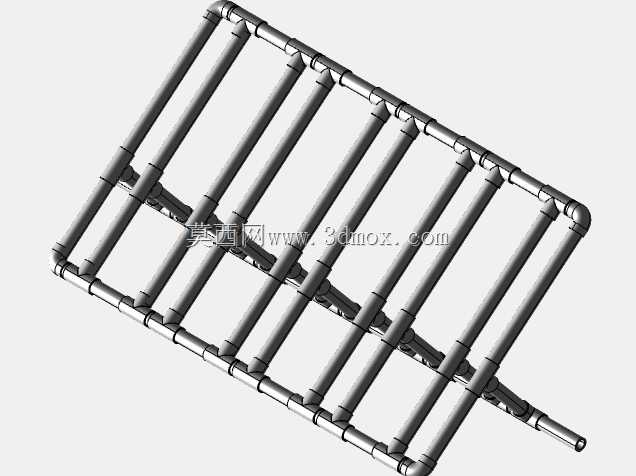

这款搭载架主要面向全尺寸皮卡用户的户外出行载物需求，同时也可固定在车库墙面作为自行车静置存放支架使用，适配29er到20英寸区间的常规自行车轮径尺寸，覆盖了从山地车、公路车到儿童自行车的多数民用自行车搭载需求。整体结构采用标准PVC管材与配套接头拼接成型，没有复杂的异形定制零件，所有构件都能从常规五金渠道获取，加工组装门槛极低，用户可自行按照结构尺寸裁切管材完成组装，不需要专用焊接或金属加工设备。结构主体采用平行排布的横向承载管作为车轮承托部位，每根承载管的间距经过反复校核，既能够保证自行车轮卡入后不会出现横向窜动，又不会因为间距过小导致车轮卡滞难以取放；斜向布置的支撑管将横向承载管连成整体框架，分散自行车放置时的集中载荷，避免单根管材受力过大出现弯折变形；框架末端伸出的定位段可直接卡入皮卡货厢的侧边锚点位置，不需要额外打孔破坏货厢原有结构，安装后不会超出货厢的法定外廓边界，不会影响皮卡正常上路行驶的合规性。设计时优先考虑了组装便利性与使用场景的适配性，没有采用金属焊接结构，一方面控制了整体自重，单人即可完成抬升安装与拆卸操作，另一方面PVC材质本身具备不错的耐候性，长期放置在户外货厢中也不会像钢制货架那样容易出现锈蚀掉漆的问题，日常维护只需要擦拭表面灰尘即可。框架的整体宽度匹配全尺寸皮卡货厢的内部净宽，放置在货厢内时可与货厢两侧厢板贴合，车辆行驶过程中不会出现框架整体移位的情况；如果作为车库墙面固定支架使用，只需要在框架背部加装常规的墙面固定角码，即可通过膨胀螺栓固定在混凝土或砖墙上，承载多台自行车的重量也不会出现结构失效。每处管材与接头的配合长度都预留了足够的插接深度，不需要额外粘接即可保证结构稳定性，如果需要长期固定使用，也可在插接位置涂抹专用PVC粘接剂提升连接强度，进一步提升整体结构的抗颠簸能力，适配非铺装路面的出行场景。
