船舶系泊用不锈钢夹板三维设计作品

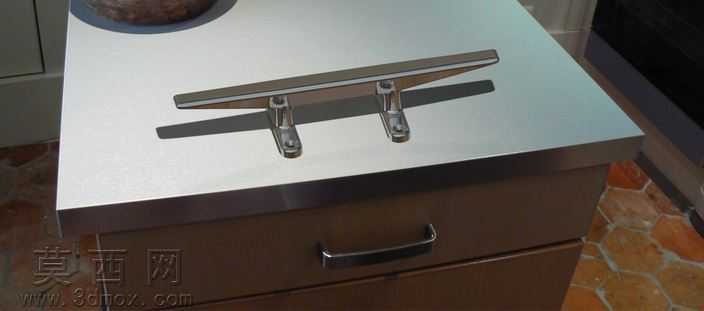

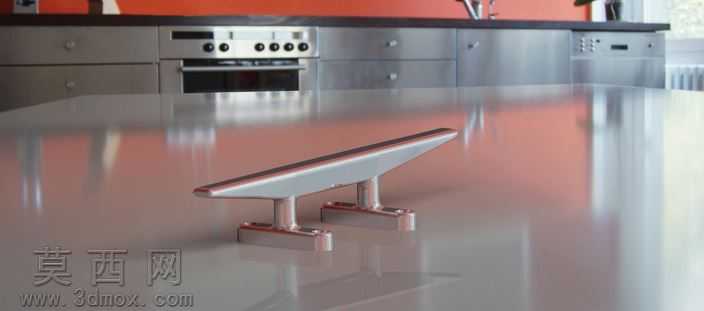

本作品为船舶系泊场景使用的不锈钢夹板三维模型，建模阶段采用参数化特征建模思路，先以基准平面定位夹板的整体安装基准，绘制主体长条形承力板的截面轮廓，通过拉伸命令生成基础实体，再对承力板的边缘做等半径倒圆角处理，消除尖锐棱角，既符合船用五金的安全使用要求，也还原了真实产品的工艺细节。针对承力板下方的两根支撑立柱，采用同轴心配合约束与承力板底部定位，立柱底部的方形安装底座单独绘制草图，添加沉头安装孔特征，孔位尺寸匹配船用标准紧固件规格，保证模型可直接用于后续的装配验证。材质设置阶段，针对船用不锈钢的材质特性，调整金属材质的反射率、粗糙度参数，模拟316不锈钢经抛光处理后的表面质感，既保留金属的高反射特性，又添加细微的表面磨砂纹理，避免渲染效果出现塑料感，同时为安装底座的接触面设置略高的粗糙度，还原实际加工中底座安装面的铣削加工质感。渲染阶段采用工作室柔光环境，添加多组面光源模拟室内打光效果，通过光线追踪计算金属表面的反射与折射，清晰呈现夹板的曲面过渡、棱角细节与金属光泽，背景搭配哑光质感的厨房台面场景做衬托，突出模型本身的结构轮廓与材质表现。结构设计上充分考虑船用部件的受力需求，承力板采用中间厚边缘薄的渐变截面，在保证系泊时绳索牵拉受力强度的同时，尽可能降低部件自重，支撑立柱与承力板、安装底座的连接处添加圆角过渡特征，减少应力集中风险，安装底座的沉孔设计可让紧固件安装后表面平整，避免突起剐蹭绳索，整体结构完全匹配真实船用夹板的功能需求，可用于船舶配件展示、装配模拟、五金产品渲染展示等场景。
