壁挂折叠式耙型毛巾挂架结构设计

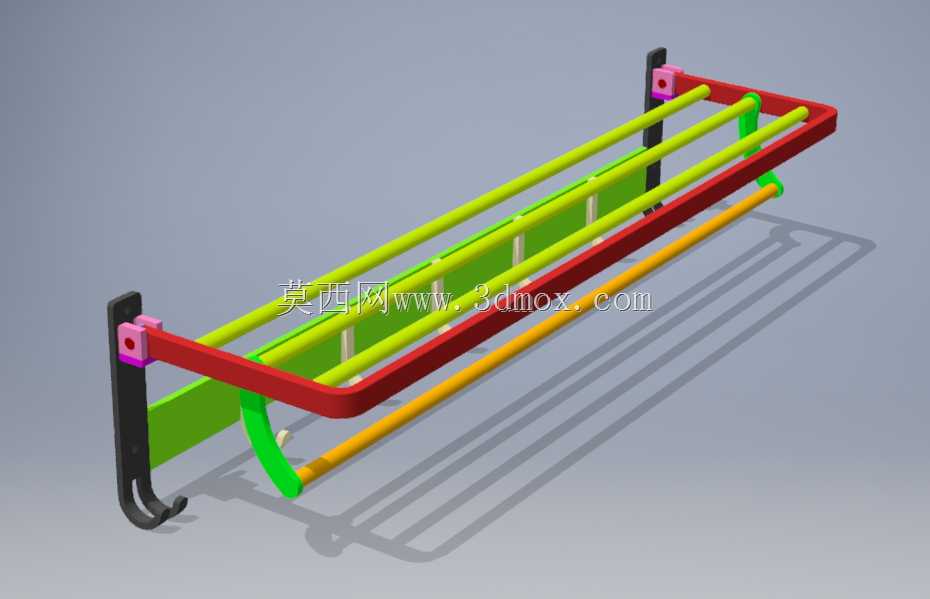

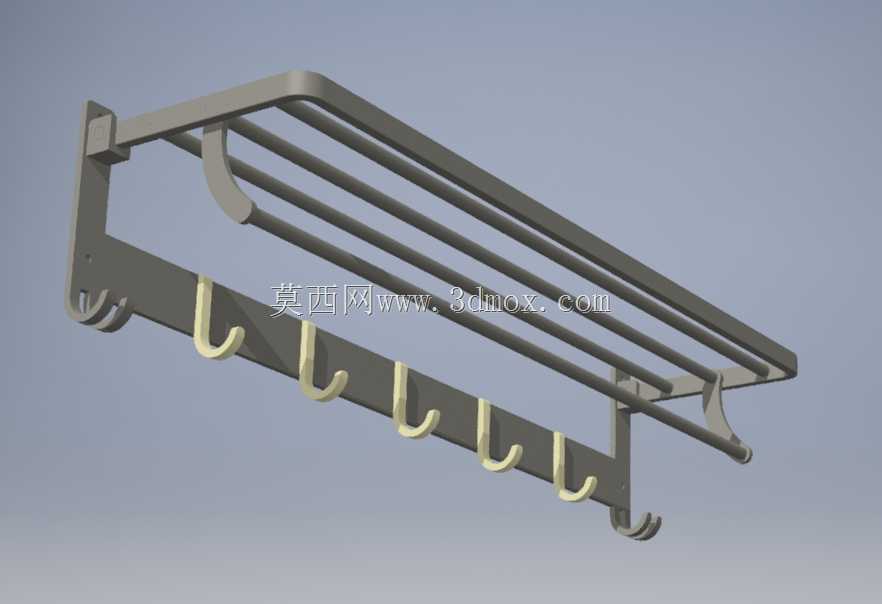

这款壁挂式折叠毛巾挂架主要面向卫浴空间、小型盥洗区、出租屋改造等场景使用，核心作用是在有限的墙面空间内提供多杆毛巾悬挂能力，闲置时可折叠收合贴靠墙面，减少对通行空间的占用。从结构设计逻辑来看，整体采用双侧壁挂固定座作为承载基础，固定座上预留了墙面安装孔位，可通过膨胀螺丝直接固定在瓷砖、水泥墙面等硬质基层上，安装时需保证两个固定座的水平同轴度误差控制在2mm以内，避免架体安装后出现倾斜、杆件卡滞的问题。架体主体采用框式承载结构，主框架为弯折成型的封闭边框，作为主要受力构件承担悬挂毛巾时的竖向载荷，边框内侧设置多根平行排布的承托杆，不同杆件之间预留足够的通风间隙，避免多块毛巾叠放时出现闷湿异味的问题。折叠功能通过固定座与主框架之间的铰接结构实现，铰接位置设置了限位结构，展开时架体与墙面呈垂直状态，可提供完整的悬挂空间，收合时架体向上翻转贴靠墙面，仅占用极小的墙面厚度空间，适配狭长型卫生间、小户型阳台等空间局促的使用场景。架体下方额外设置了一根独立挂杆，可用于悬挂浴球、擦手巾、清洁刷等小型卫浴用品，拓展整体置物能力。固定座位置集成了挂钩结构，可额外悬挂小件洗浴用品，充分利用架体周边的闲置空间。从安装边界来看，架体展开后向外延伸的距离经过优化，既保证毛巾悬挂时不会贴靠墙面造成潮湿沾污，又不会因为外伸距离过大导致人员走动时发生磕碰。杆件表面做了圆滑过渡处理，所有棱边都做了倒圆角处理，避免日常使用时剐蹭毛巾织物或者划伤使用者皮肤。铰接位置的转动阻尼经过匹配，既可以保证架体翻转时操作顺畅，又能在任意悬停位置保持稳定，不会因为自重出现意外下落的情况。整体结构没有复杂的传动构件，所有零部件都采用常见的五金加工工艺成型，生产组装难度低，后期维护更换部件也十分便捷，适配日常家用、公共盥洗室等多种使用场景的需求。
