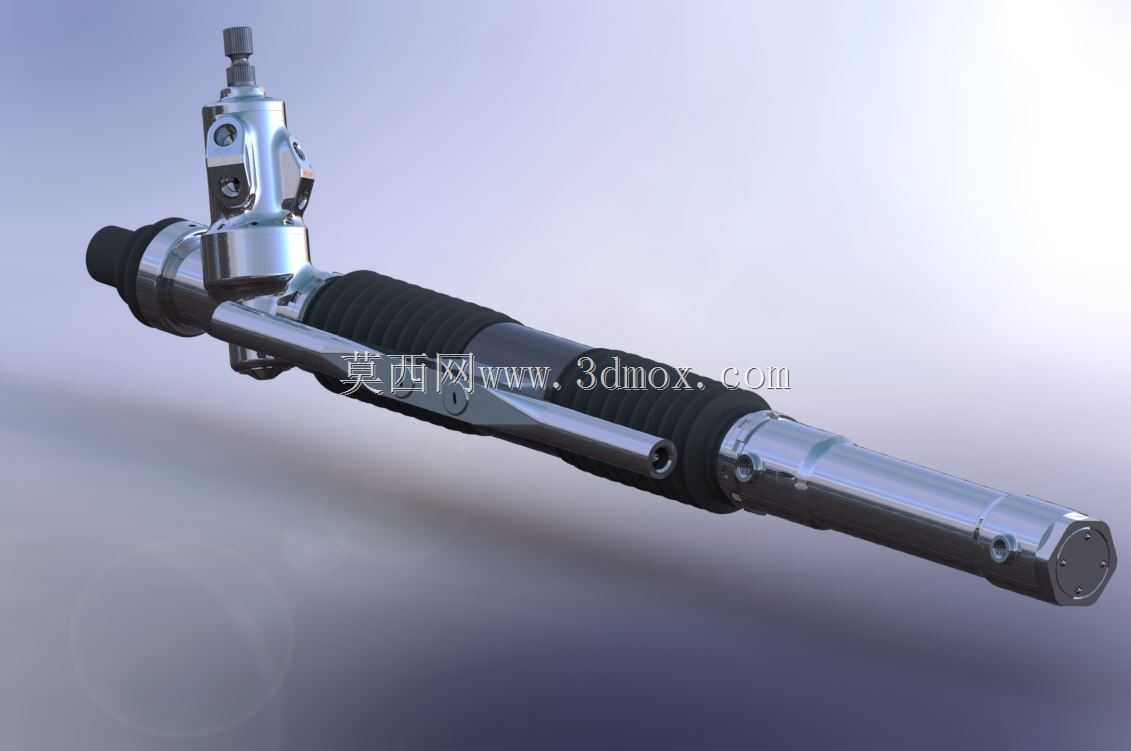

中心取下式全铝结构动力转向齿条

项目分类:3D模型 发布时间:2021-08-17 ID:233533
  • 中心取下式全铝结构动力转向齿条
  • 中心取下式全铝结构动力转向齿条

在乘用车与轻型商用车的底盘转向系统中,动力转向齿条是把转向盘转动转化为车轮横向摆角的核心执行部件,这款中心取下布局的动力转向齿条,采用全铝结构设计,主要适配前置前驱车型的前舱布置需求,能在紧凑的安装空间内完成助力转向的力传递与位移转换。日常行驶过程中,驾驶员转动方向盘的扭矩经转向柱传递到转向器输入轴,齿条结构会把旋转运动转化为横向直线运动,同时借助液压助力结构放大操作力,降低驾驶员打方向的施力强度,在低速挪车、原地转向工况下能明显减轻操作负担,高速行驶时又能通过结构阻尼保持清晰的路感反馈,避免转向过于轻飘影响行驶稳定性。从设计层面来看,这款齿条采用中心取力的布置形式,相比传统端侧输出的结构,能让左右两侧转向拉杆的受力更均衡,减少单侧偏磨的概率,全铝材质的壳体设计,在保证结构刚度满足侧向力承载要求的前提下,大幅降低了部件整体重量,符合底盘轻量化的设计方向。建模过程中需要重点关注的安装边界包含几部分:一是齿条本体的总长度要匹配前副车架的安装跨距,两端拉杆球头的安装孔位需要和转向节的连接臂位置完全对齐,避免出现运动干涉;二是输入轴的伸出角度要和转向柱的下万向节角度匹配,保证扭矩传递过程中没有卡滞;三是助力油路的接口位置要预留足够的管路装配空间,避免和周边的悬架摆臂、稳定杆产生运动干涉。实际装车场景中,这类转向齿条的安装点通常固定在前副车架的中部位置,外侧通过防尘套密封齿条啮合区域,防止路面泥沙、积水进入啮合副造成异常磨损,齿条的行程参数直接决定了车辆的最小转弯半径,设计时需要结合轮距、轮胎最大转角做匹配校核,同时要预留足够的缓冲行程,避免转向打满时齿条端部出现硬冲击。结构细节上,齿条的齿形采用变传动比设计,中间位置传动比偏大,保证高速行驶的转向稳定性,两端位置传动比偏小,提升大角度转向时的响应速度,防尘套采用耐油橡胶材质,能适应-40℃到120℃的工作温度区间,满足不同地域的使用环境要求,壳体的安装衬套采用橡胶减震结构,能过滤路面传递上来的细碎振动,避免转向盘出现异常抖动。
