多层移动卷筒齿条存放转运架结构

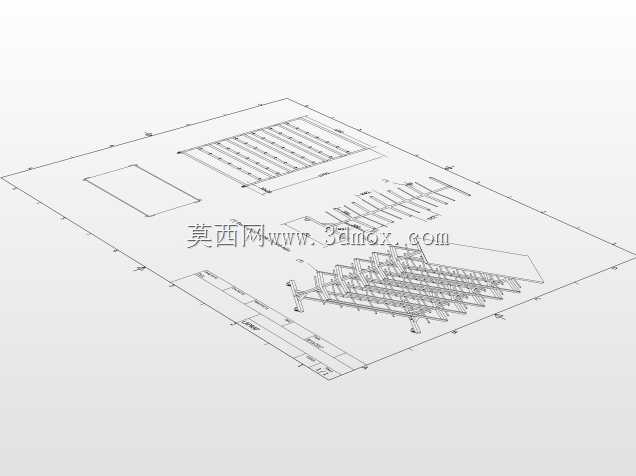

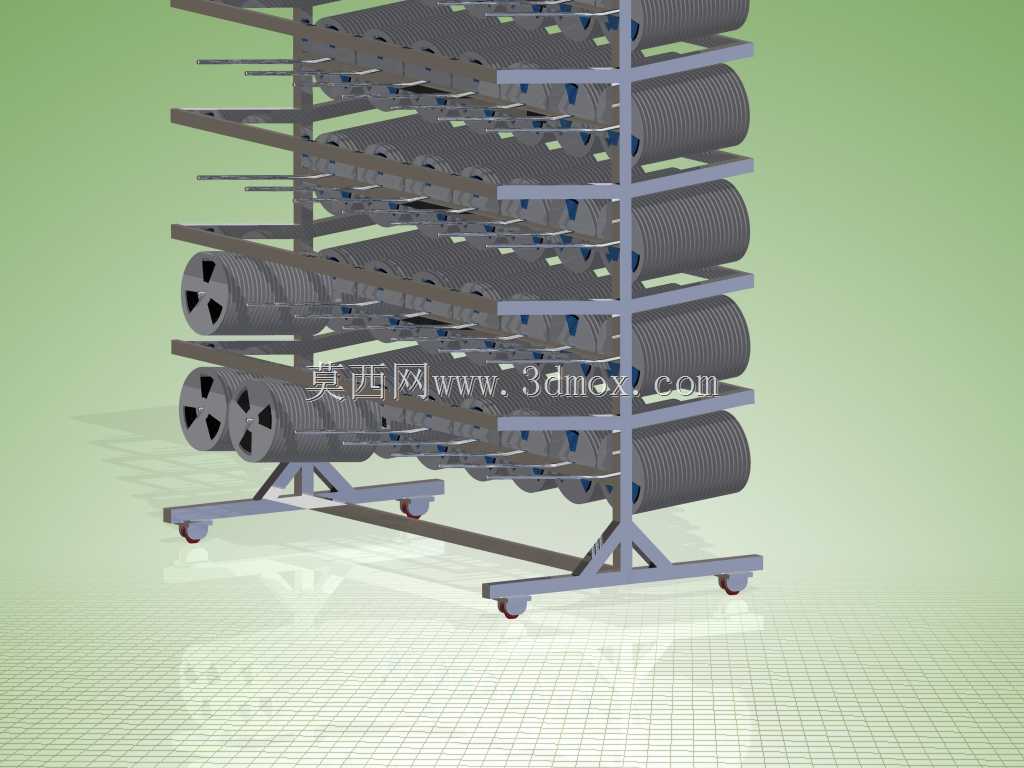

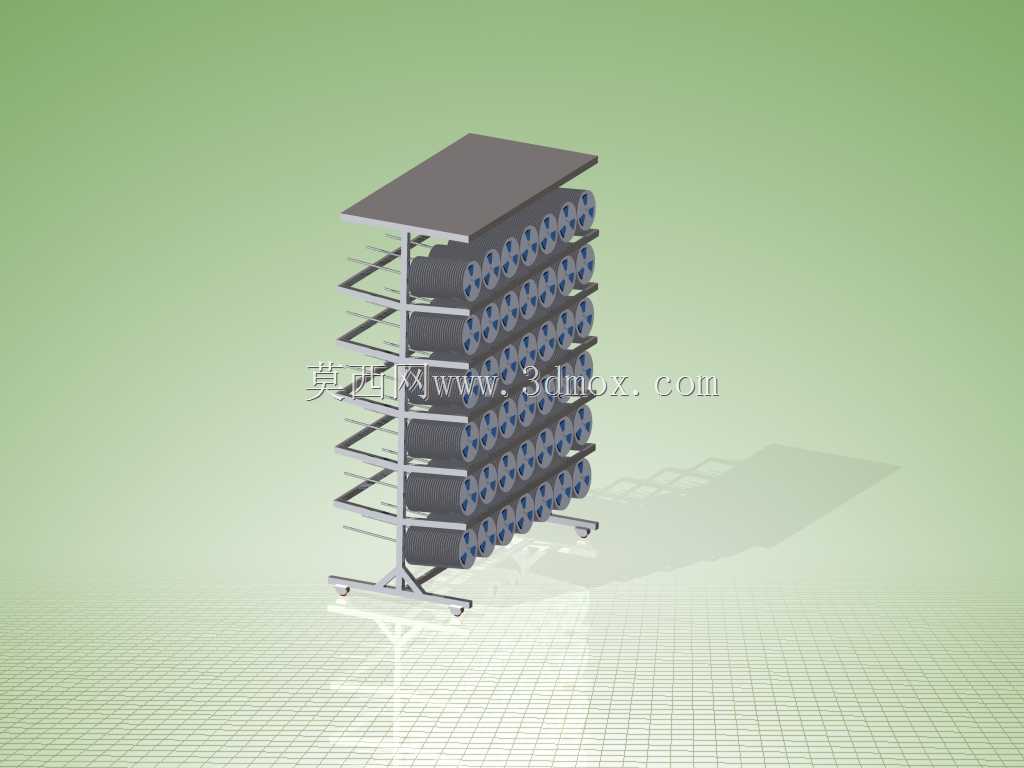

这套结构主要面向纺织、线缆、薄膜卷材类生产车间的工序间物料周转与临时存放场景，解决传统地面堆码卷材找料难、转运磕碰、占用通道面积大的痛点，适配单卷重量在常规人工辅助搬运上限内的筒状物料，架体每层的承载梁做了等距排布，可同时容纳多组带芯轴的卷筒，齿条结构集成在每层的侧边导向位，配合卷筒端部的定位齿盘，能实现单个卷筒的独立转动锁止，避免转运过程中筒料松脱散卷。从设计逻辑上看，整体采用双侧立式立柱作为主承载框架，层间支撑横梁通过螺栓与立柱连接，可根据存放卷筒的直径灵活调整层间距，不需要额外焊接改制，适配不同幅宽、不同卷径的物料存放需求；底部框架采用矩形钢管拼焊成整体底盘，四个角位安装带刹车的万向脚轮，其中两个脚轮带定向锁止，既可以在车间内灵活推行转运，停靠在设备旁时踩下刹车即可作为工位旁的临时存放架使用，不需要额外搭配固定托盘。架体的齿条组件并非传动用途，而是作为卷筒的轴向定位与周向锁止结构，每一层的对应位置都设置了与卷筒端盖齿形匹配的齿条段，卷筒放置到层架上时，端盖的齿卡入齿条齿槽内，即便推行过程中遇到路面颠簸、转弯惯性，卷筒也不会发生轴向窜动或者自由转动，避免卷材表层被架体剐蹭。安装边界方面，整体架体的宽度适配车间常规1.2米通道的通行要求，高度控制在成年人站立可轻松取放上层物料的范围，不需要登高作业；底部脚轮的安装座做了下沉式设计，降低整体重心，满载状态下推行不会出现侧倾风险，架体两端的立柱顶部做了圆弧倒角处理，避免车间内通行时剐蹭人员衣物或者周边设备。在实际产线应用中，这类架体可以直接对接分切机、复卷机的出料位，生产完成的卷筒直接滚放到架体对应层位，卡入齿条锁止后即可一次性转运到下一道工序或者成品暂存区，相比传统的单卷托盘转运，单次转运效率提升数倍，同时避免了卷材堆叠造成的端面压痕、层间摩擦损伤问题；架体的层板没有采用整板封闭结构，而是用间隔的支撑条承托卷筒芯轴位置，既减轻了架体自身重量，也能让卷筒表面保持通风，避免长时间存放出现闷斑或者受潮变形。
