桌面夹持固定用C型台钳三维设计

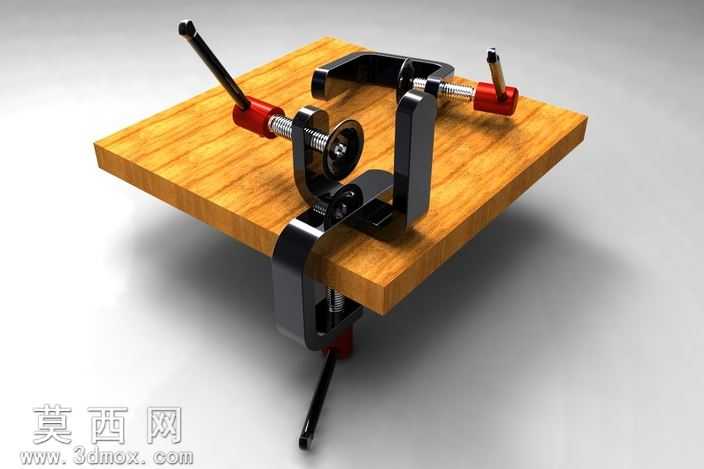

本作品为桌面夹持类台钳的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先针对C型钳身的弧形受力结构进行草图绘制，通过拉伸、切除、圆角等特征完成钳身主体的实体建模，保证钳身开口行程与夹持深度符合手动五金工具的常规使用尺寸；针对丝杆传动部分，单独绘制梯形螺纹特征，匹配活动压块的内螺纹结构，添加同轴心、螺旋配合等装配关系，还原丝杆转动带动压块进退的真实运动逻辑，同时对压头部位的防滑垫片、操作手柄的防滑握柄细节进行单独建模，还原实物的结构细节。渲染阶段采用Keyshot完成材质与场景搭建，钳身金属部分赋予哑光发黑冷轧钢材质，调整金属粗糙度与反射参数，还原五金工具表面的磨砂金属质感；操作手柄的握柄部分赋予红色哑光塑料材质，添加细微的颗粒质感模拟包胶握把的触感；夹持工作台部分赋予浅橡木纹理材质，调整木纹的走向与凹凸贴图参数，还原实木工作台的纹理细节；场景采用柔和的影棚布光，添加主光源、补光与环境反射光，避免金属部分出现过曝的死白区域，同时渲染出钳身在工作台表面的柔和投影，提升整体渲染图的真实感。材质分配上严格对照实物的材质构成，金属结构件统一采用钢材材质，操作件区分塑料与金属材质，防滑垫片采用橡胶材质，不同材质的粗糙度、反射率、折射率参数分别调整，保证不同部件的材质区分度清晰。结构设计上参考传统C型台钳的成熟结构，优化了钳身与工作台接触的压脚结构，增大压脚接触面积以降低夹持时对工作台面的压强，丝杆端部添加止推结构避免丝杆进给时出现轴向窜动，手柄采用可拆卸式设计，既保证操作时的力臂长度满足夹持力矩需求，也可在闲置时拆下手柄减少空间占用。设计思路围绕手动夹持工具的实用性展开，在保证结构强度满足常规夹持受力需求的前提下，尽可能简化零件数量，降低后续加工制造的难度，所有配合部位均预留合理的装配公差，保证活动部件运动顺畅无卡滞，整体模型可直接用于装配验证、结构演示以及相关五金工具的设计参考。
