应急场景无袋式正压呼吸辅助装置

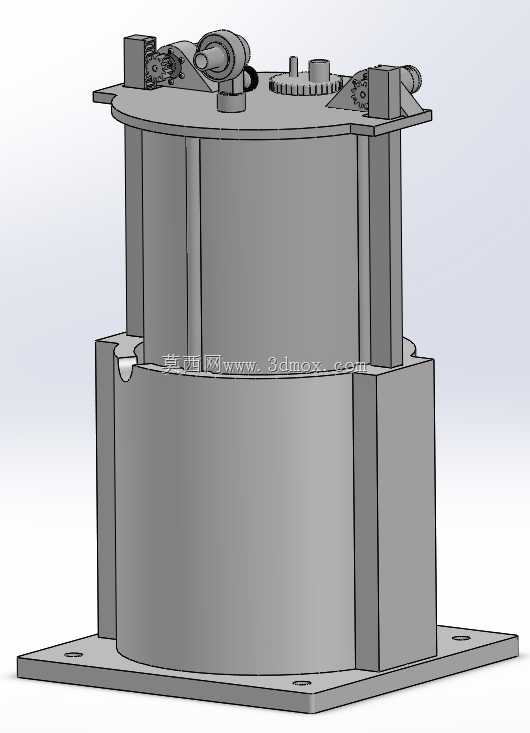

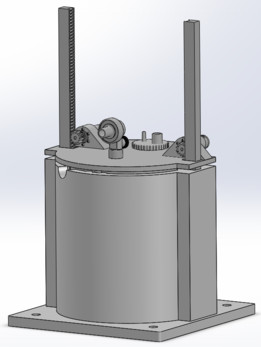

这款呼吸辅助装置主要面向突发公共卫生事件下的应急医疗场景，可在常规呼吸设备产能不足、物资短缺的情况下，通过3D打印快速完成核心结构件的生产，为轻症呼吸障碍患者提供基础正压通气支持，填补应急医疗资源的临时缺口。设备采用无袋式结构设计，摒弃了传统呼吸设备的柔性储气囊部件，依靠底座腔体与移动柱头的配合完成气体输送，整体结构刚性更强，运输与存放过程中不易出现柔性部件破损、粘连的问题，适配临时医疗点、野外救援站等缺乏专业存储条件的使用环境。

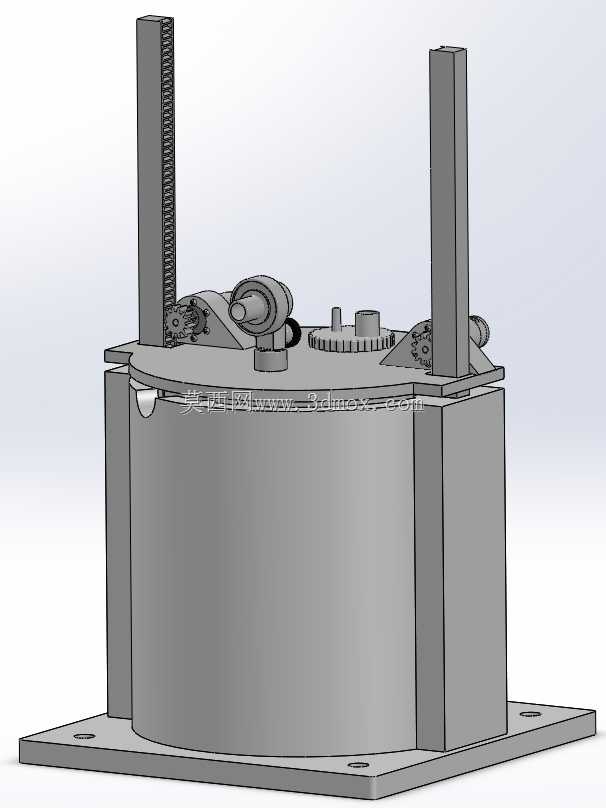

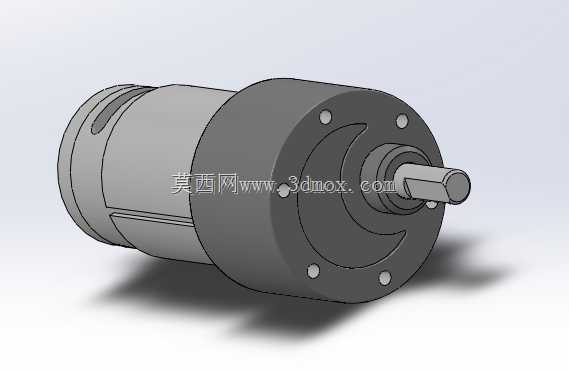

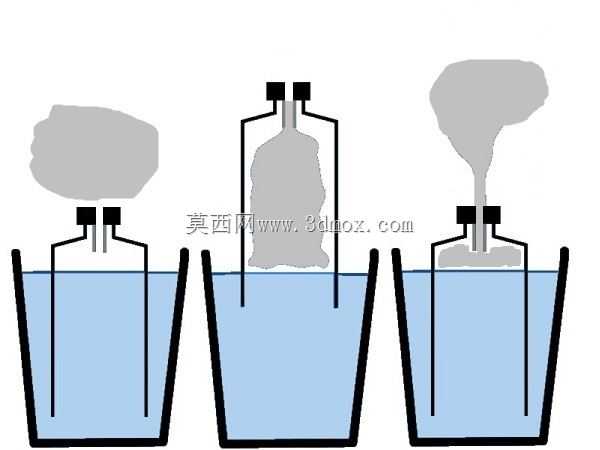

从功能实现逻辑来看，装置依靠两组动力部件驱动移动柱头沿两侧导柱做往复直线运动，当柱头向上抬升时，底座密封腔体内形成负压环境，外界空气或氧气可通过单向进气阀被吸入腔体；当柱头向下回落时，腔体内的气体被压缩，通过单向出气阀将气体输送至患者呼吸通路，完成一个完整的送气循环。整个气路仅设置两个单向阀作为非打印外购件，其余结构均可通过熔融沉积型3D打印设备制作，打印完成后仅需对配合面做简单打磨即可完成组装，不需要复杂的工装夹具辅助，普通操作人员参照装配关系即可在短时间内完成整机组装。

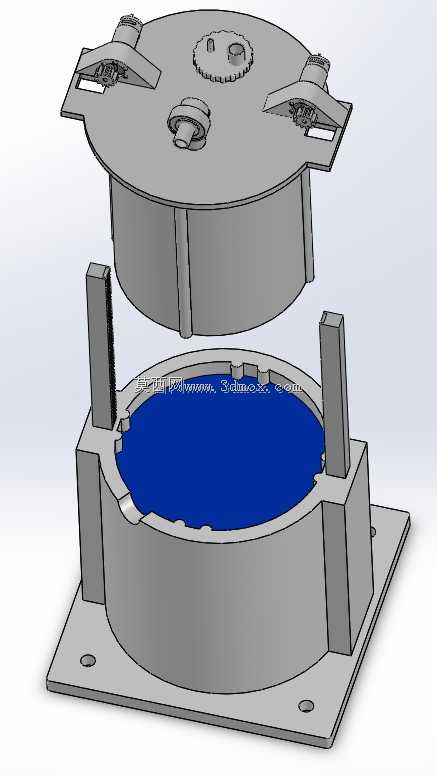

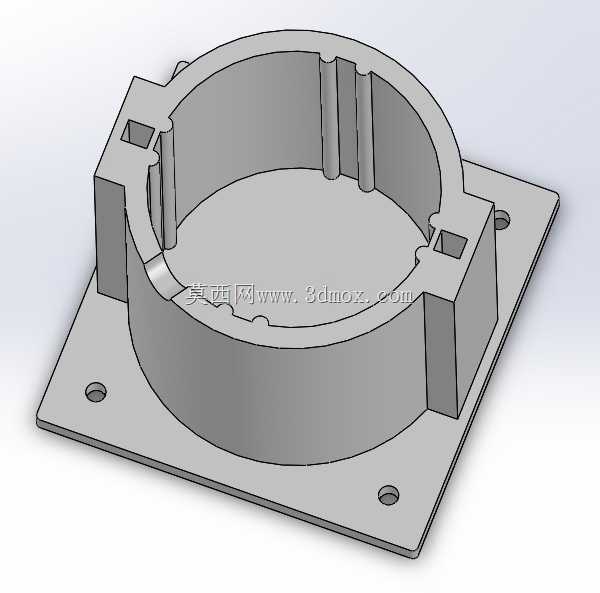

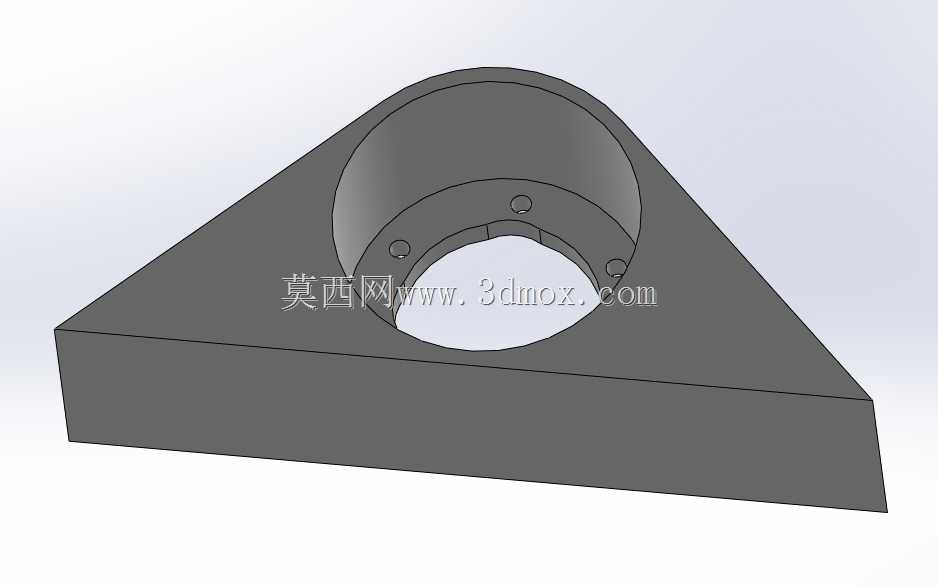

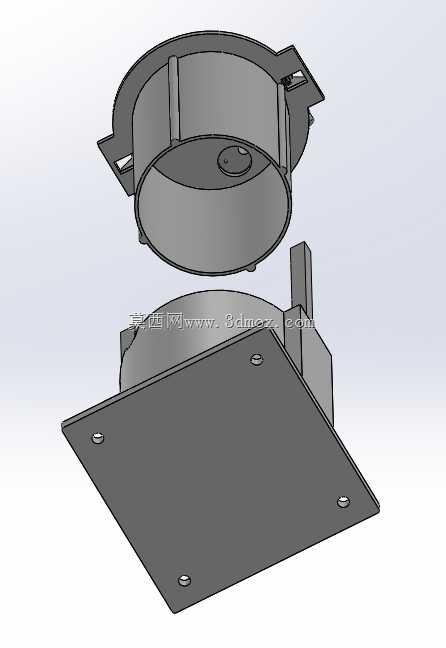

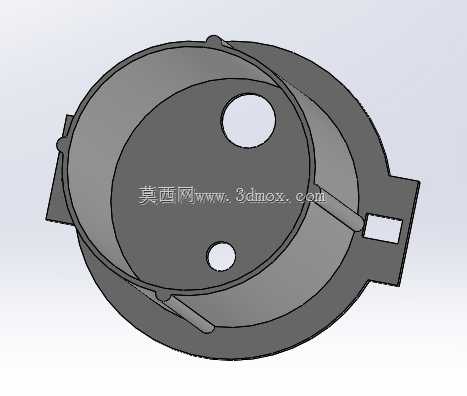

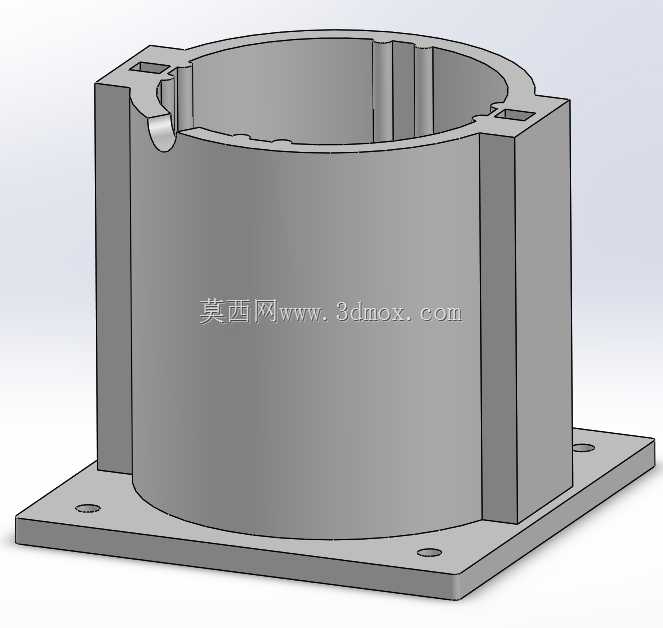

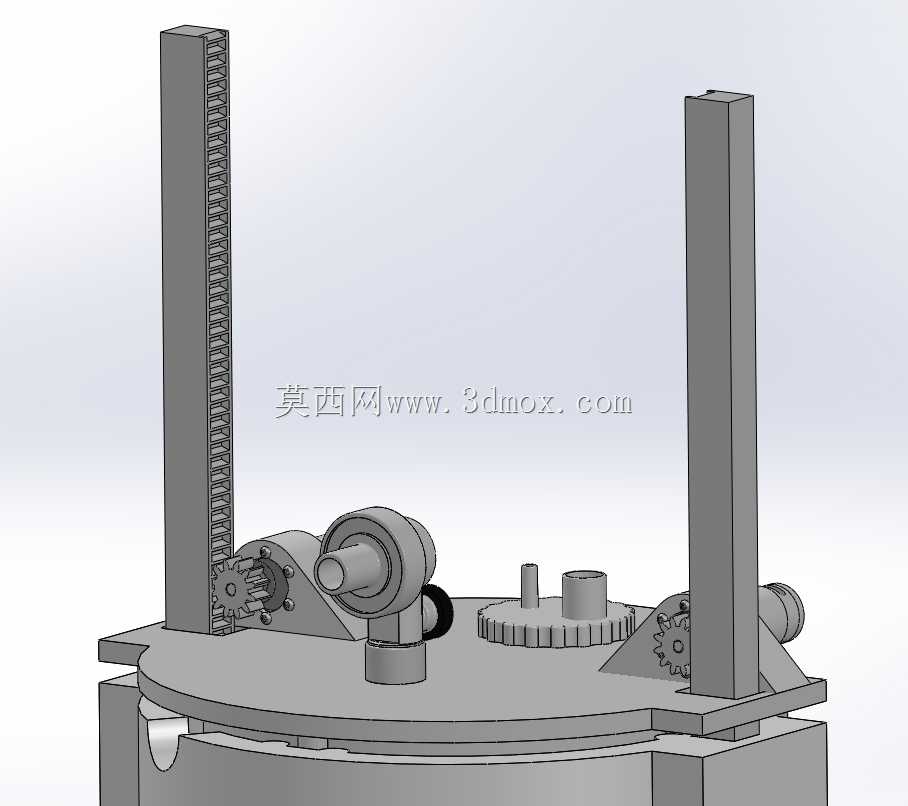

结构设计层面，两侧垂直导柱既作为柱头移动的导向基准，也承担整机的框架支撑作用，导柱与底座、顶部机架的连接位设计有定位止口，打印完成后可直接插接固定，仅需在机架与电机支架、阀体的连接位置施加少量粘接剂即可保证结构强度，不需要额外的紧固件连接，大幅降低组装的物料需求。底座采用带安装法兰的桶型结构，法兰面上预留4个均匀分布的安装孔，可直接通过螺栓固定在工作台、担架支架等平面载体上，安装孔位适配常规M6规格螺栓，安装边界尺寸可适配多数临时搭建的医疗支撑平台，不需要额外定制转接支架。

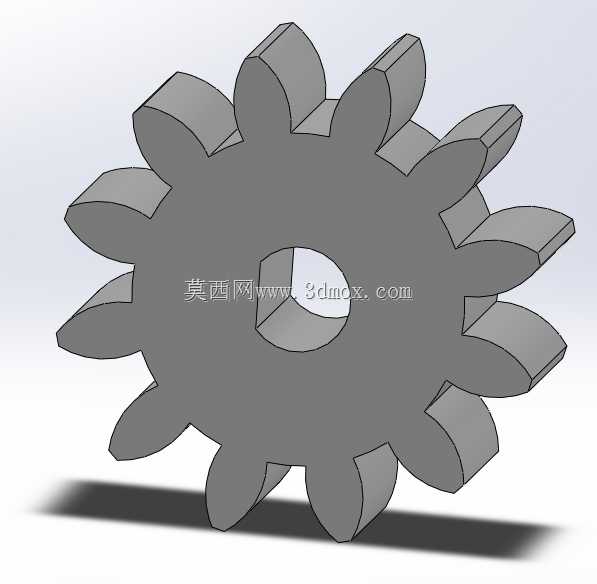

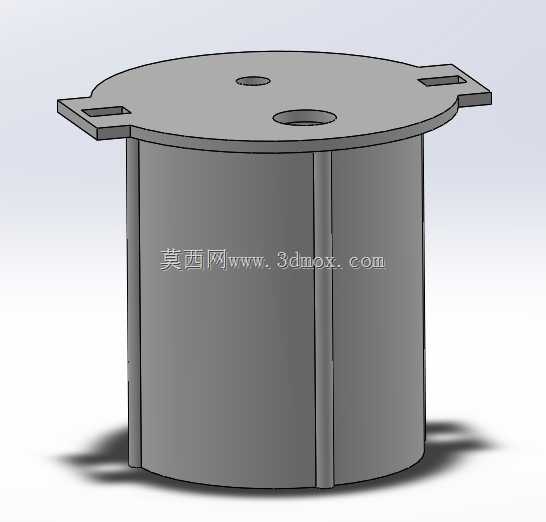

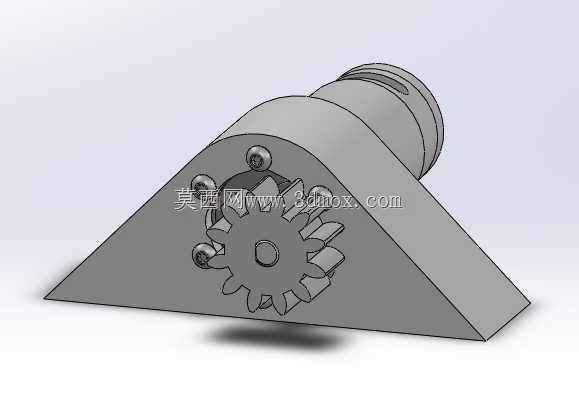

设计过程中充分考虑了3D打印的工艺特性，所有结构件均采用无支撑或少支撑的打印朝向设计，避免打印过程中出现大面积悬垂结构，降低打印失败概率，同时减少后期去除支撑的工作量。移动柱头与腔体的配合面预留了0.2mm的间隙，可适配多数3D打印件的表面粗糙度，不需要二次精加工即可保证运动过程中不会出现卡滞，同时配合间隙可满足低压通气的密封要求，不会出现明显的气体泄漏影响送气压力。整机的动力传递采用齿轮啮合结构，将动力部件的旋转运动转换为柱头的往复直线运动，传动结构简单可靠，运动过程中冲击载荷小，可长时间连续运行，满足应急场景下长时间不间断工作的使用需求。
