双立柱带底座悬臂仓储货架结构设计

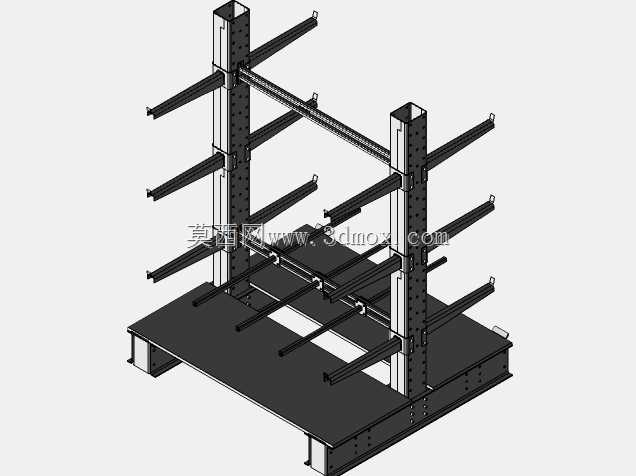

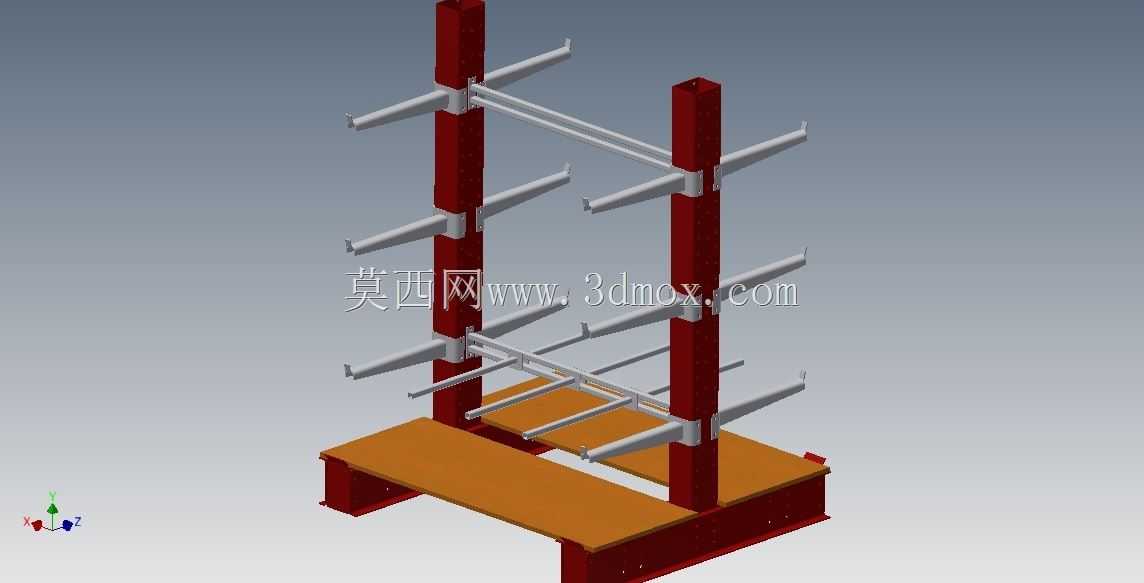

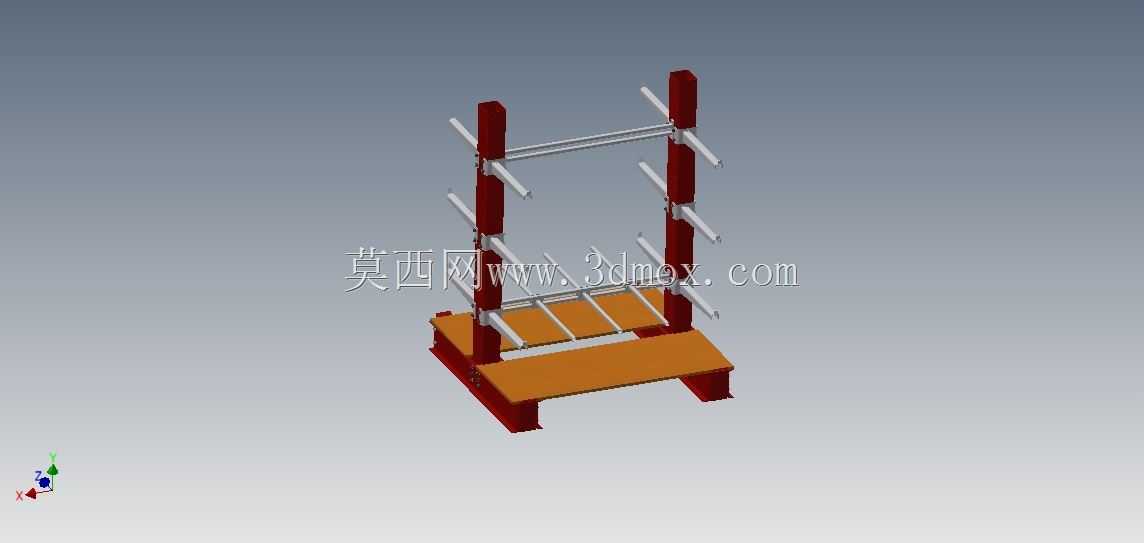

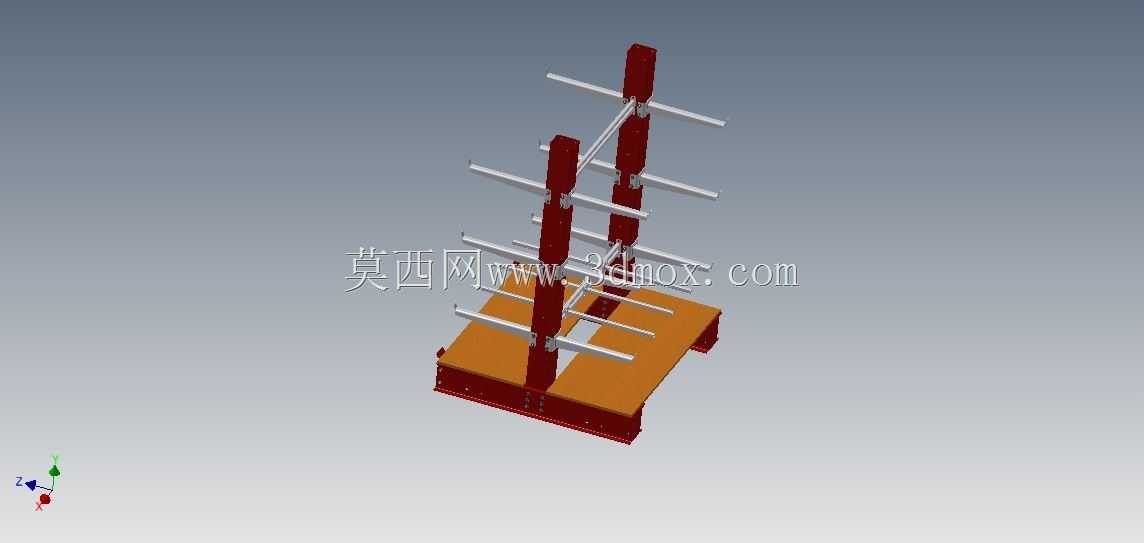

在型材、管材类生产加工车间以及建材仓储场景中，常规的层板式货架往往难以适配长条形物料的存放需求，这类物料长度普遍在数米级别，横向放置时容易出现挠度变形，存取过程也易受货架立柱的干涉，悬臂式货架正是针对这类存储痛点开发的专用仓储结构。这款双立柱悬臂货架采用落地式底座设计，底部为加宽的箱型焊接底座，通过地脚螺栓与混凝土地面固定，安装时需保证底座平面的水平度偏差不超过千分之二，避免立柱受偏载产生附加弯矩，底座的宽度方向预留了足够的支撑跨距，可抵消单侧悬臂满载时产生的倾覆力矩，无需额外加装背部斜拉支撑即可满足常规载荷下的稳定性要求。立柱采用H型钢或加厚矩形管焊接成型，沿立柱高度方向等间距开设调节孔位，悬臂可根据存放物料的直径、堆叠高度灵活调整层间距，避免空间浪费，相邻两根立柱之间通过横向连接杆与斜向撑杆组成桁架结构，提升整体框架的抗侧移能力，即使在叉车存取作业产生碰撞时，也能保持框架的整体刚度，不会出现单根立柱失稳变形的情况。每侧的悬臂采用变截面设计，与立柱连接的根部做加厚处理，向外侧延伸时截面逐步收窄，在保证承载能力的前提下降低自重，悬臂末端加装向上的挡边，可防止存放的圆管、棒料受振动后滚落，悬臂表面做钝化处理，避免划伤物料表面。设计过程中首先根据目标存储物料的单根重量、最大存储长度确定单臂额定载荷，再结合仓库的可用净高确定立柱总高度，底座的长度尺寸需匹配叉车作业的最小转弯半径，保证叉车可顺利驶入货架侧面完成存取作业，悬臂的外伸长度需小于存储物料长度的四分之一，避免物料外伸端产生过大下挠。这类货架可广泛应用于铝型材加工厂的成品暂存区、管材经销商的仓库、家具生产车间的木料存放区，相比普通货架，其单侧开放的结构无需预留层板支撑的避让空间，长物料可直接从侧面吊装或叉取，作业效率提升明显，同时可根据存储物料的特性选择加装木质衬垫或橡胶垫，避免金属悬臂与硬质物料直接接触产生磕碰损伤。安装时需注意相邻货架组之间预留不小于一米的作业通道，满足侧面叉车或平衡重叉车的通行需求，立柱的垂直度偏差需控制在全高的千分之一以内，所有连接螺栓需采用防松垫片锁紧，定期检查悬臂与立柱的连接销是否出现磨损，避免长期受载后出现脱落风险。
