不完全齿轮驱动往复式轧钢机架结构

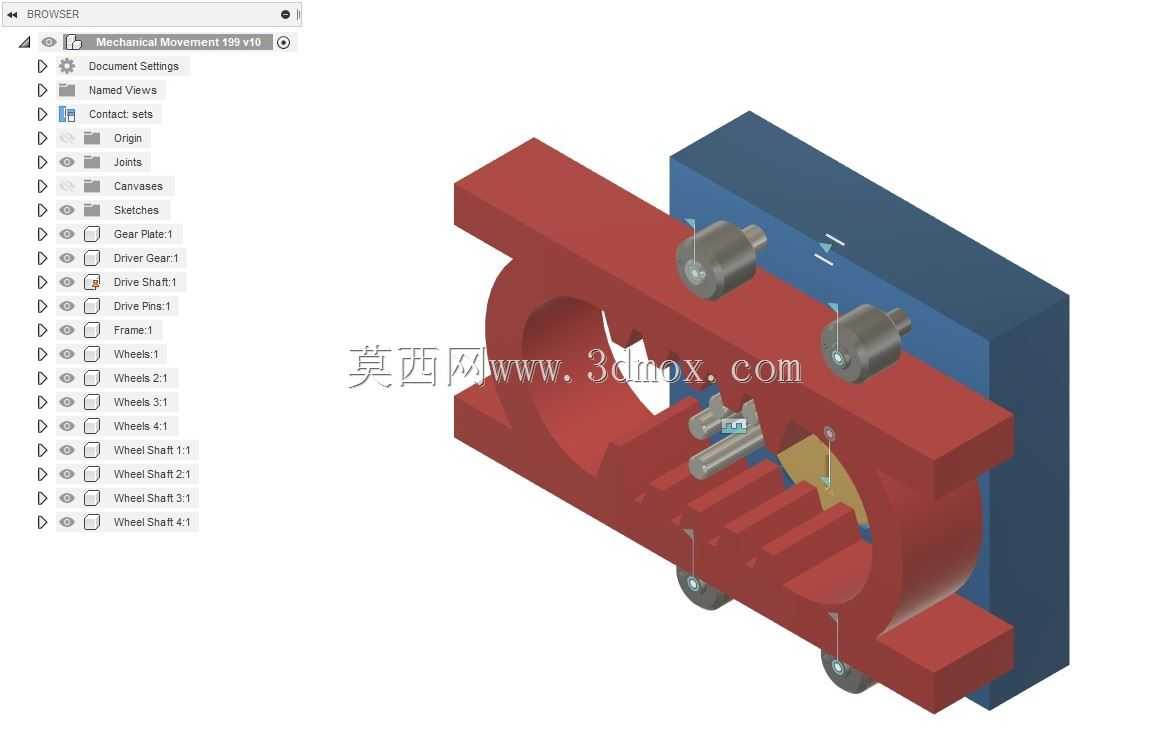

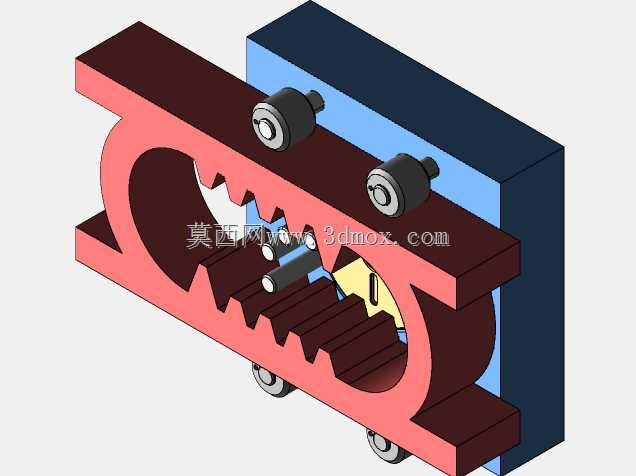

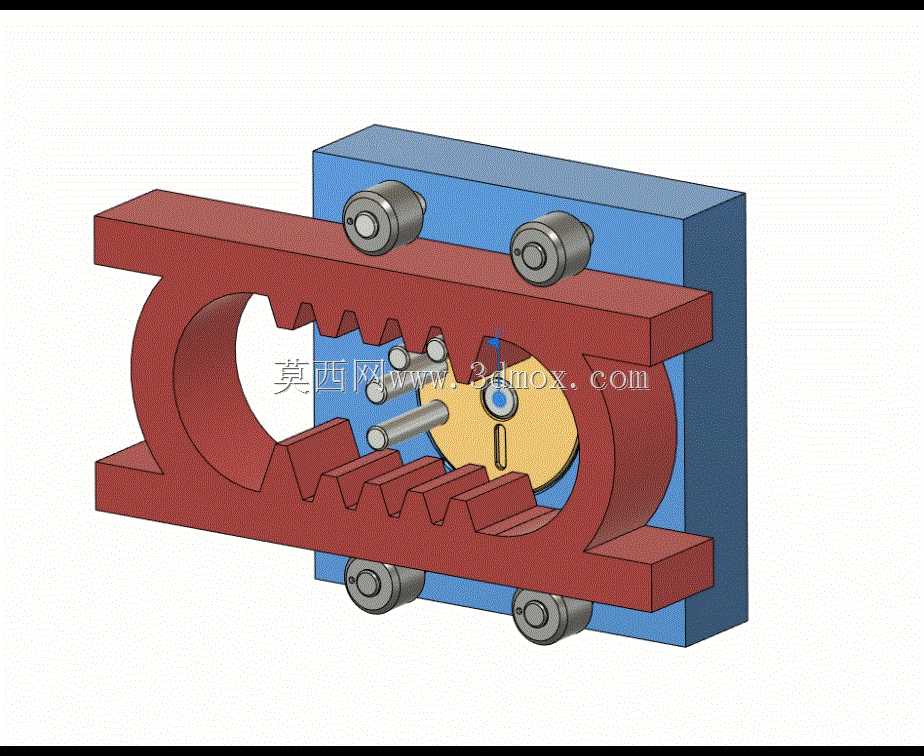

该往复运动机构核心采用单段不完全齿轮作为主动输入件，齿轮齿段弧长不足整周周长的二分之一，配合上下对称布置的双侧齿条框架，将齿轮的连续单向旋转运动直接转换为框架的直线往复运动，无需额外设置换向拨叉、行程开关等换向触发元件，结构集成度更高。双侧齿条的起始端设置有大齿结构，可在不完全齿轮脱离单侧齿条、即将啮合另一侧齿条的过渡阶段，提前完成齿位对位，避免啮合起始阶段出现顶齿、卡滞问题，保证运动换向过程的平顺性。框架主体采用C型开口式结构，上下设置平行的滑动导向面，配合安装基座上布置的四个导向滚轮，将框架的运动轨迹严格约束在单一水平直线方向，抵消齿轮啮合过程中产生的径向分力，避免运动过程中出现偏摆、窜动问题。这类机构常应用在小型轧钢生产线的往复送进工位，可带动推料杆完成定距送料动作，也可适配在小型冲压设备的工件往复移送工位，替代传统的曲柄滑块机构，在相同往复行程下，整体结构的径向安装尺寸更小，不需要额外设置连杆避让空间。从安装边界来看，该机构的主动齿轮安装轴与基座背板垂直，轴端可直接连接驱动电机输出端，不需要额外设置传动换向齿轮组，背板上预留的滚轮安装孔位采用等距对称布置，可根据实际负载大小调整滚轮数量与安装间距，适配不同载荷等级的使用需求。框架的C型开口端可直接连接执行作业部件，不需要额外设计转接连接结构，部件整体的传动链长度更短，运动过程中的累计间隙更小，往复运动的停位精度更高。不完全齿轮的无齿段弧长对应框架的单侧停留区间，可通过调整齿段的弧长占比，灵活调整框架在两个行程端点的停留时长，适配不同工位的作业节拍需求，比如在轧钢送进场景中，可延长端点停留时间，给轧辊下压作业预留足够的动作窗口。整个机构的运动部件均做了等强度设计，齿条部分与框架主体为一体化结构，不存在拼接连接的松动风险，导向滚轮采用内嵌式安装，不会额外增加机构的整体宽度尺寸，可直接嵌入到紧凑型设备的内部安装空间中，不需要预留过多的安装操作空间。
