多管路固定弯管式16号线架结构设计

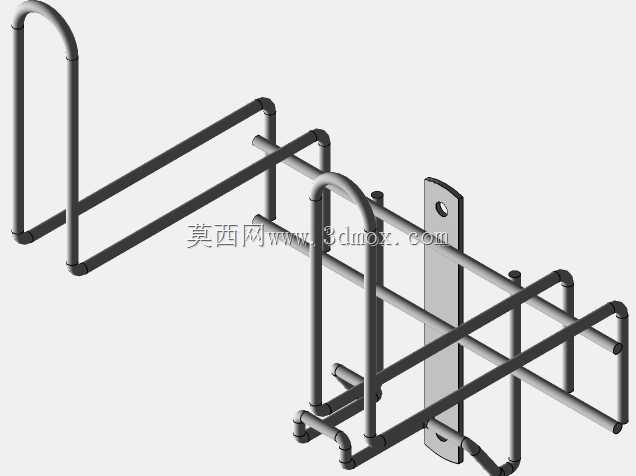

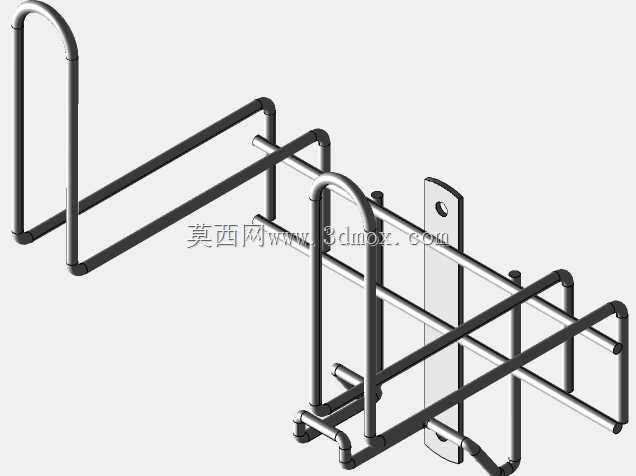

在工业设备内部布线、实验室气路排布、小型机电设备组装场景中，这类弯管式线架是兼顾空间利用率与固定可靠性的常用结构件，主要承担扩展卡、输水软管、气动软管的分层承托与路径约束作用，避免管线在设备运行振动过程中出现移位、弯折、相互干涉的问题。从结构设计逻辑来看，整体采用圆管弯折成型的框架主体搭配壁挂式安装立板，没有多余的冗余结构，所有弯折处均采用统一的圆弧过渡，一方面避免尖锐棱边划伤管线外壁，另一方面也能降低弯管加工时的应力集中风险，提升框架整体的结构强度。安装立板上预留了两个沉头安装孔，可直接通过螺栓固定在设备内壁、墙面或型材框架上，安装边界预留了足够的扳手操作空间，不需要额外设计让位结构就能完成现场装配。框架部分的分层横杆间距经过适配性设计，刚好匹配常规6mm、8mm外径的气动软管与小型输水软管的排布需求，两侧的U型弯管既作为框架的侧边支撑，也能作为管线的侧向挡边，防止管线从架体侧面滑脱，不需要额外加装挡条就能实现侧向限位。建模过程中这类结构非常适合用扫描特征完成主体建模，尤其是下弯钩部分的空间走向，采用三维草图作为扫描路径能精准还原弯管的空间曲率，避免多段拼接出现的接缝错位问题，所有管段的连接位置都做了相贯线处理，和实际管件焊接的拼接形态完全一致，能直接用于后续的工程图导出与加工工艺拆解。实际应用中，这类线架不需要额外的管卡辅助，就能同时完成多根不同走向管线的有序排布，相比传统的扎带固定方式，后期管线检修调整时不需要剪断扎带重新捆扎，直接将管线从架体上取下即可操作，能大幅降低设备运维阶段的布线调整工作量。架体的整体进深与宽度适配小型设备的内部安装空间，不会占用过多的设备内部容积，壁挂式的安装方式也能充分利用设备内壁的闲置空间，在紧凑的设备舱内实现管线的分层规整，避免管线杂乱堆积影响设备内部的通风散热，也能防止管线与设备内部的运动部件发生接触摩擦，降低管线磨损破损的安全隐患。
