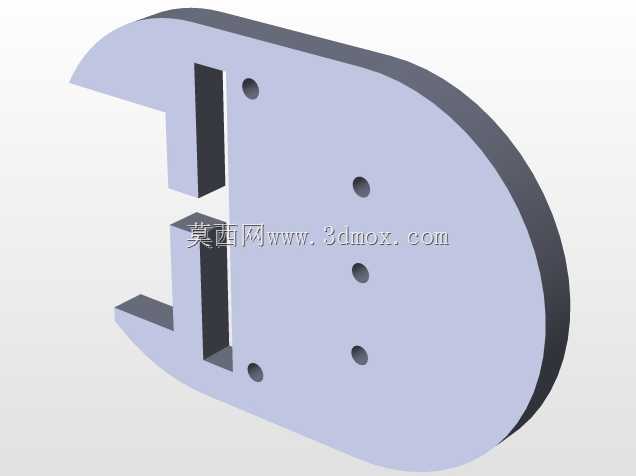

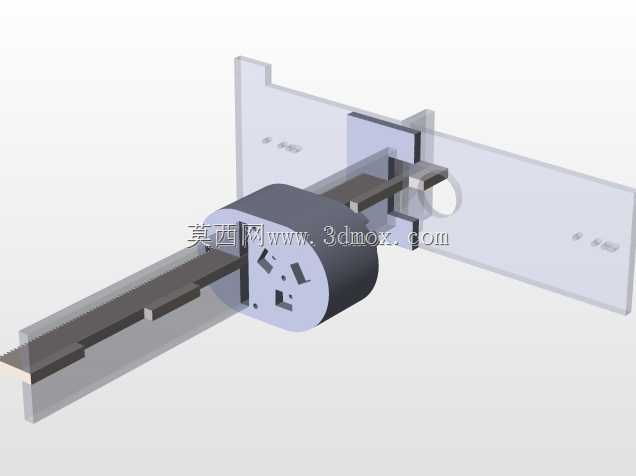

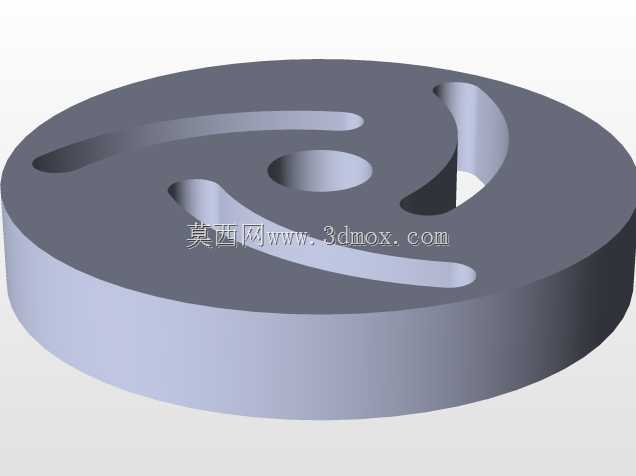

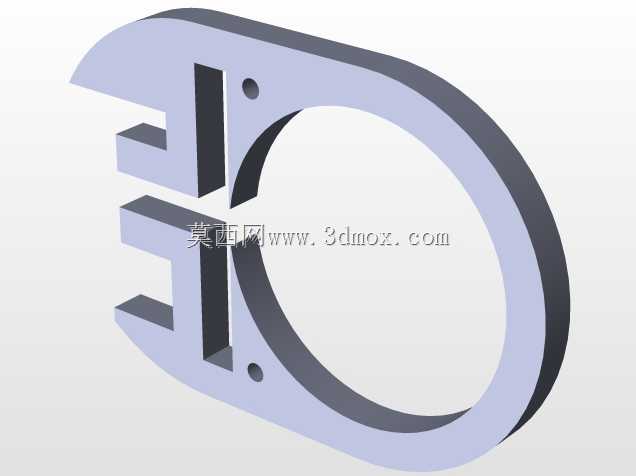

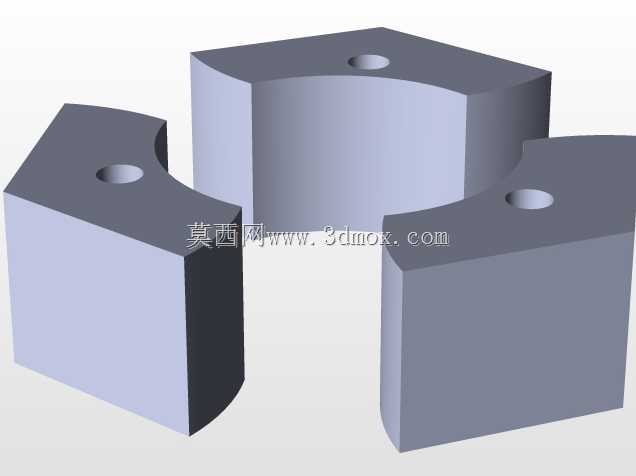

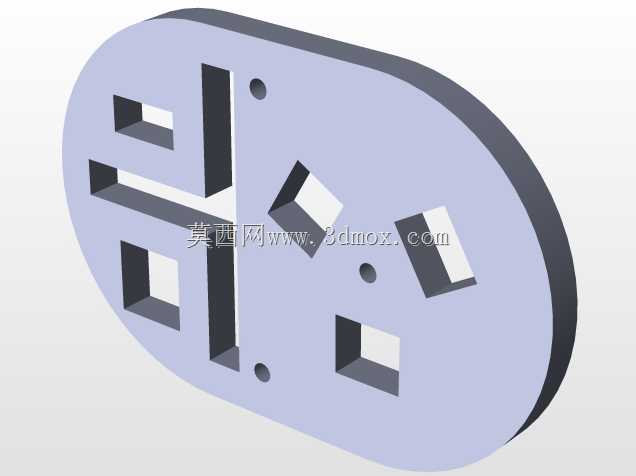

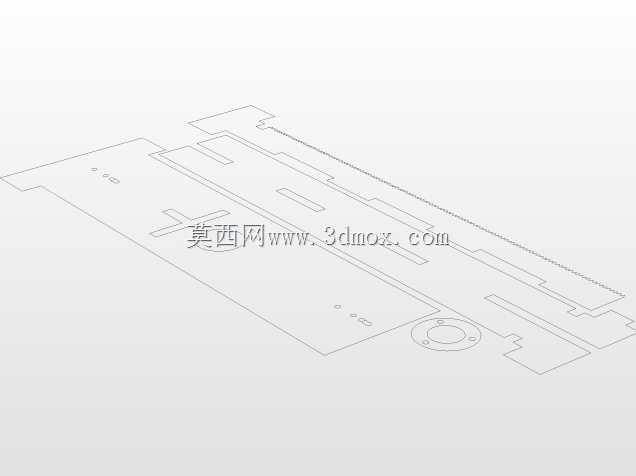

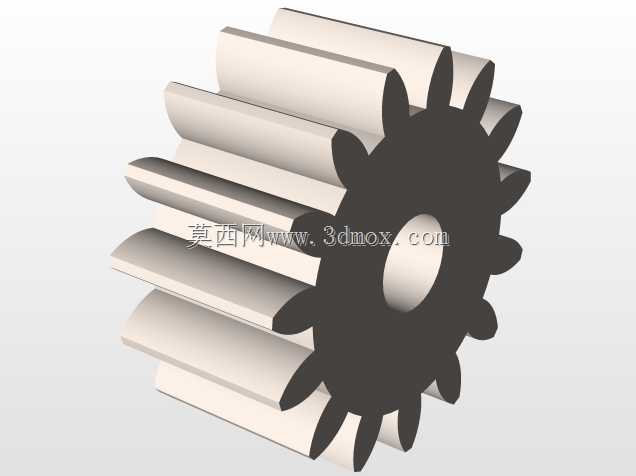

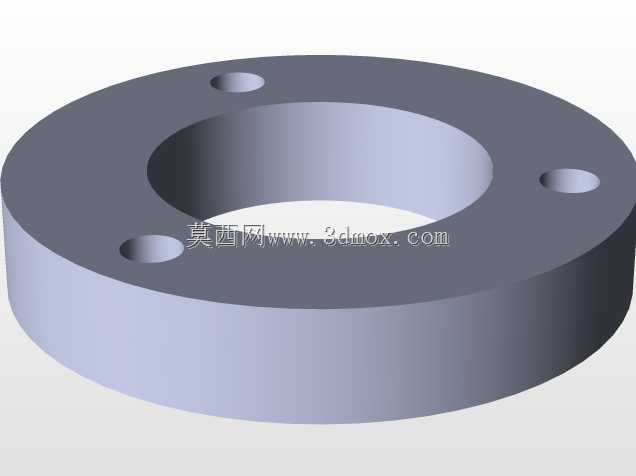

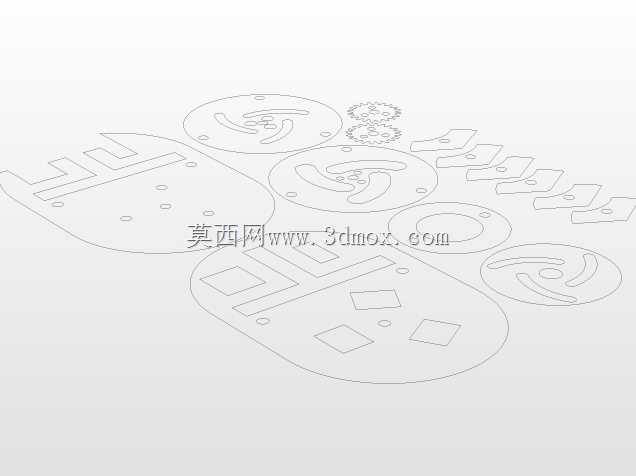

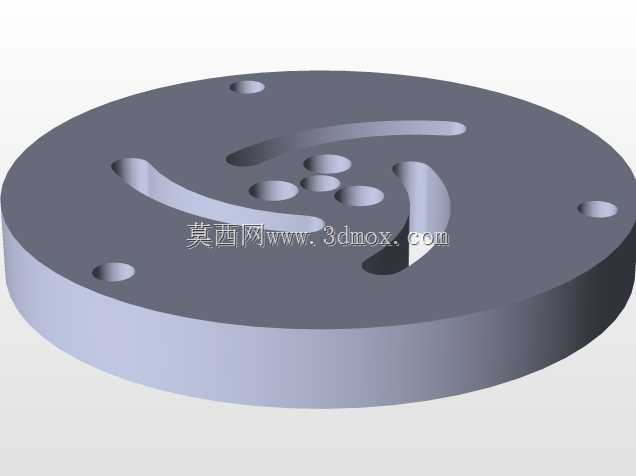

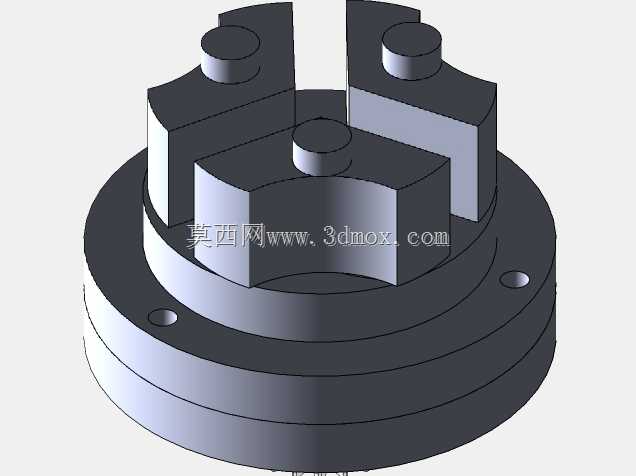

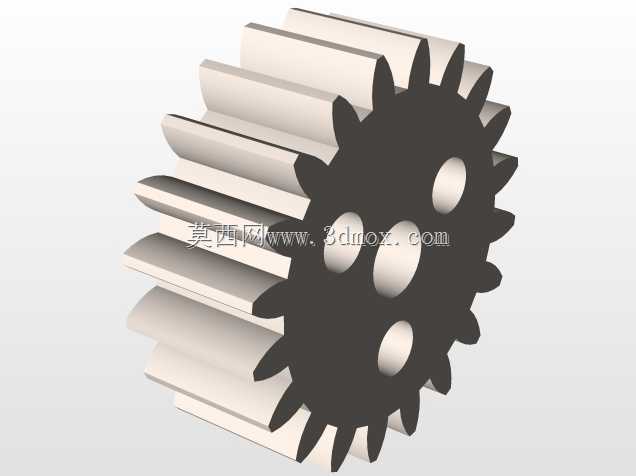

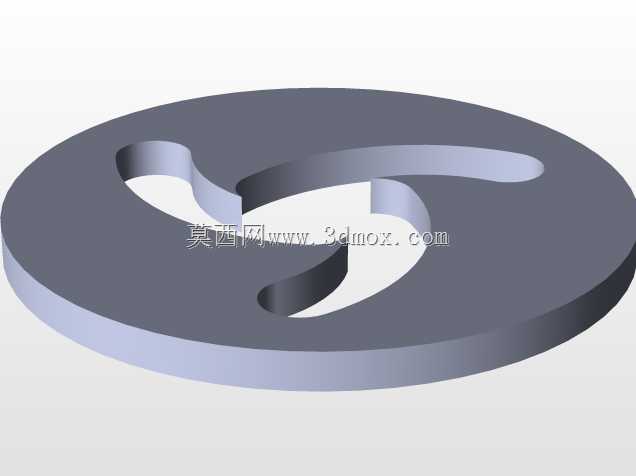

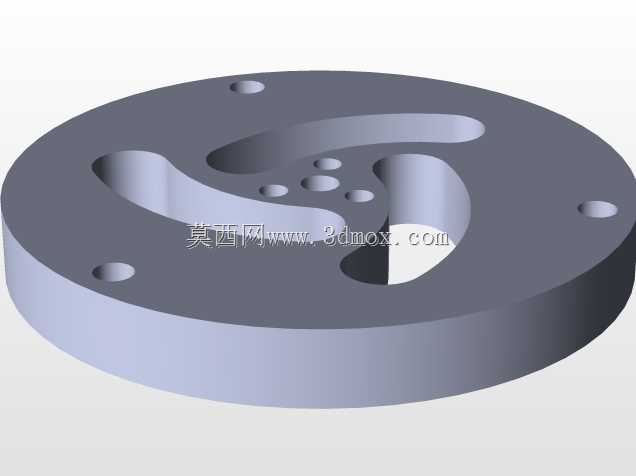

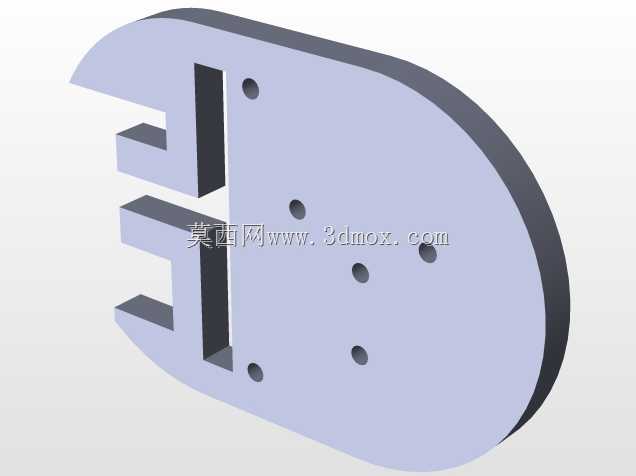

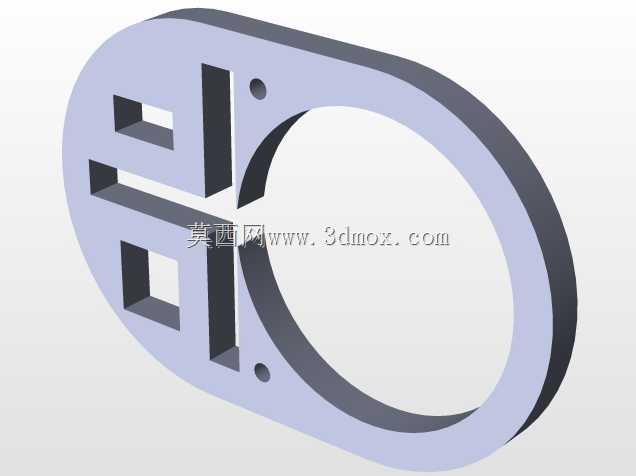

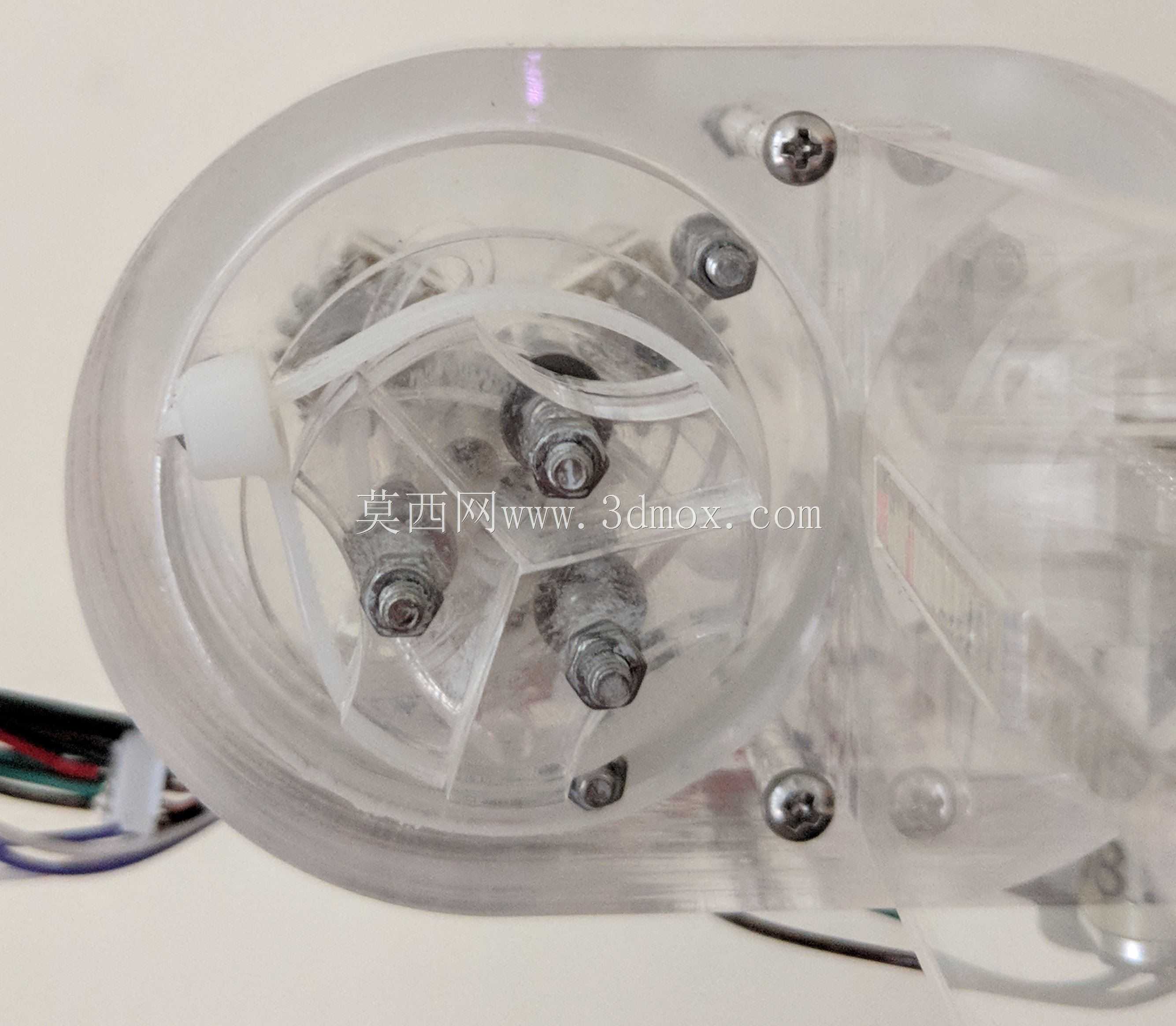

在激光切割下料、纤维缠绕成型的加工场景中,配套装卡机构的适配性往往直接决定加工精度与换产效率,这款卡具结构正是针对小直径变径棒料装卡需求设计的配套组件。从安装适配维度看,该卡盘采用圆盘式基座结构,基座底部预留标准安装定位孔,可直接匹配齿条、齿轮传动的动力输出端,既可以装在普通车床的主轴端做回转装卡使用,也能固定在激光切割设备的送料工位,完成棒料的周向定位与进给传动,基座的安装孔位采用对称分布设计,适配市面多数小型回转工作台的安装边界,不需要额外做转接板加工就能完成装配。结构设计上采用三爪同步联动的布局逻辑,三个卡爪沿基座中心呈120度均匀分布,每个卡爪顶部设置圆柱定位凸台,既可以在卡爪收拢时对小直径棒料做中心定位,也能在卡爪外张时撑住管状工件的内壁,实现内撑、外夹两种装卡模式的切换,卡爪的滑动面采用贴合基座环形导轨的弧面设计,滑动过程中不会出现偏摆卡滞,配合传动端的齿轮齿条结构,转动调节件就能实现三个卡爪的同步径向移动,快速适配不同直径的棒料装卡需求,不需要逐个调整卡爪位置,能大幅缩短换产时的装卡调试时间。实际使用场景中,这款卡具最初的设计目标是解决纤维缠绕工序中变径棒料的回转装卡问题,缠绕作业时棒料需要随主轴做匀速回转,卡爪的夹持力均匀分布在棒料周向,不会出现单点压力过大导致的薄壁棒料变形问题,同时卡爪端面的凸台可以对棒料做轴向定位,避免高速回转时棒料出现轴向窜动,影响纤维缠绕的排线精度。换到激光切割工位使用时,该卡盘可以夹持待切割的棒料做周向回转,配合激光头的轴向进给就能完成管材的相贯线切割、斜口切割等工序,卡爪的夹持行程覆盖常规小直径棒料的加工范围,装卡后棒料的回转同轴度可以满足激光切割的精度要求,不需要额外做二次找正。从结构细节看,基座采用分层式设计,底层为固定安装盘,中层为卡爪滑动导向盘,上层为卡爪限位压盘,三层结构通过紧固件连接,拆解维护时只需要拆开上层压盘就能清理滑动导轨内的切屑、纤维碎屑,避免杂物卡滞导致的卡爪移动不畅,每个卡爪的夹持面做了平面处理,接触棒料时为面接触,相比点接触结构夹持更稳固,高速回转时不会出现工件打滑的问题。
- 上一篇:摩托车专用齿条式防滑轮胎结构设计
- 下一篇:48寸118晶圆厂机架支架套件
- 全部评论(0)
- 模板大小: 23.27 MB
- 售价:5金币
- 下载次数: 114
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,AutoCAD,SOLIDWORKS,Other,AutoCAD,SOLIDWORKS,AutoCAD,SOLIDWORKS,SOLIDWORKS,Other,S
- 软件分类: 通用机械零部件
