车间移动式双开门模板存放架结构设计

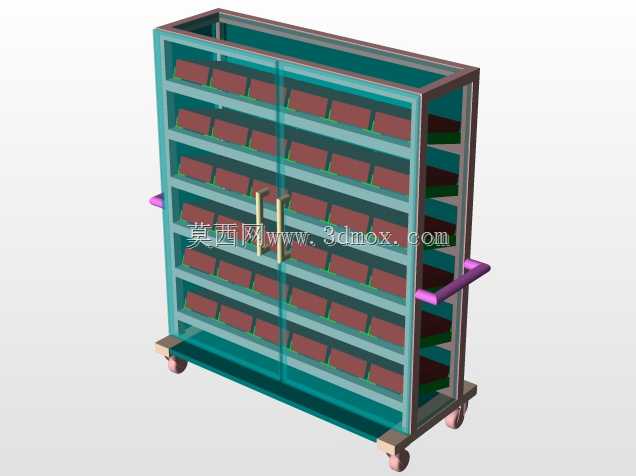

这款带脚轮的封闭式模板存放架，主要面向模具加工车间、精密零部件生产工位的模板类物料规整存储需求，解决零散模板堆叠摆放导致的取件效率低、易磕碰划伤、现场5S管理难的实际问题。整体采用框架式柜体结构，外部做全封闭双开门设计，闭合后可隔绝车间浮尘、切削液飞溅对存放模板的污染，避免模板表面残留污渍影响后续装配或检测精度。柜体底部配置四个万向脚轮，其中两个带刹车锁定结构，日常需要跨工位转运模板时，可直接推动柜体移动，无需额外借助转运托盘或叉车，适配小批量模板在班组间的短距离流转需求，锁定脚轮后即可固定在指定工位旁作为固定存储位使用，兼顾固定存储与灵活转运的双重使用需求。柜体内部采用多层分层搁板设计，每层搁板做等距排布，可根据存放模板的厚度灵活调整层间距，单块搁板做加强筋结构处理，可承载多块叠放的钢制模板，避免长期承重出现搁板下弯变形的问题。柜门配置长条形金属拉手，开合角度可达到180度，取放内侧搁板的模板时不会被柜门遮挡操作空间，柜体侧面加装横向推拉扶手，推动转运时手部有稳定的施力点，把控行进方向更省力。设计阶段优先考虑车间狭窄通道的通行适配性，整体宽度控制在单人可顺利推行的尺寸范围内，深度适配常规规格模板的摆放长度，无需额外预留过大的转弯半径，可顺利通过车间设备间的常规通行通道。柜体框架采用矩形钢管拼焊成型，外部门板采用薄钢板折弯拼接，整体自重控制在合理范围，满载模板后脚轮承载仍在额定负载范围内，不会出现脚轮压损或推行卡滞的问题。搁板边缘做向上的翻边处理，推行过程中即使遇到小幅颠簸，放置在搁板上的模板也不会从侧边滑落，降低转运过程中的物料掉落风险。柜门闭合后可通过加装挂锁实现封闭管理，避免无关人员随意拿取高精度模板，造成模板丢失或错放的问题。
