壁挂式多车位自行车收纳挂架结构设计

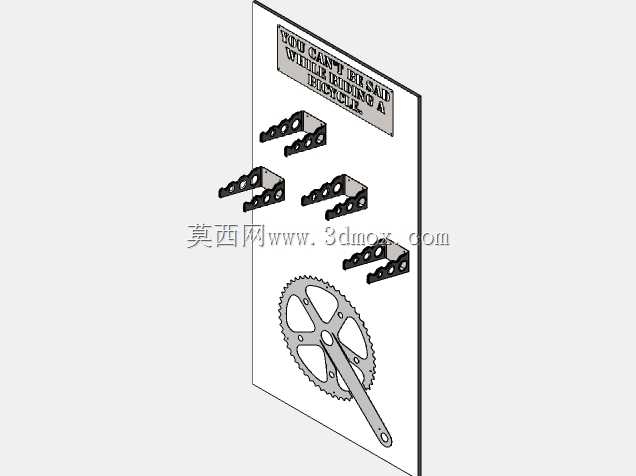

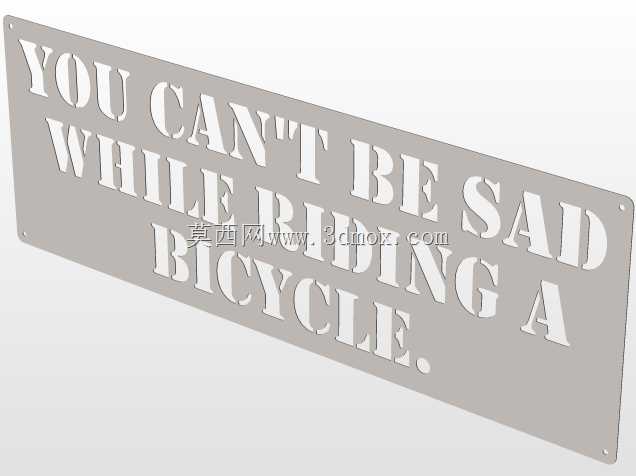

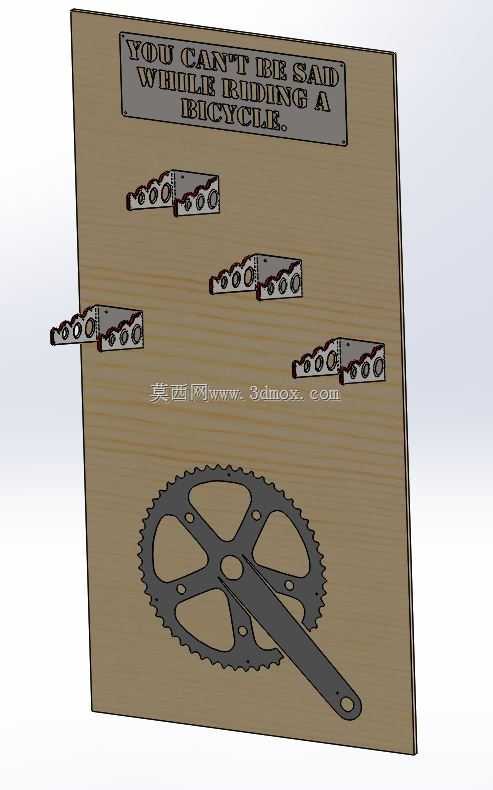

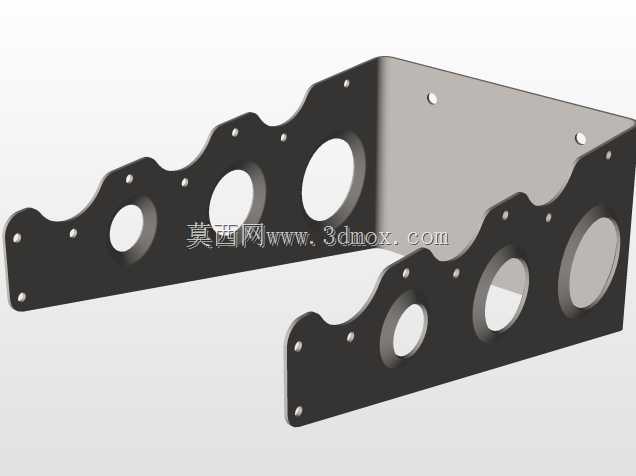

这款壁挂式自行车挂架主要面向家庭储物间、小户型阳台、单车俱乐部休息区、地下车库零散墙面等空间局促的停放场景，解决传统落地式自行车架占用地面通行空间、多车并排停放时挪车困难、轮胎长期单侧接地导致橡胶形变失压的实际问题。从结构设计逻辑来看，挂架采用背板承载的分体式布局，整块安装背板通过膨胀螺栓与实心墙面固定，作为所有承载部件的安装基准，背板上预留多组挂接座安装孔位，可根据实际停放车辆的数量、车把宽度灵活调整挂座的横向间距，单组挂座对应承托一辆自行车的车把横管位置，停放时将自行车前轮抬起，把车把横管卡入挂座的限位卡槽内即可完成固定，车辆整体呈竖直状态贴靠墙面，完全不占用地面通行空间。挂座的卡槽内侧做了圆弧过渡处理，边缘预留软质防护垫的安装槽，避免卡接时刮花车把的漆面或碳纤维管材表面，每个挂座的承载冗余按照常规民用自行车的整备质量1.5倍做结构校核，保证长期承重不会出现形变断裂。背板下方集成了牙盘样式的装饰性置物托，可临时放置骑行手套、便携打气筒、补胎工具等小型骑行配件，兼顾实用性与装饰性，背板上部的标识区域采用蚀刻工艺预留标语位，可根据使用场景更换不同的标识内容。安装边界方面，整块背板的竖向尺寸适配普通住宅2.4米标准层高的下部安装区域，安装完成后最下端距离地面预留足够的行人通行安全高度，不会出现磕碰头部的问题，横向扩展时可通过多块背板拼接的方式增加停放车位数量，拼接处的挂座孔位保持统一模数，无需额外打孔即可调整车位间距。实际使用中，这种挂接方式让自行车的轮胎完全悬空，用户可定期转动轮胎调整接地位置，避免轮胎长期单点受压导致的密封胶结、胎面变形问题，相比传统挂钩式单车架，这款挂架的多车位集成设计无需在墙面上分散打多个安装孔，对墙面的破坏更小，整体安装完成后平整度更高，适配家装、商用等多种场景的墙面风格。结构建模过程中，所有挂接部件的受力点都做了加强筋处理，背板与墙面的连接孔位按照膨胀螺栓的标准尺寸做沉头设计，安装后螺栓头完全沉入背板内部，不会出现凸起刮蹭车辆或用户衣物的问题，挂座与背板的连接采用嵌入式卡扣加紧固螺丝的双重固定方式，既保证安装定位的便捷性，又能避免长期承重后挂座出现滑脱移位的风险。
