仓储货架立柱黄黑警示防撞护角结构

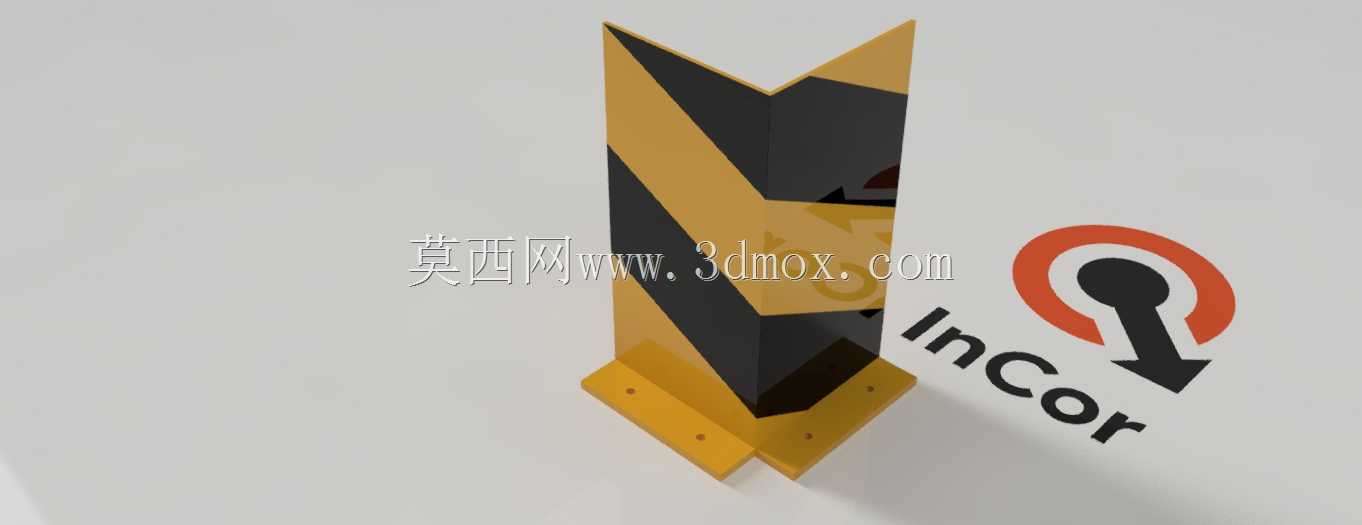

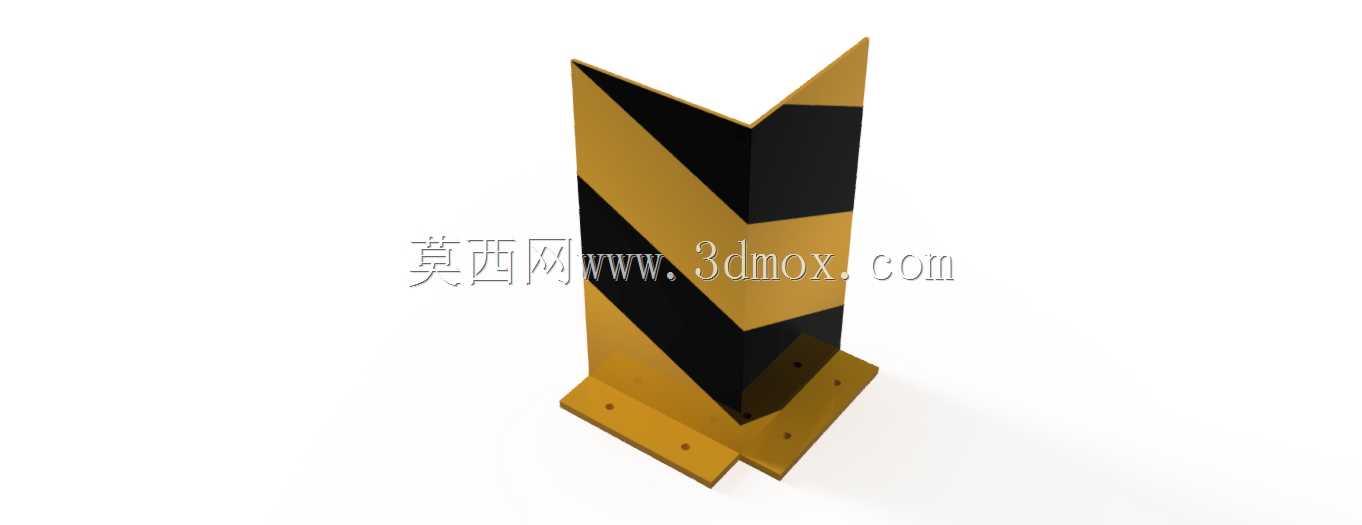

在生产车间通道转角、仓储库区货架立柱邻接作业通道的位置，叉车、手动液压托盘车在转弯、倒库作业时，驾驶员受视角盲区、货物堆高遮挡视线的影响，极易出现轮组、货叉剐蹭立柱结构或建筑墙角的情况，这类剐蹭轻则造成立柱涂层脱落、构件变形，重则引发货架整体失稳、墙面结构破损，带来不小的安全隐患，这款护角结构正是针对这类场景设计的防护构件。从结构设计来看，该护角采用L型折弯成型的截面构型，两个垂直的折边可以完整贴合方形立柱的外侧直角面或是建筑墙体的阳角位置，安装时通过折边底部预留的安装孔，使用膨胀螺栓即可完成与地面的固定，不需要在被防护的立柱或墙面上额外钻孔，不会破坏原有结构的受力完整性，安装作业门槛低，后期更换也十分便捷。护角整体高度设定为400毫米，这个高度刚好覆盖叉车作业时货叉、前轮组的常见剐蹭高度区间，既不会因为高度过低无法覆盖常见碰撞点位，也不会因为过高造成材料浪费、挤占通道通行空间；单侧折边长度为200毫米，足够的贴合宽度可以分散碰撞产生的冲击力，避免单点受力过大造成护角自身变形失效，碰撞发生时，护角会率先承接冲击载荷，通过自身结构的形变吸能，阻隔刚性碰撞直接作用在被防护对象上。护角表面采用黄黑相间的斜向警示条纹涂装，这种高对比度的警示配色在车间、库区的照明环境下辨识度极高，能够在较远的距离就给作业驾驶员传递明确的边界提示，从视觉层面提前引导驾驶路径，降低碰撞发生的概率。在建模过程中，需要重点把控折弯处的圆角过渡参数，避免折弯应力集中导致的构件开裂，同时要保证两个折边的垂直度公差，确保护角安装后能与被防护面完全贴合，不会出现安装缝隙导致固定不稳；底部安装孔的位置要避开地面预埋管线的常见布设深度，孔位周边做沉台设计，让螺栓安装后头部不突出护角表面，避免剐蹭过往车辆的轮胎。这类护角除了应用在仓储货架区域，也可以适配生产车间内设备基座的阳角防护、厂区通道墙角防护、装卸货月台边缘防护等多个场景，不同场景下可以根据实际被防护构件的尺寸调整折边长度与整体高度，但核心的L型受力结构、高可见度警示涂装、地面免破坏安装的设计逻辑保持一致。在结构验证阶段，需要模拟不同角度、不同速度的碰撞载荷，校核护角的形变区间，确保护角在承受常规作业碰撞时不会出现碎裂、脱落的情况，同时碰撞后不会产生飞溅的碎屑伤及周边作业人员，日常维护中只需要定期检查固定螺栓的紧固状态、表面警示涂层的磨损情况，当护角出现明显变形无法继续承接冲击时直接更换即可，维护成本极低。
