小米M365滑板车改装后机架结构

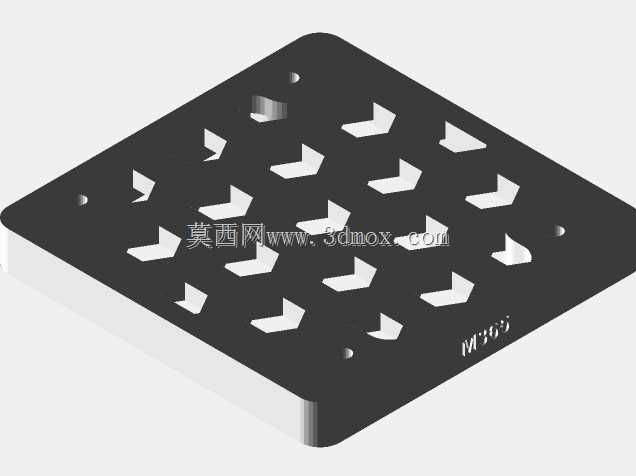

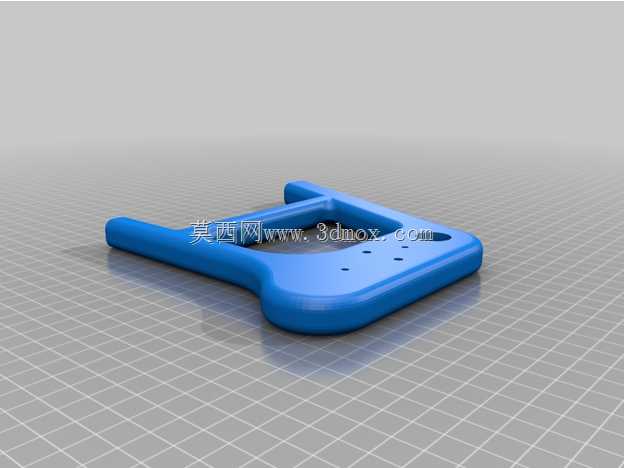

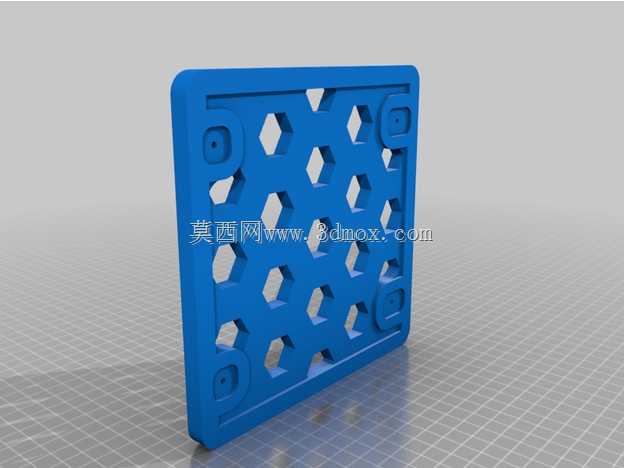

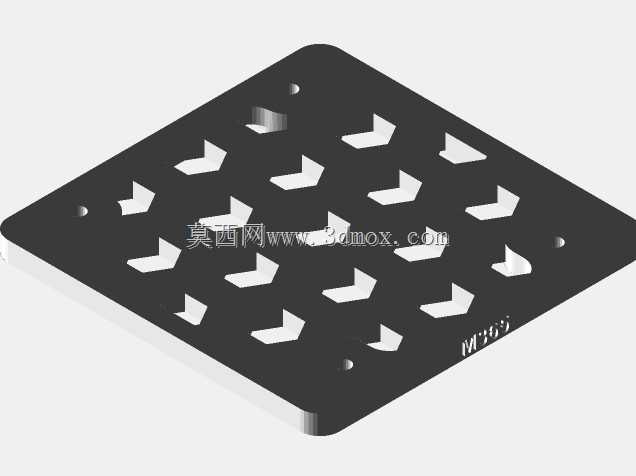

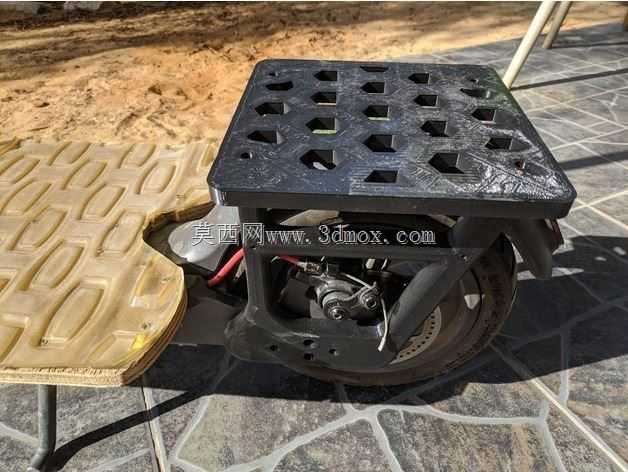

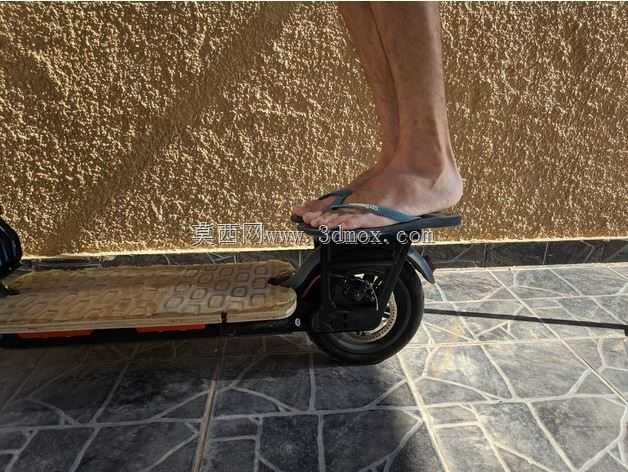

日常短途出行场景里，电动滑板车的后段承载结构一直是改装、维修环节的核心关注部位，这款适配M365滑板车的后机架，主要用于替换原厂后段承载支架，拓展尾部承载能力，同时为后轮、挡泥板等部件提供稳定的安装基准。从实际使用场景来看，不少用户会在滑板车尾部加装置物平台、拓展载物空间，原厂后支架的承载冗余有限，长期重载容易出现连接位形变、固定点松脱的问题，这款后机架在结构设计上优先强化了核心受力区域的刚性，整体采用镂空式的板面设计，在板面分布多组不同形状的镂空孔位，一方面能有效降低结构件自身重量，避免额外增加后轮簧下质量影响骑行操控，另一方面这些镂空孔位也可作为拓展安装位，兼容不同规格的置物配件、尾部警示件的固定需求，无需额外打孔破坏结构完整性。设计过程中需要严格匹配原车后轮周边的安装边界，机架下部的连接位完全贴合原车后摇臂、后轮轴的固定点位，安装时可直接对位原有螺栓孔，不需要对原车结构做切割、焊接类的破坏性改动，不过需要注意的是，安装这款机架后，原车的折叠锁止结构会被机架结构遮挡，无法完成正常的折叠收纳动作，更适合固定场景短途使用、不需要频繁折叠收纳车辆的用户选择。机架的板面尺寸覆盖后轮上方的全部承载区域，边缘做了圆角过渡处理，避免尖锐边角在使用过程中剐蹭骑行者腿部或者携带的物品，下部的支撑臂采用一体化的连接结构，从板面两侧延伸至后轮轴固定位，受力路径直接从承载板面传递到后轮轴安装点，减少中间连接环节的应力集中问题。针对10英寸后轮的改装适配场景，这款机架的下部预留了足够的轮组跳动空间，轮组在颠簸路面上下跳动时不会与机架底部发生剐蹭干涉，不过该适配状态尚未经过全场景的长周期测试，实际安装10英寸轮组时需要手动确认轮组全行程下的间隙情况，避免极端压缩状态下出现结构磕碰。机架尾部预留了挡泥板的安装点位，可直接固定适配的后挡泥板部件，阻挡后轮转动带起的泥水溅到骑行者身上或者承载的物品上，整体结构没有多余的冗余设计，所有的孔位、支撑结构都围绕承载、安装两个核心功能设计，没有为了外观造型牺牲结构强度或者安装便利性，对于需要给滑板车拓展尾部载物能力、替换受损原厂后支架的维修改装场景来说，该结构可以直接作为设计参考，建模过程中已经匹配了原车所有的安装连接尺寸，不需要反复测量原车点位调整参数。
