电动挤压式简易急救呼吸辅助装置结构

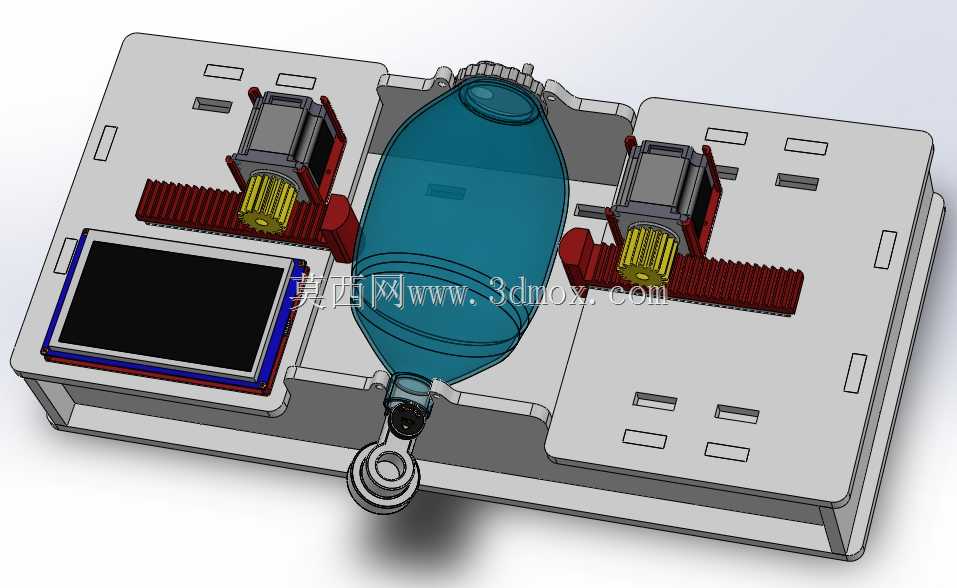

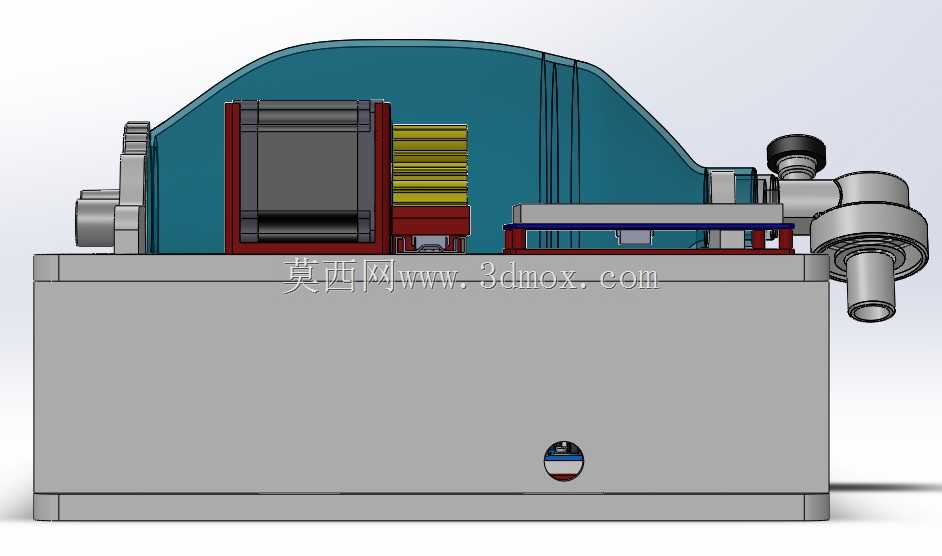

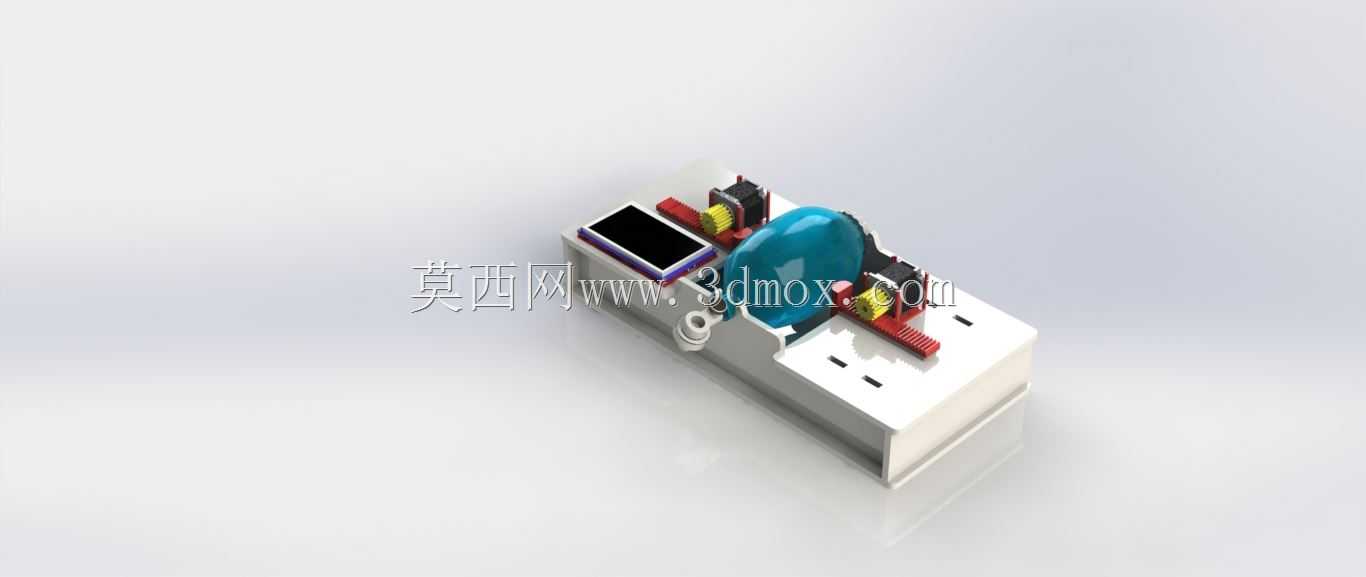

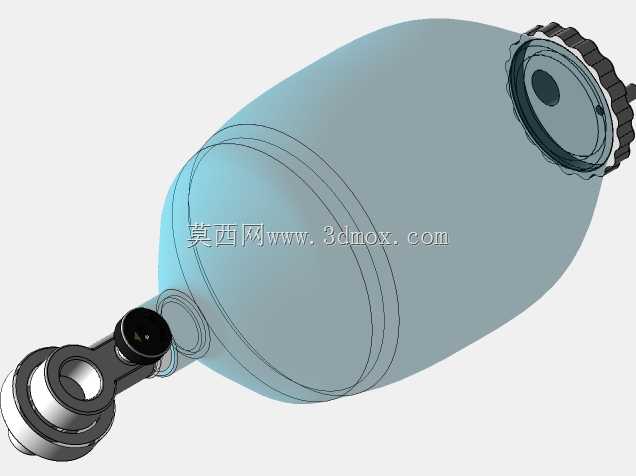

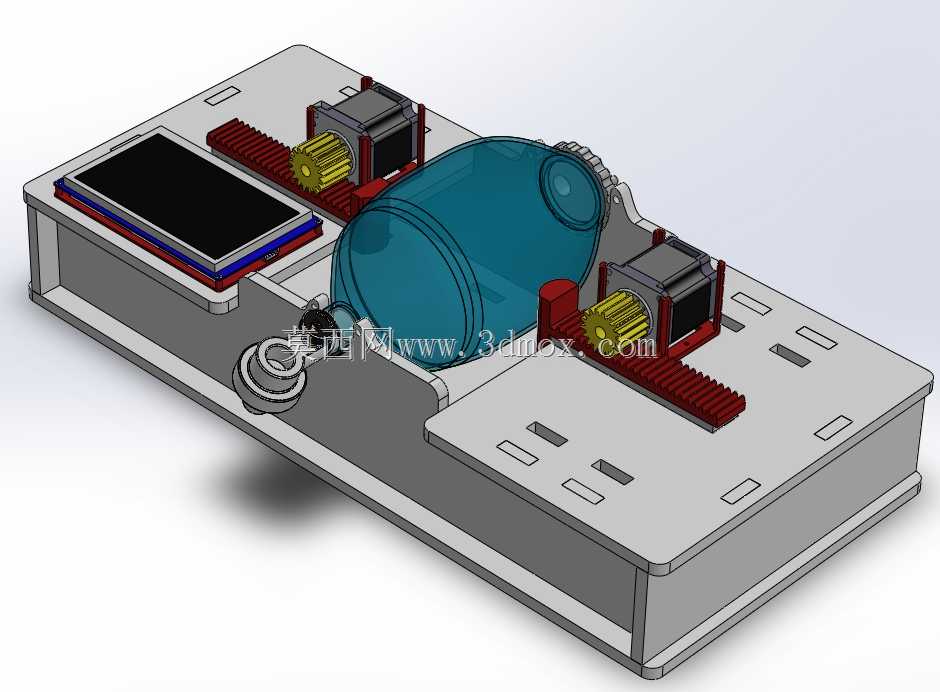

该装置针对院前急救、基层诊疗场景下人工手动按压呼吸囊效率低、按压力度与频率不稳定的痛点设计，核心依托成熟的Amubag人工呼吸囊作为通气核心部件，通过机械结构替代人工手动挤压动作，实现稳定可控的辅助通气输出。整套结构采用底座集成式布局，所有动力、传动、控制部件均整合在矩形底座内部与顶面，底座顶面预留呼吸囊安装位，两侧对称布置动力与传动组件，整体安装边界规整，可直接放置于急救推车、诊疗台台面使用，无需额外复杂固定结构，适配常规急救场景的空间摆放要求。

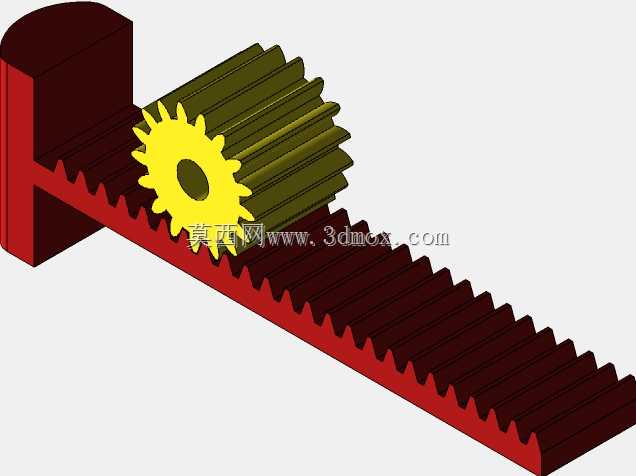

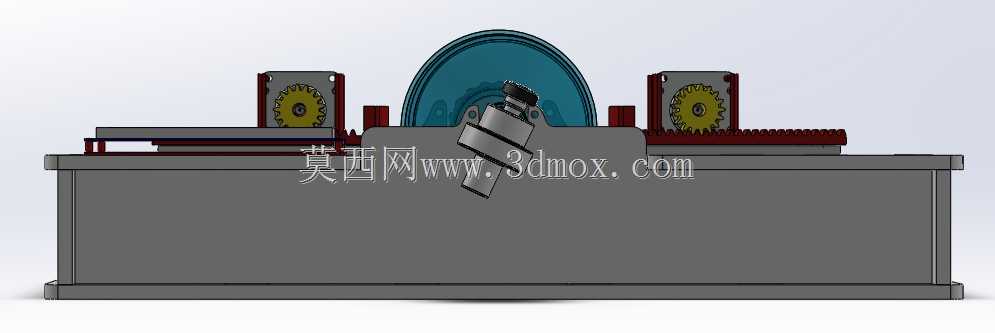

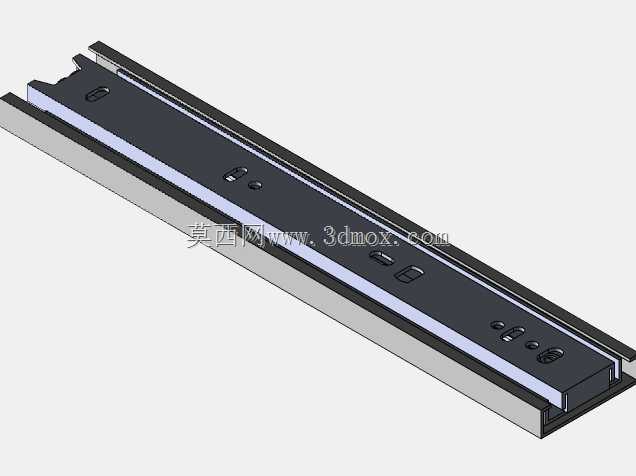

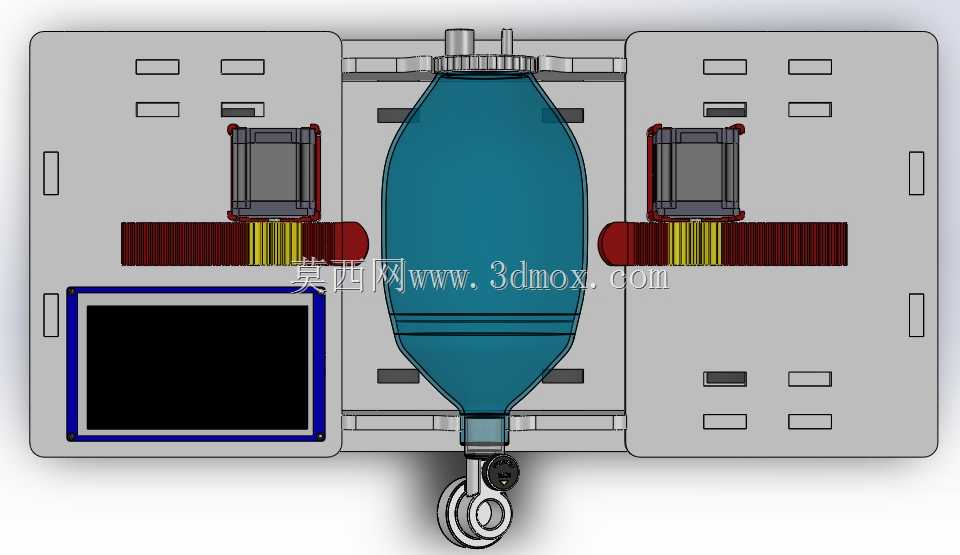

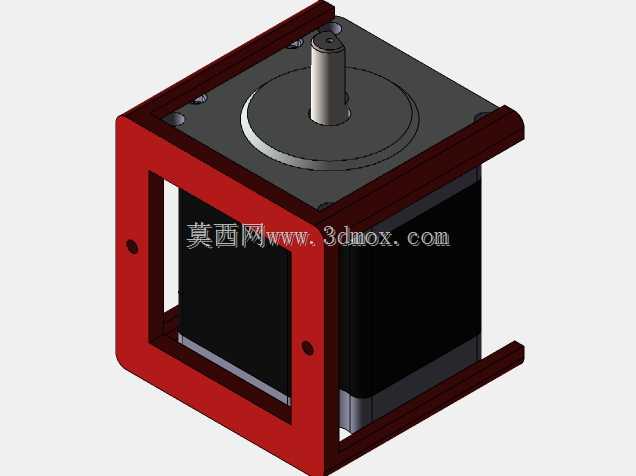

动力部分采用两组对称布置的驱动单元，分别位于呼吸囊两侧，每组单元通过齿轮齿条结构将电机的旋转运动转化为直线往复运动，齿条端部设置推板，两侧推板同步动作挤压中部的呼吸囊，完成送气动作后齿条复位，呼吸囊依靠自身弹性回弹完成吸气过程，对称布局的结构可避免单侧挤压导致的囊体偏移、漏气问题，同时保证挤压行程均匀，输出潮气量稳定。传动组件全部安装在轨道系统上，可根据使用的呼吸囊规格调整机架位置，适配成人款700毫升容量、儿科款450毫升容量两种常规Amubag规格，切换规格时仅需调整前后挡板的卡槽位置即可完成适配，无需更换整套传动部件，操作门槛低，适配不同年龄段患者的急救通气需求。

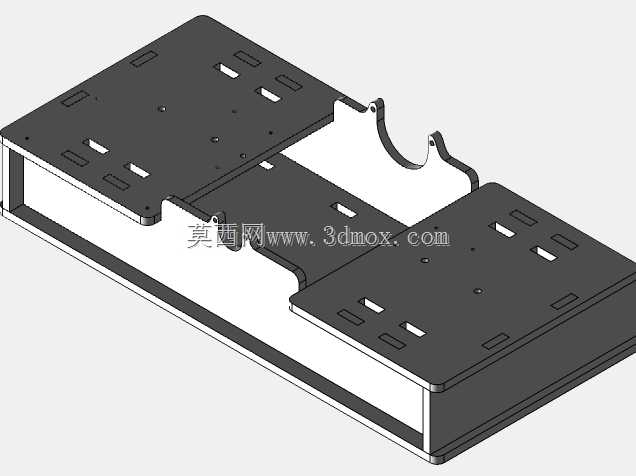

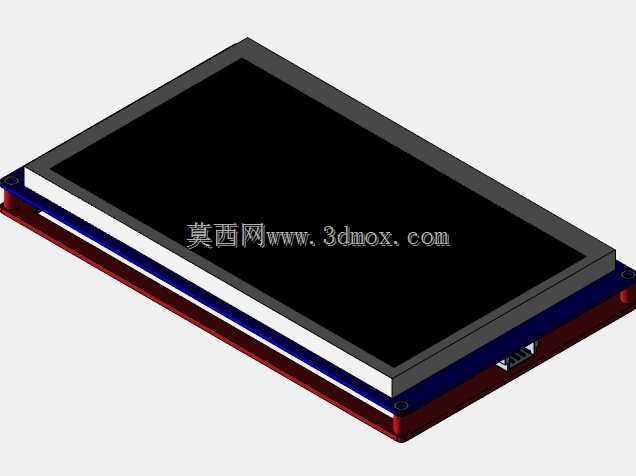

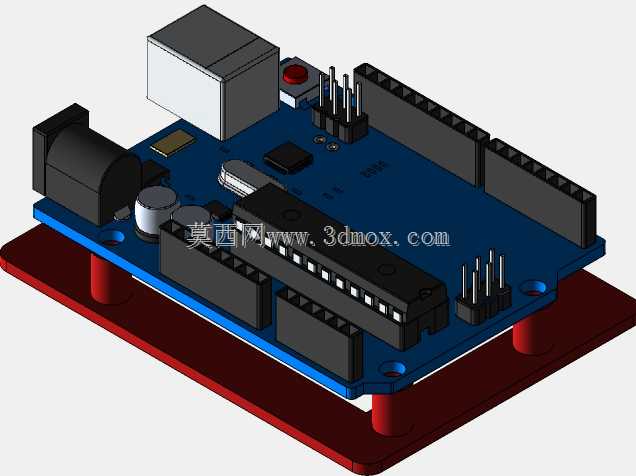

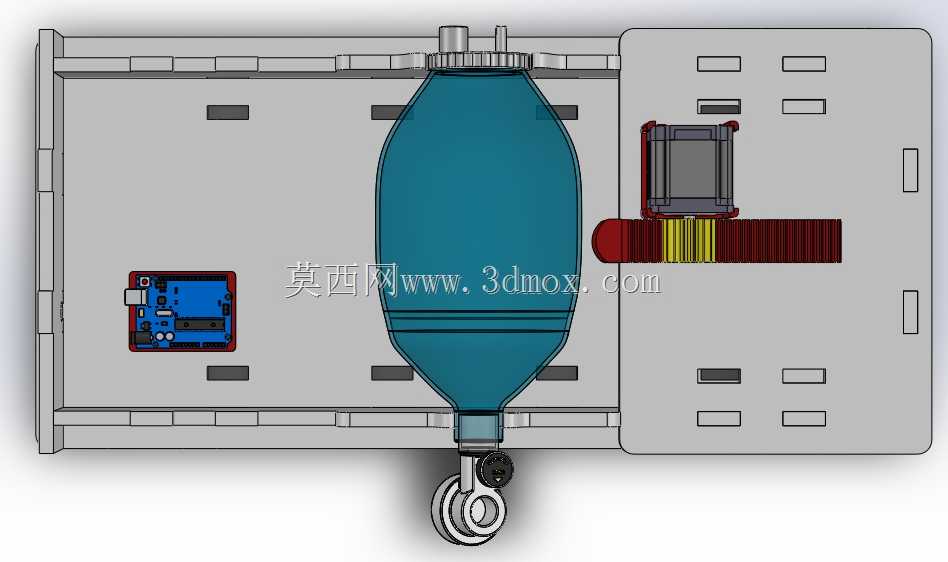

控制部分集成在底座内部，通过顶面设置的触控屏可直接调整电机的运行速度、往复行程，对应匹配不同的通气频率、潮气量参数，参数调整后可保持稳定输出，避免人工按压时疲劳导致的参数波动。呼吸囊的固定采用系带穿接结构，底座对应呼吸囊进出口位置预留开孔，系带穿过开孔将囊体绑定在底座上，更换囊体时仅需解开系带即可完成操作，电源线从底座侧面引出，避免走线干涉顶面运动部件。整套结构的运动部件均做了行程限位设计，推板的最大挤压行程对应呼吸囊的额定压缩量，避免过度挤压导致囊体破裂，同时轨道上设置位置标识，方便操作人员快速调整到对应规格的行程位置，底座顶面的开槽设计既减轻了整体重量，也可作为部件安装的定位基准，降低装配调试的难度。
