带镜多层置物浴室挂架结构设计

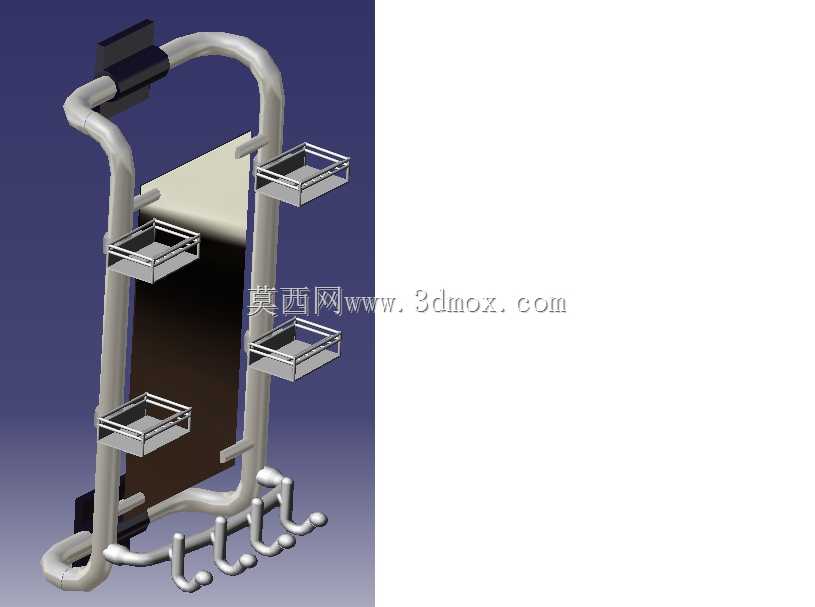

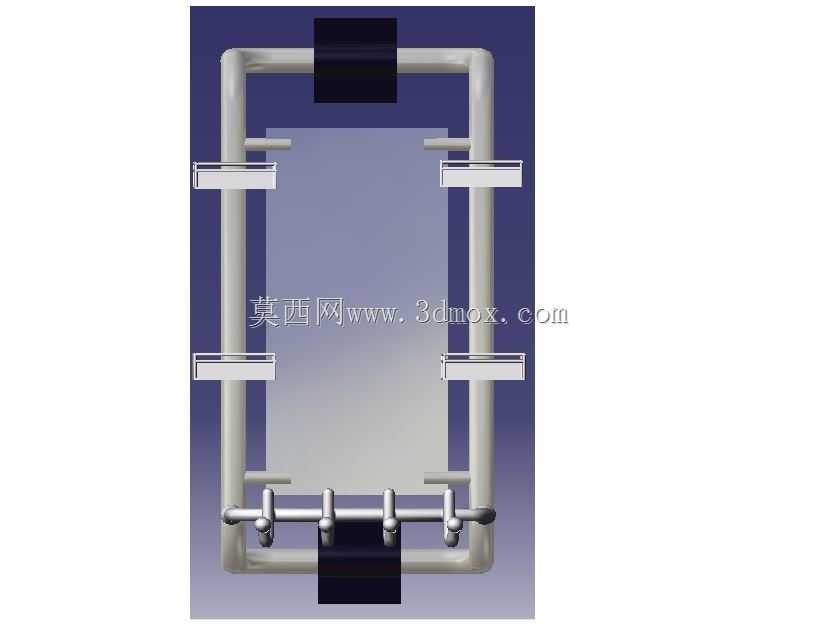

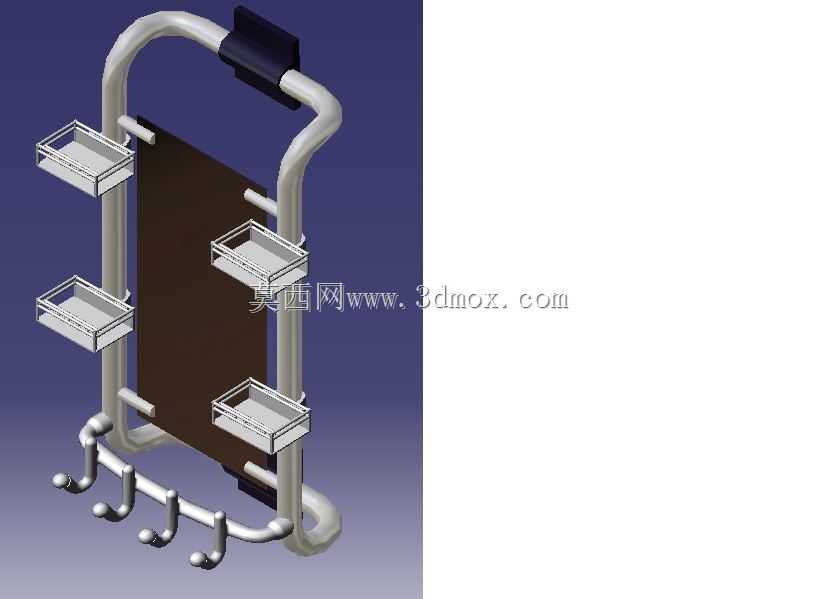

这款卫浴挂架的设计核心围绕小户型卫浴空间的墙面垂直利用展开，日常家用卫浴场景中，墙面闲置区域往往被忽略，常规落地置物架会占用本就局促的地面空间，这款挂架通过壁挂安装的形式，将洗漱用品收纳、镜面整理功能整合在同一竖向结构上，适配瓷砖、实心砖墙等常见卫浴墙面安装条件。整体采用一体化弯管作为主支撑框架，主框架为圆管弯折成型的U型竖向结构，上下两端设置壁挂固定座，固定座与墙面接触位置预留了橡胶垫片安装槽，可避免安装时损伤墙面饰面，同时抵消卫浴环境下长期潮湿带来的紧固件锈蚀松动风险，安装时需注意固定孔位的水平度偏差控制在2mm以内，避免后续置物篮出现倾斜滑落的问题。主框架侧面分层布置四个开放式金属网篮置物格，网篮采用边框包边的网面结构，镂空网面可快速沥去洗漱用品表面的积水，避免置物区域长期积水滋生霉斑，每层网篮的承重边界设置为5kg，可放置常规瓶装沐浴露、洗发水、漱口杯等洗漱用品，网篮与主框架采用卡扣式连接结构，无需额外紧固件即可完成装配，后续清洁时可直接取下网篮冲洗。主框架中部内嵌整块平面镜，镜面边缘做了磨边倒角处理，避免安装和使用过程中边缘划手，镜面与框架之间设置了防潮衬层，可阻隔卫浴间的水汽渗入镜面背层，延长镜面使用寿命。框架底部设置多组挂钩结构，可悬挂沐浴球、毛巾、搓澡巾等轻质洗浴用品，挂钩与主框架为一体弯折成型，不存在拼接松动的隐患。从结构设计逻辑来看，整体框架的受力路径经过优化，壁挂固定点的载荷通过竖向圆管均匀分散到各个置物层，不会出现局部应力集中导致的框架变形问题，圆管的弯折半径经过反复校核，既保证了结构强度，也避免弯折处出现应力开裂的风险。整体外轮廓尺寸控制在宽度350mm、高度1200mm、深度150mm的范围内，不会过度突出墙面影响日常通行，安装时底部挂钩距离地面的高度建议设置在1200mm左右，方便取用悬挂物品的同时，避免磕碰头部。
