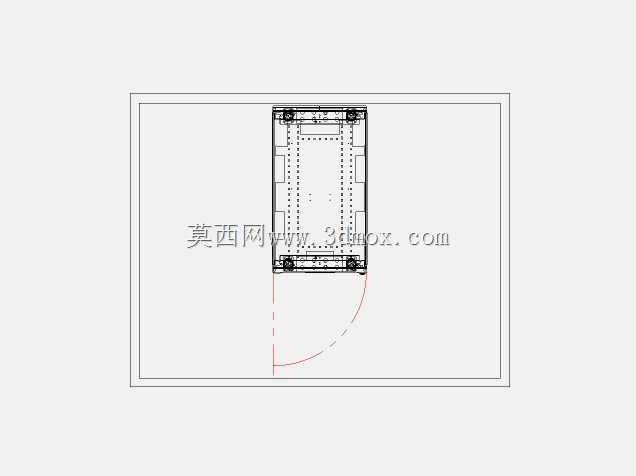

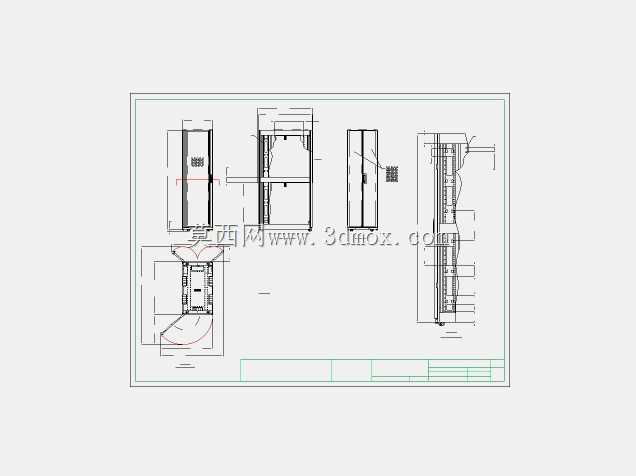

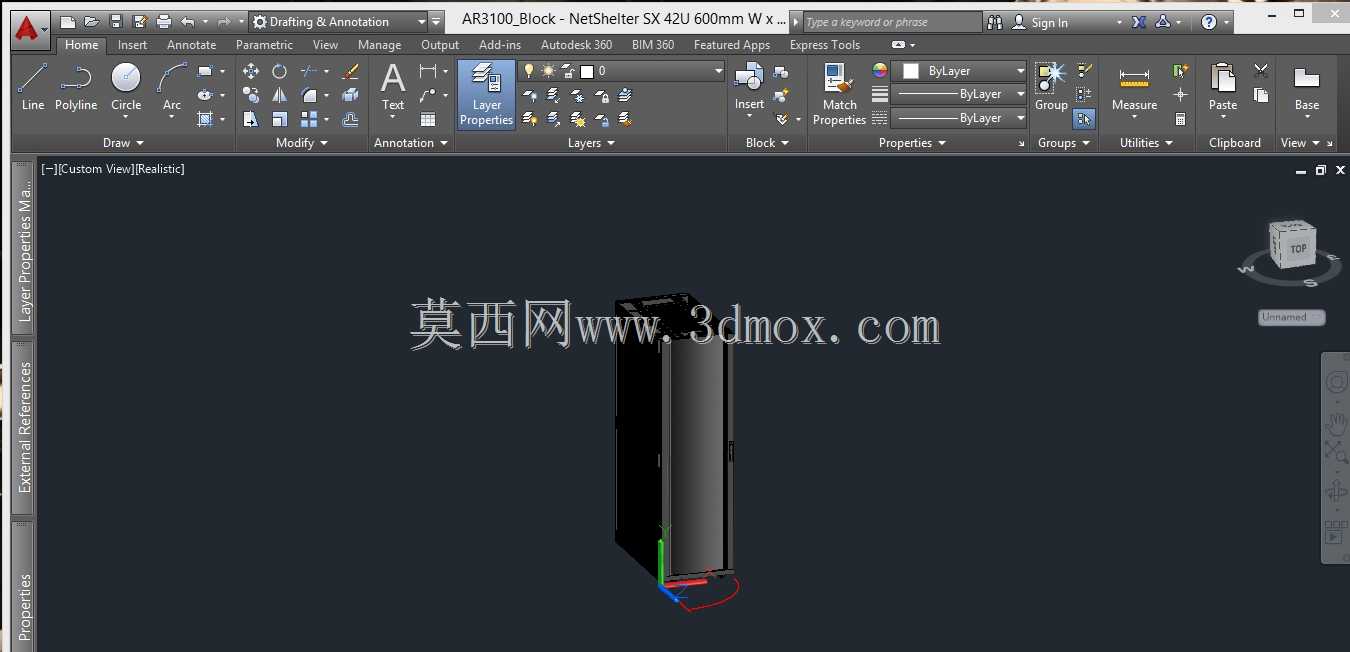

42U宽600深1070网络服务器机柜结构设计

在数据中心机房、企业核心网络间、中小型IT设备部署场景中，机架式安装的服务器机柜是承载核心算力设备、网络交换设备、配电单元的核心载体，本次设计的42U规格机架，针对标准19英寸机架式设备的安装需求做了全维度的结构适配。从安装边界来看，该机架宽度设定为600mm，深度为1070mm，这个尺寸选型充分考虑了中小机房的通道预留需求，600mm宽度可以在双排机柜部署时保留足够的冷热通道间距，1070mm深度既可以兼容常规机架式服务器、交换机的安装深度，也能预留出前后理线、PDU安装的冗余空间，不会出现设备尾部突出机柜、线缆弯折半径不足的问题。设计思路上，整体采用拼装式框架结构，主承重立柱采用冷轧钢板折弯成型，立柱上预留连续的方孔安装位，U位间距严格遵循19英寸机架安装标准，每U的安装孔位公差控制在±0.3mm以内，保证不同品牌的机架式设备都能顺利上架，不会出现孔位错位无法固定的问题。框架的前后门、侧面板采用快拆式设计，日常运维时可以快速拆卸面板，不需要额外携带复杂工具，就能完成设备上架、线缆梳理、故障排查等操作，前门预留通风开孔区域，匹配服务器前进风后出风的散热风道，不会阻挡冷量进入机柜内部。功能特性层面，机架底部预留接地端子安装位，可直接接入机房接地网，避免设备静电积累带来的运行风险；顶部预留走线孔，可配合机房上走线桥架完成强弱电分离布线，减少强弱电线缆之间的信号干扰；立柱上可配套安装理线架、PDU电源插座、盲板等配件，根据实际部署的设备数量灵活调整安装位置，不需要对机架主体做二次加工。实际使用中，该机架可承载42U高度的标准机架设备，单台即可满足中小型企业核心网络设备、3-5台机架式服务器、存储设备的安装需求，框架承重经过结构校核，静态承重可满足常规IT设备的部署要求，不会出现长期承重后框架变形的问题。在结构细节上，机架的边角做了圆弧钝化处理，避免运维人员操作时被锋利边角划伤；前后门的门锁采用通用型机柜锁，可匹配机房统一的钥匙管理体系，不需要额外配置多套钥匙；底部预留可调脚轮和支撑脚安装位，短距离移位时可以通过脚轮推移，就位后调整支撑脚高度保证机架水平，避免地面不平整导致机架倾斜、设备安装受力不均的问题。
