拼装式小母牛立体拼图玩具结构设计

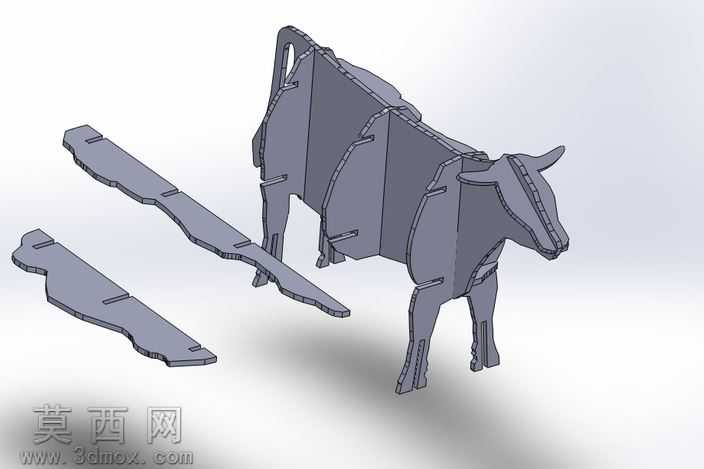

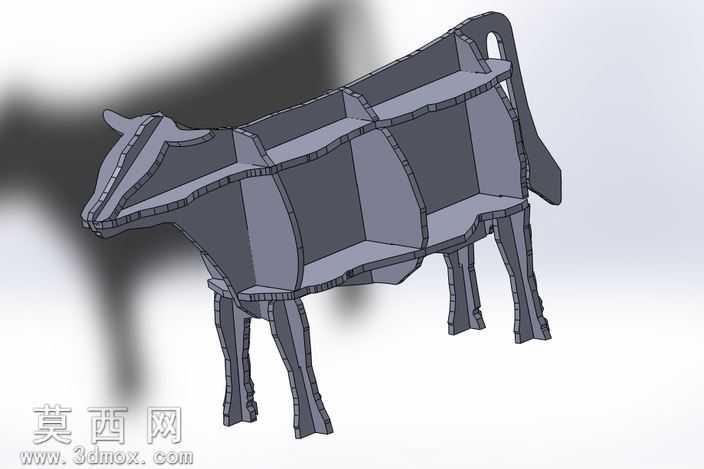

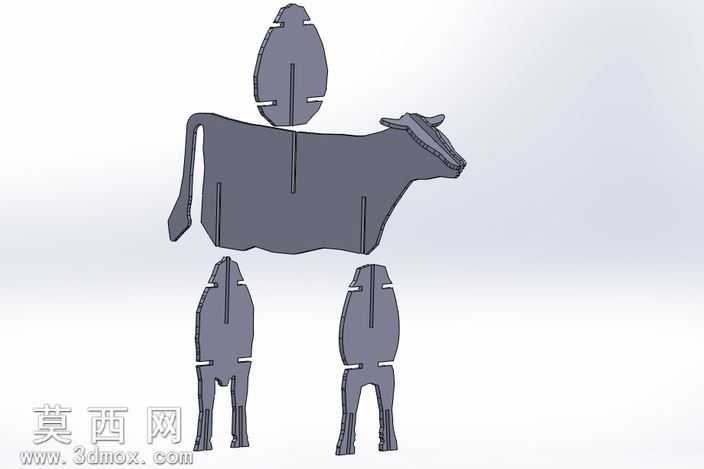

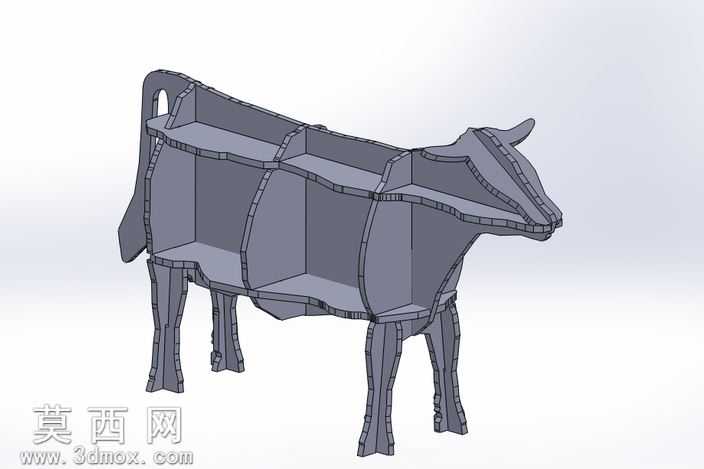

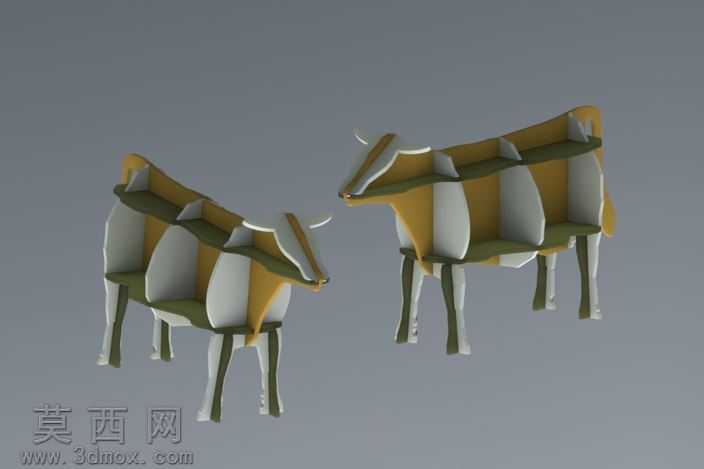

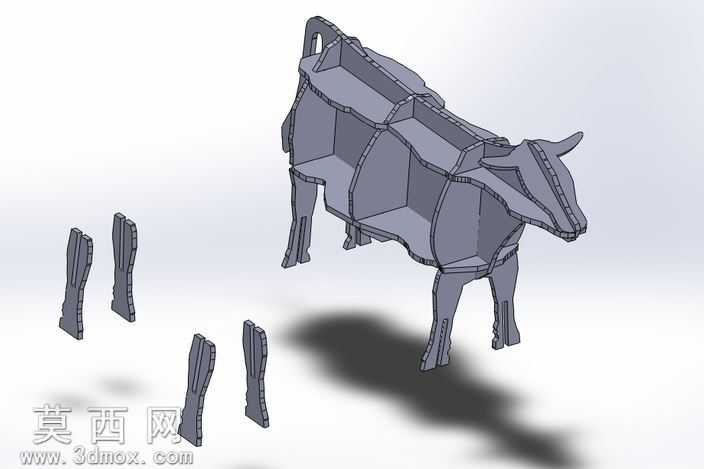

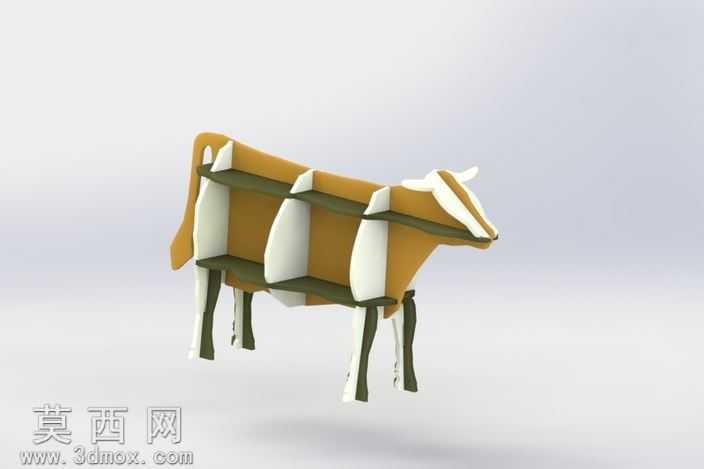

本作品为面向低龄儿童设计的拼装式小母牛立体拼图，整体采用三维参数化建模方式完成全结构设计，建模过程中优先考虑板材切割加工的适配性，所有拼接部位均采用等宽插槽结构，适配12毫米厚度中密度纤维板的切割加工公差，无需额外粘接或紧固件即可完成整体拼装。建模阶段首先绘制母牛侧视轮廓基准草图，以牛身自然躯体分段为依据，将整体模型拆分为多段横向分层隔板与纵向轮廓板，纵向轮廓板沿牛身首尾走向排布，精准还原母牛头部轮廓、耳部形态、尾部曲线与四肢支撑结构，横向分层隔板则按照牛身躯体的自然弧度设置对应卡槽，与纵向板材形成互锁结构，保证拼装完成后整体结构的稳定性，不会出现松散变形问题。材质渲染阶段采用哑光中密度纤维板的原生质感进行表现，还原板材切割后的真实肌理，同时对拼接缝隙做精细化处理，模拟实际拼装后板材贴合的自然状态，所有板材边缘均做微小倒角处理，避免儿童拼装过程中被毛刺划伤，充分考虑玩具的使用安全性。设计思路上以低龄儿童的动手能力为核心参考，将拼装难度控制在合理范围，拆分后的板块数量适中，每块板材的拼接位置都做了防呆设计，不同位置的插槽宽度与对应板材厚度完全匹配，儿童可通过板块形态的对应关系快速找到拼接位置，无需复杂说明书即可完成拼装，拼装完成后可作为桌面动物摆件使用。整体建模过程中严格控制每块板材的尺寸比例，保证1:1缩放后可直接用于激光切割加工，所有结构均无倒扣、无复杂曲面，完全适配平面板材的切割加工工艺，无需后续二次塑形处理，最大程度降低生产加工的成本与难度，同时还原母牛造型的辨识度，兼顾益智拼装的趣味性与成品的装饰实用性。
