模块化空心管材组合式支撑机架结构

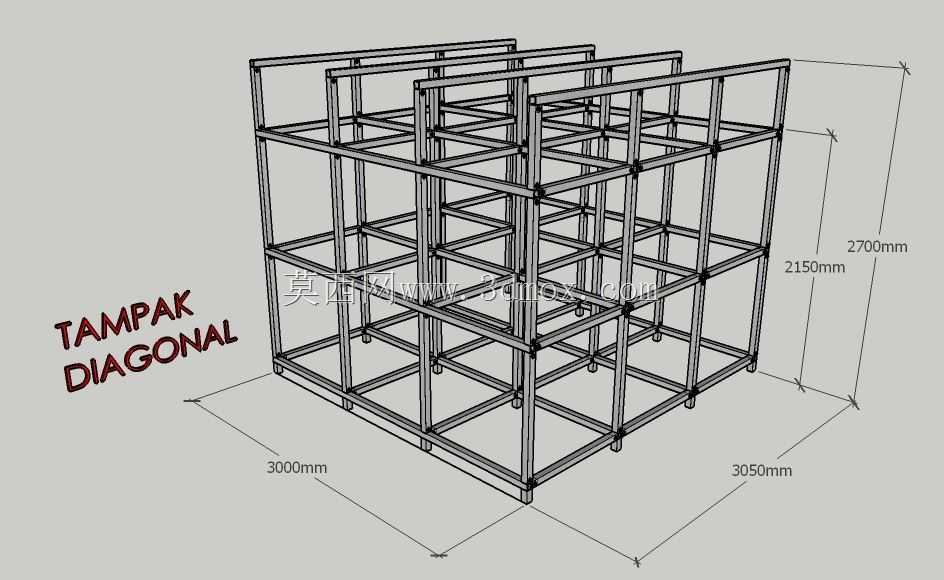

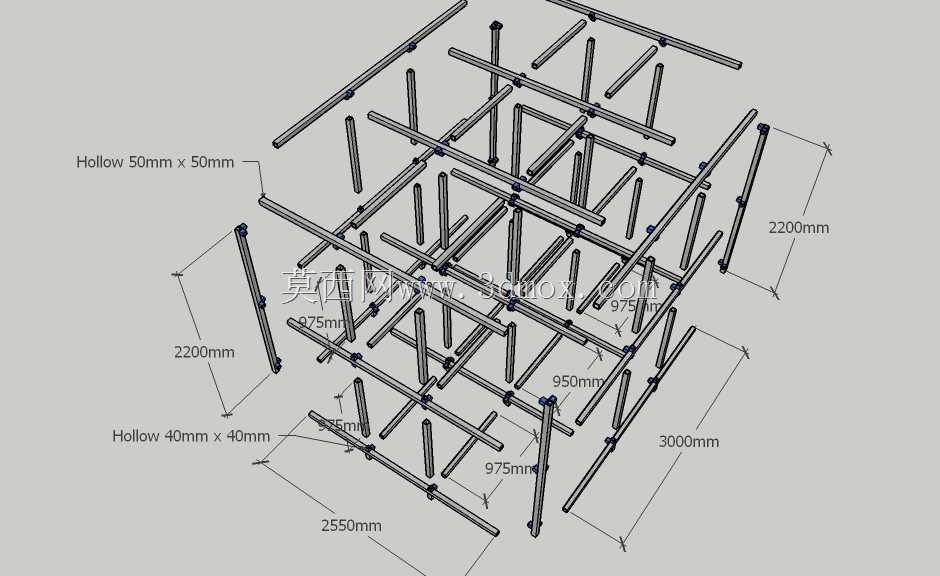

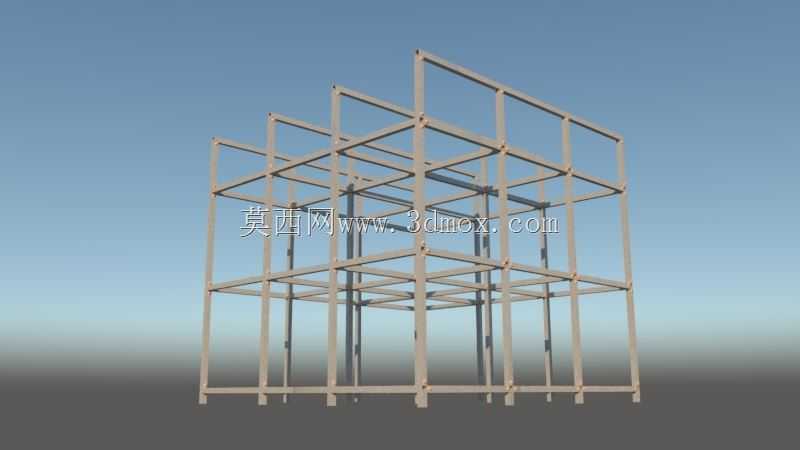

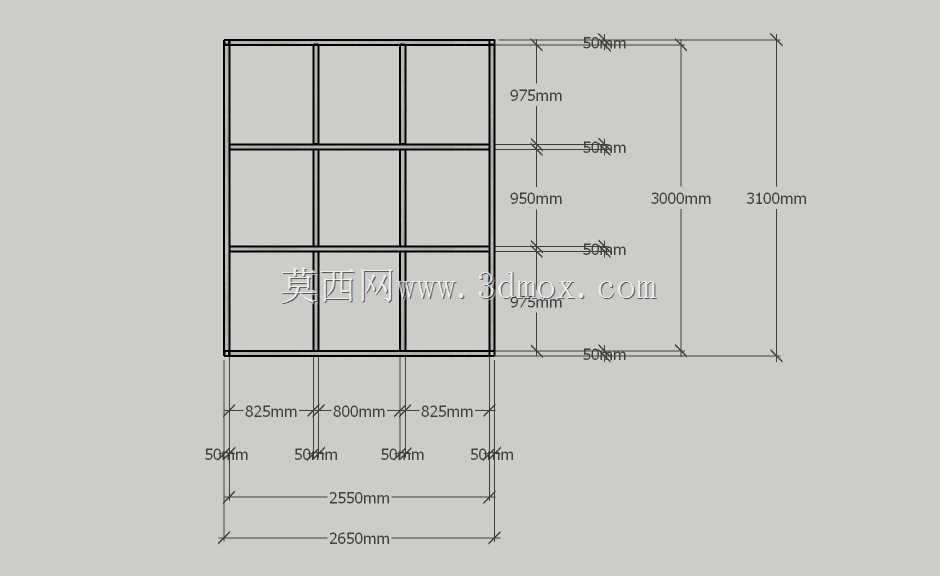

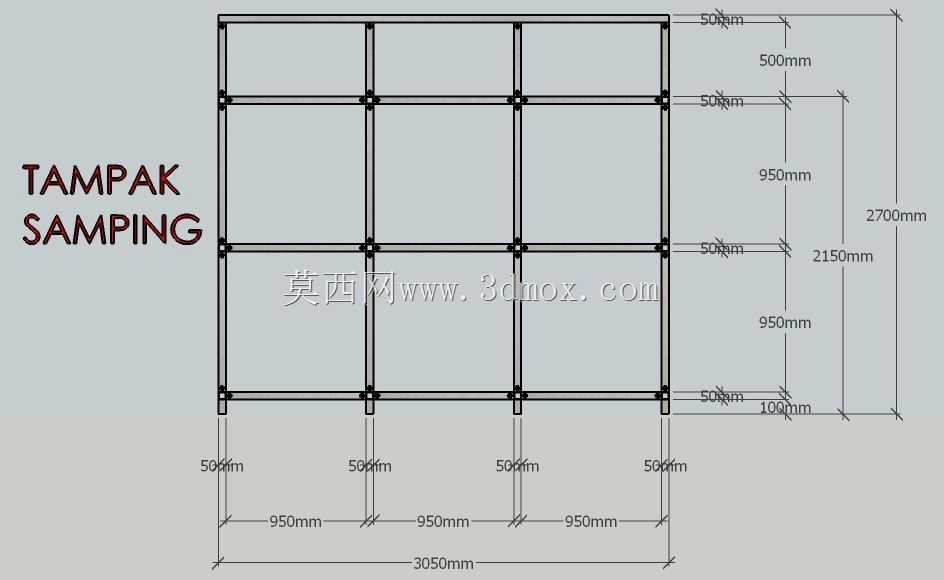

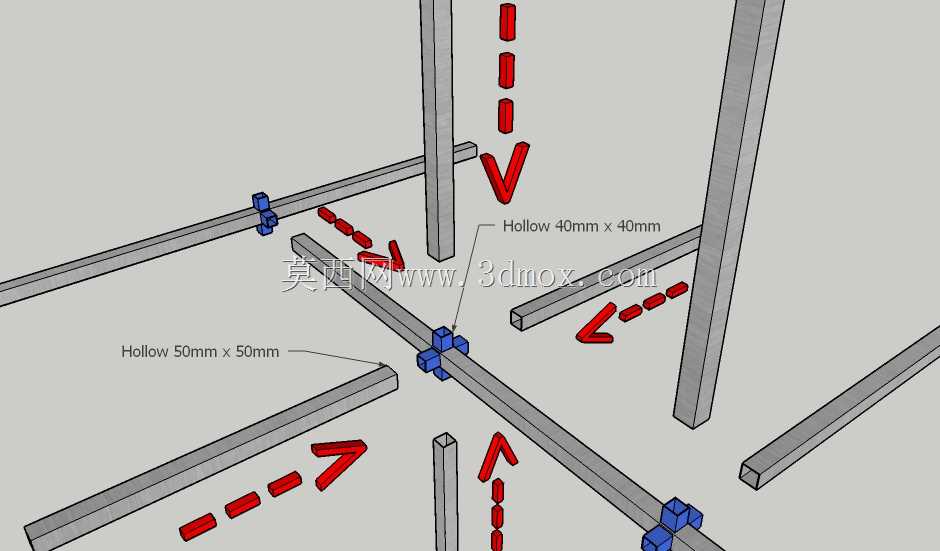

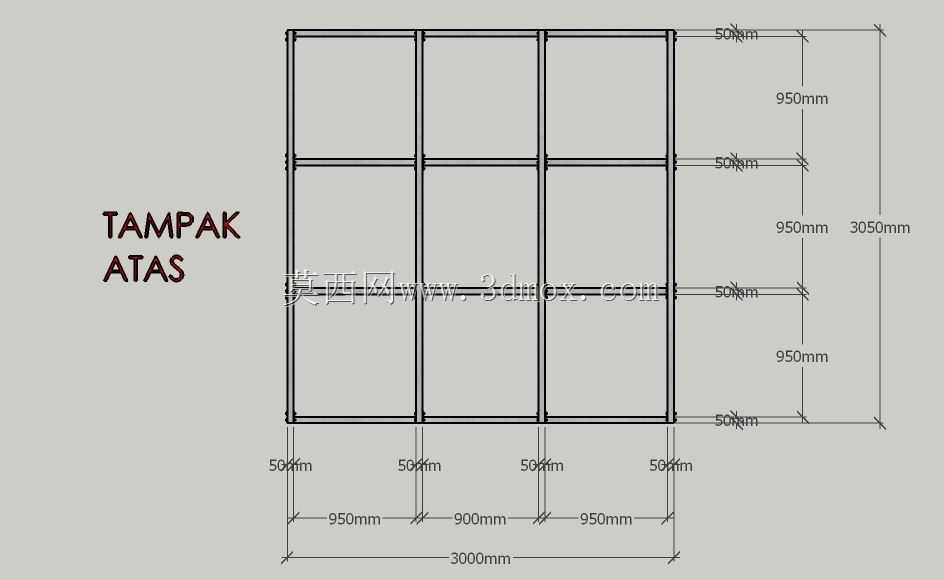

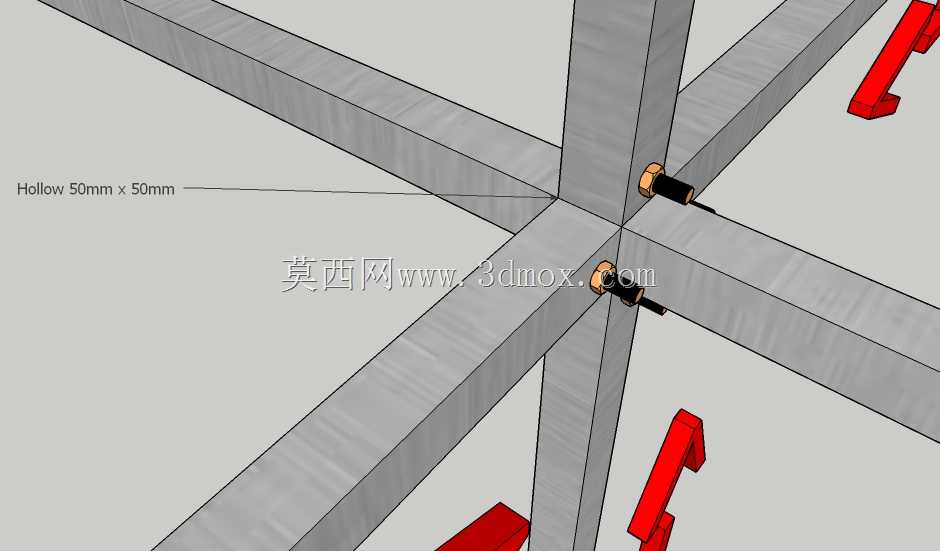

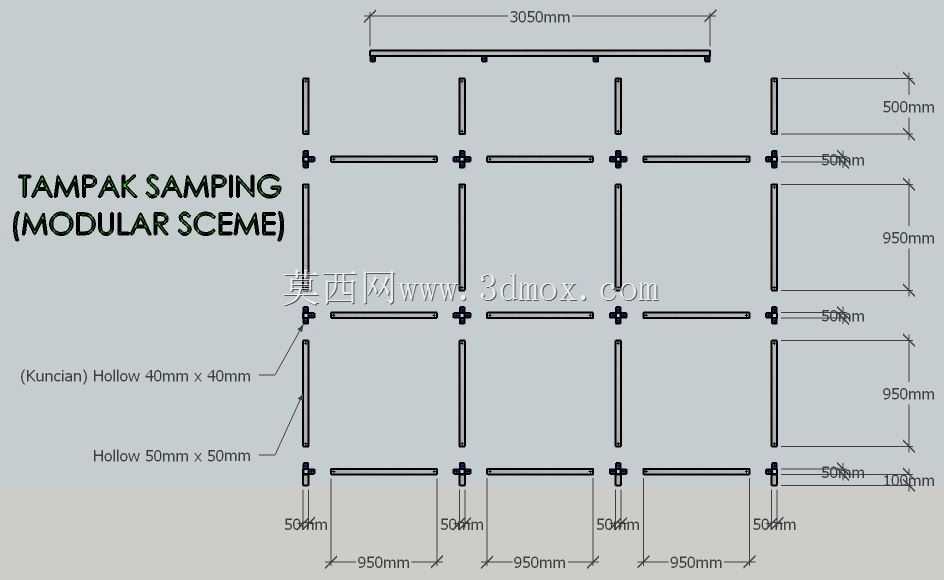

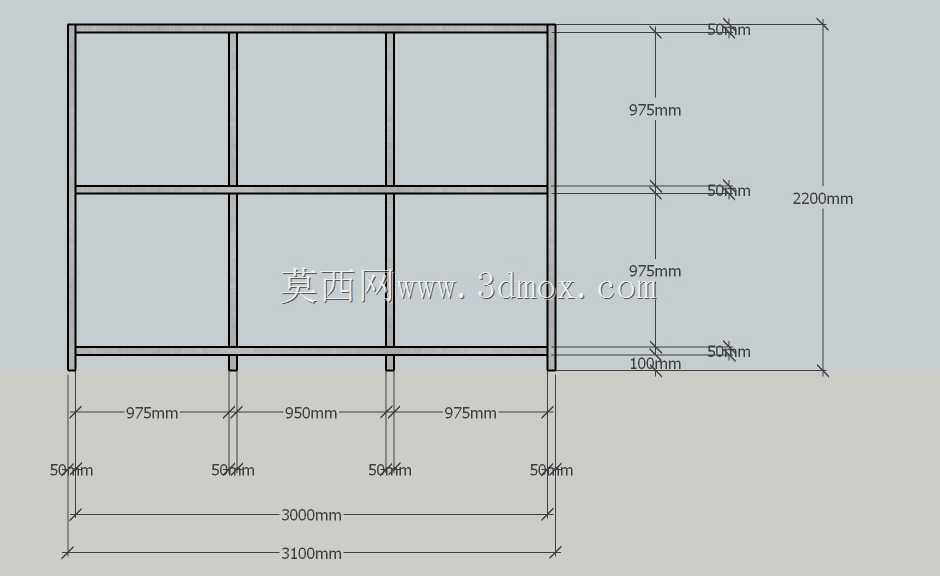

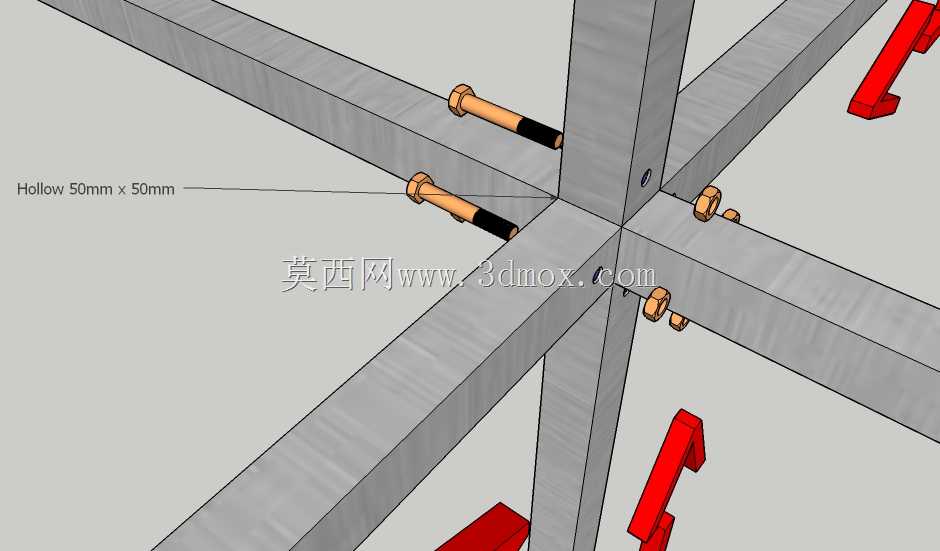

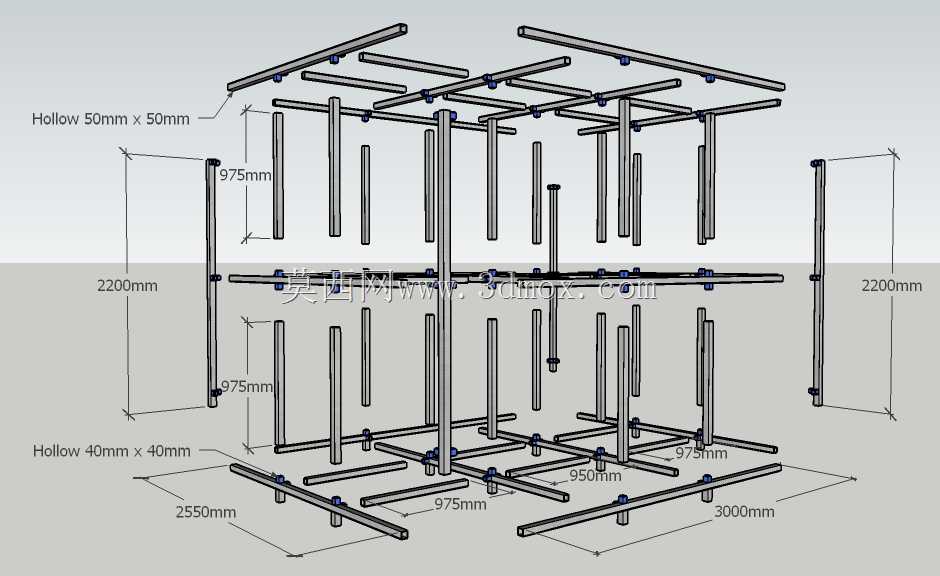

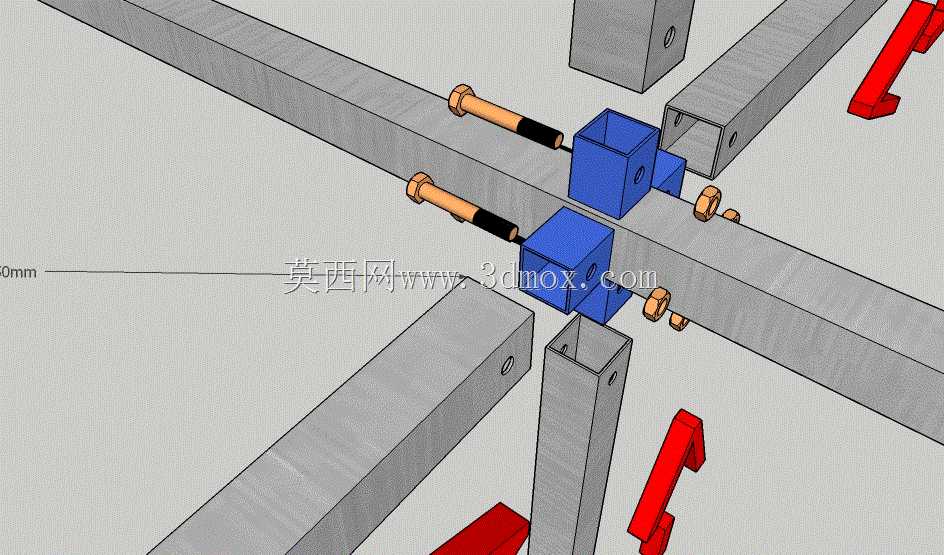

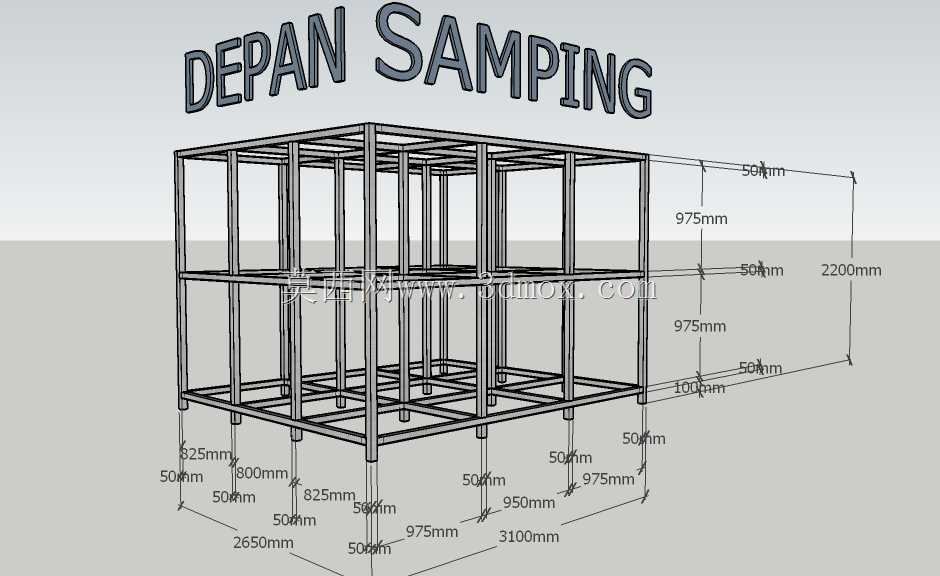

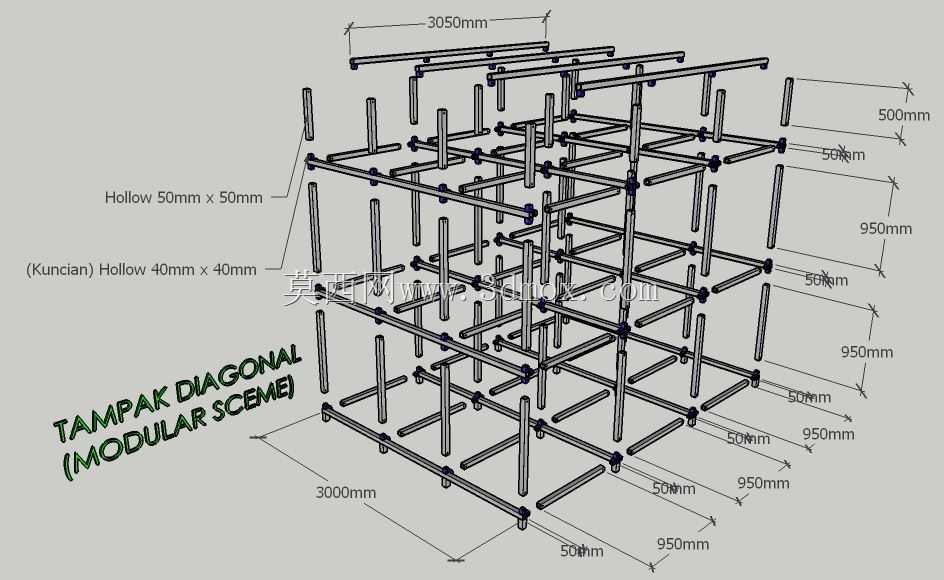

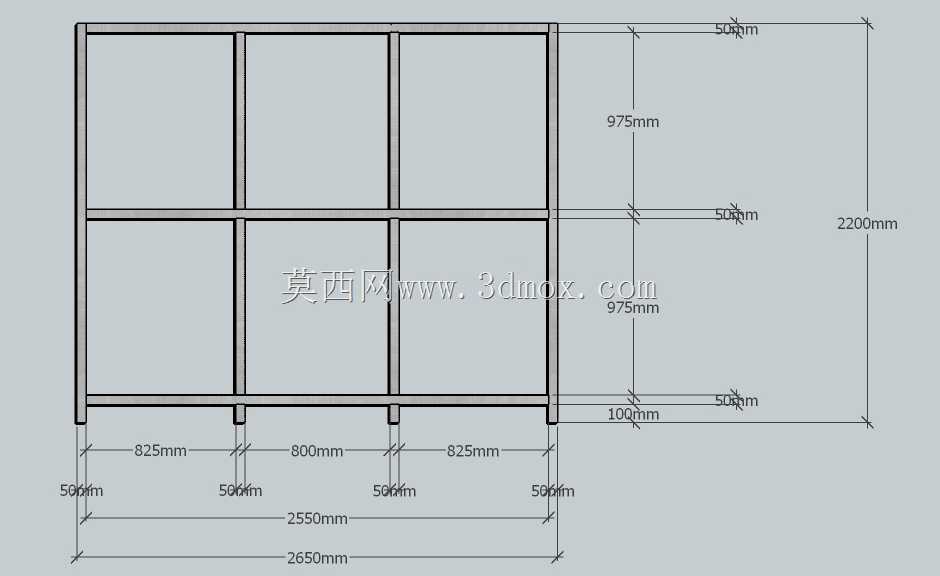

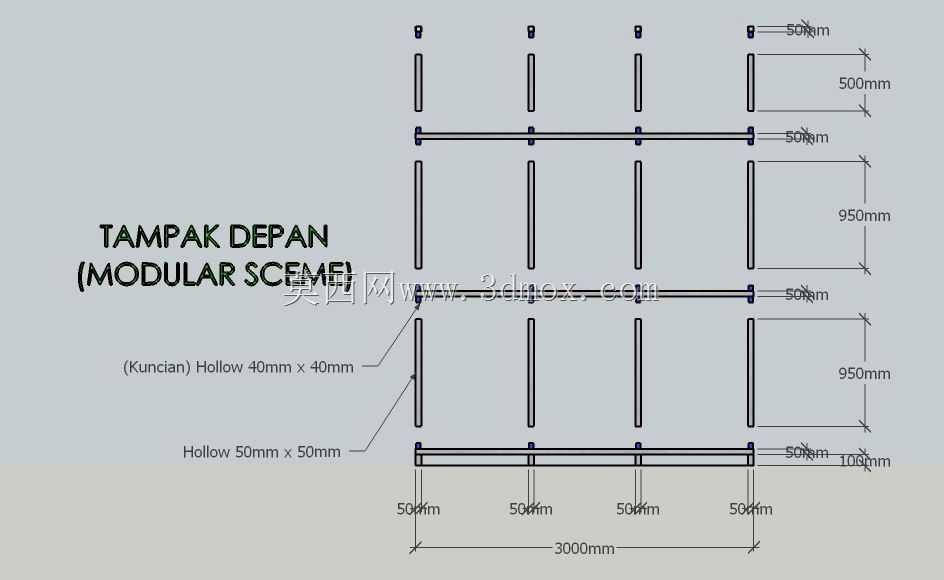

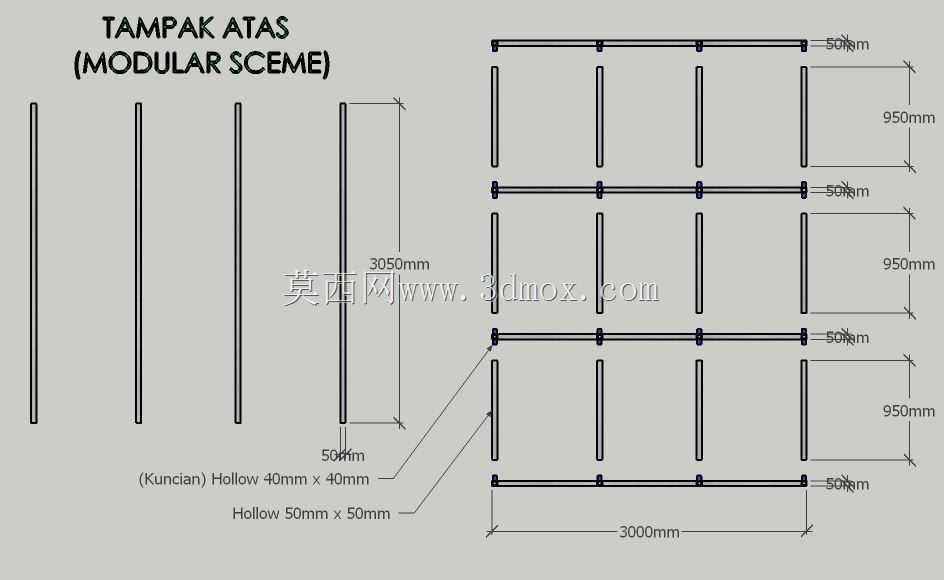

这类模块化空心管材支架，在中小批量生产的车间物料暂存、轻型设备承载、生产线旁工位辅具搭建场景中应用十分广泛，相比焊接式固定机架，它不需要动火作业，现场组装调整的灵活度极高，能适配不同场地的边界限制，也方便后期根据工艺变动快速调整结构布局。设计之初就优先考虑了快装需求，所有管材连接节点采用标准连接件锁紧，不需要复杂的加工工序，管材本身选用空心截面，在保证结构抗弯抗扭刚度的前提下，尽可能降低整体自重，减少材料冗余，同时空心管内壁也可预留走线路径，方便后期搭载工位照明、传感器布线等附属需求。从尺寸边界来看，整体框架的长宽高分别控制在3000mm、2550mm、2200mm，内部通过横竖管材的分层排布，划分出不同的承载区间，层间预留的975mm、975mm、950mm等间距，是结合常见周转箱高度、轻型操作设备的安装尺寸做的匹配，既不会因为层间距过小浪费垂直空间，也不会因为间距过大导致管材跨度过大产生挠度变形。管材规格区分了两种截面，外围主承载框架采用50mm×50mm的空心方管，承担整体结构的主要载荷，内部次梁、分隔杆件采用40mm×40mm的空心方管，在满足局部承载要求的同时进一步控制整体重量。实际组装时，只需要按照排布顺序将管材通过连接件对位锁紧，不需要专业焊接人员操作，普通车间运维人员即可完成搭建，后期如果需要移位或者调整尺寸，只需要松开对应节点的连接件，重新排布管材位置即可，材料可以重复利用，不会像焊接机架那样切割改动后产生大量废料。结构的受力传递路径也做了优化，所有竖向管材垂直落地，将上层载荷直接传递到地面，横向管材的载荷通过节点连接件均匀分散到相邻竖管上，避免局部应力集中，在常规的工位承载、轻型物料堆放场景下，不需要额外做加强筋处理就能满足使用刚度要求，不会出现明显的晃动变形。这种结构也很适合作为非标自动化设备的外围护框架、小型检测设备的支撑台架，只需要根据搭载设备的安装孔位，在对应管材位置加装安装板即可，不需要重新整体设计机架，能大幅缩短非标项目的设计交付周期，降低定制机架的加工成本。
