立式可调工作站PC主机承载支架结构

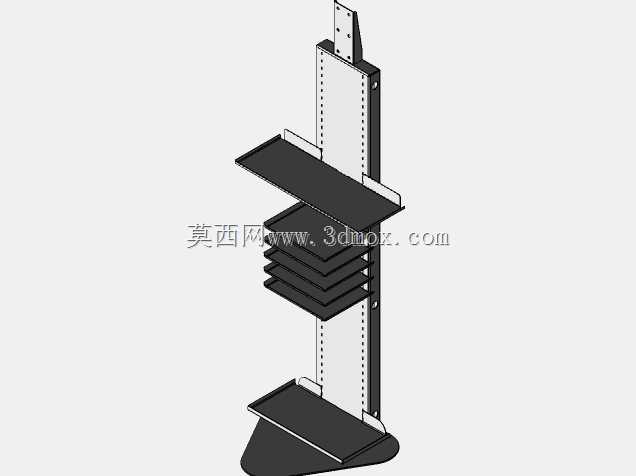

这类立式PC承载支架主要应用在工业工作站、产线工控机位、检测设备旁的主机安置场景，解决传统台式主机直接落地放置易积灰、被工位物料磕碰、占用操作台面空间的问题，尤其适配洁净车间、设备密集型工位的主机规整安装需求。从结构设计来看，整体采用立式立柱作为主承载基体，立柱沿长度方向排布多组等距安装孔位，可根据现场主机尺寸、操作视线高度、周边设备干涉情况灵活调整各层托架的安装高度，适配不同规格的工业PC主机、小型工控机甚至配套的IO扩展模块的分层承载。上下分布的托架采用折边钣金结构，边缘做压边处理避免钣金锐边划伤操作人员，托架折边同时起到侧向限位作用，防止主机在设备运行产生振动时出现滑移脱落，最上层设置的立式安装板可用于固定显示器支架、操作按钮盒或者小型接线端子排，拓展支架的集成安装能力。设计过程中优先考虑安装边界的适配性，立柱背部预留壁挂安装孔，既可以直接落地放置搭配底部配重底座使用，也可以通过膨胀螺丝固定在墙面、设备机架立柱侧面，安装时仅需预留立柱宽度加两侧各50mm的操作空间即可完成托架高度调整、主机固定的操作，无需额外预留过大的安装空位。承载层面每层托架做了加强筋压型处理，在采用薄板钣金加工的前提下保证单托架可承载常规工控主机的重量，避免长期承重出现托架下挠变形，层间预留的间隙可满足主机散热通风需求，无需额外加装散热辅助结构即可保证主机运行时的空气流通。各部件之间采用螺栓连接，无焊接结构，方便现场根据实际使用需求增减托架数量，也便于后期部件损坏后的单独更换维护，整体结构无复杂曲面，全部采用激光切割、折弯工艺即可完成加工，加工精度容易控制，装配时无需专用工装即可完成整体组装，适配小批量定制加工的生产需求。
