双层开放式服务器承载机架结构设计

在中小规模IT机房、门店后台运维区、小型工作室网络节点这类场景里，经常会遇到设备摆放零散、走线混乱、运维操作空间不足的问题，这款双层开放式机架就是针对这类非标准机房的零散设备承载需求设计的。不同于全封闭的标准机柜，这款机架采用开放式框架结构，没有侧封板与前后柜门，日常检查设备运行状态、插拔线材、更换故障硬件时不需要拆卸门板，操作动线更短，很适合需要频繁调整设备、运维频次高的小型部署场景。

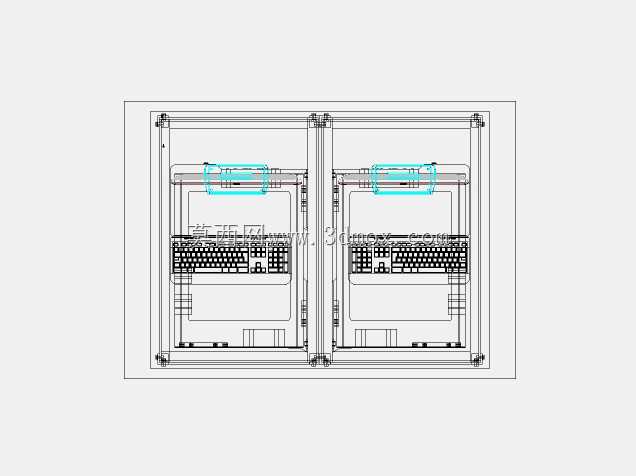

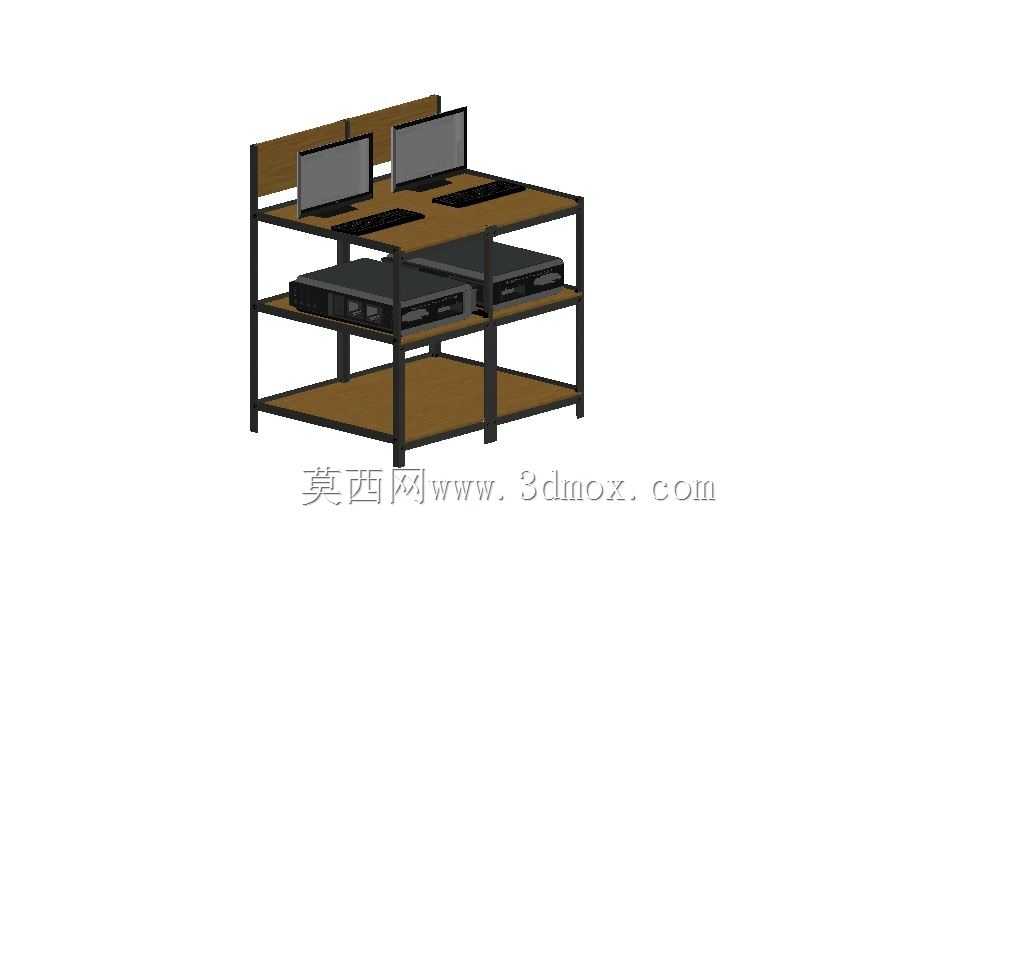

从结构设计逻辑来看，机架整体采用方管焊接的框架主体，搭配多层木质层板作为承载面，框架的立柱与横梁连接处做了满焊处理，避免长期承重后出现连接位松动变形的问题。层板的安装位置预留了调节余量，可以根据实际摆放的服务器主机、显示器、键盘外设的高度差，灵活调整层间距，不会出现设备高度过高塞不进层间的尴尬情况。顶层预留的双工位操作位，可以同时摆放两台显示器与配套键盘鼠标，方便运维人员直接在机架旁完成设备调试、状态查看的操作，不需要额外搭配独立工作台，节省了机房内的有限空间。

考虑到实际安装与摆放的边界要求，这款机架的整体宽度控制在1.2米左右，深度0.6米，整体高度1.1米，不需要做地面固定，直接平稳放置在平整地面即可使用，底部框架做了加宽的触地边，即使上层摆放满设备，整体重心也保持在框架投影范围内，不会出现侧翻风险。中间的设备承载层预留了足够的散热间隙，服务器主机运行时产生的热量可以通过开放式的框架结构自然散出，不需要额外加装强排风散热组件，降低了运维时的噪音与能耗。走线方面，框架后侧没有设置挡板，设备的电源线、网线可以直接从后侧梳理排布，不需要穿过预留的穿线孔，布线调整时更加灵活，对于临时增减设备的场景适配性更强。

不同于工业级标准机柜的厚重设计，这款机架的自重更轻，在需要调整机房布局、挪动设备位置时，只需要两名运维人员就可以完成抬运移位，不需要借助叉车等辅助搬运设备。层板表面做了耐磨处理，长期放置设备也不会出现表层起鼓、磨损掉渣的问题，框架的金属表面做了防锈喷塑处理，即使在湿度稍高的地下机房环境里使用，也不会轻易出现锈蚀掉漆的情况。在实际选型适配时，需要注意每层的承载上限，单层层板承重不超过50kg，适合摆放1U、2U的小型服务器、网络交换机、小型存储设备以及配套的外设终端，不适合放置大型塔式服务器或者重型UPS电源这类大重量设备。
