多层分隔式工业储物置物架结构设计

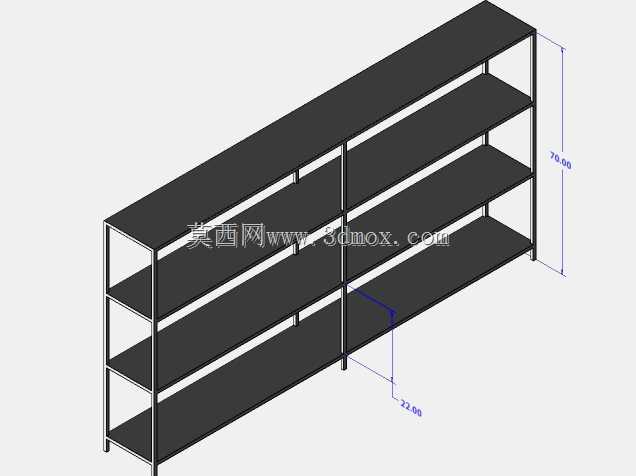

这款多层分隔式储物架的设计，最初是针对车间零散工装、加工辅料、待检小零件的规整存放需求做的结构方案，区别于常规无分隔的通层货架，在每层中间增设竖向分隔立柱，把单一层板的存放空间拆分为两个独立区域，避免不同品类物料混放导致的拿取混乱，也能减少长条状物料堆叠时的侧滑倾倒风险。从安装边界来看，整体高度控制在700mm，层间净距220mm，这个尺寸是结合车间工位旁的操作空间定的——既不会因为架体过高遮挡操作人员的视线，也能适配常用的零件盒、小型工装夹具的摆放高度，不用踮脚或者弯腰就能拿到中层存放的物件，适合放置在钳工台旁、生产线边作为临时暂存架使用，也可以固定在墙面作为工具挂架下方的补充储物结构。设计上采用方管做整体框架，框架的横竖杆件连接位置做了平齐处理，没有突出的尖角，避免车间人员走动时剐蹭工装或者刮伤工作服，层板选用平整的实心板材，表面没有凸起的加强筋，方便放置盒装零件、纸质工艺文件这类怕硌压的物品，不会因为层板表面不平整导致文件折损、零件盒放置不稳。在实际应用场景里，这类架体除了生产车间使用，也可以放在仓储区的拣货工位旁，存放高频拣选的标准件、包装辅料，分隔设计能让不同规格的螺丝、垫片、打包耗材分区域摆放，拣货时不用在整层物料里翻找，能缩短拿取路径的时间。结构受力层面，框架的竖向立柱做了通长设计，从底部一直延伸到顶层架体，每层的横向支撑直接和立柱连接，层板的承重荷载能直接通过横向杆件传递到立柱，再分散到地面，不会出现层板中部下垂变形的问题，单层层板的承重设计能满足常规车间小件物料的存放需求，不需要额外加装中间支撑腿，架体底部留了10mm的离地间隙，方便日常清扫地面的铁屑、杂物，不会出现卫生死角。考虑到车间可能存在的油污、切削液溅落情况，架体的所有杆件和层板都做了表面平整处理，没有复杂的镂空花纹，溅落的油污用抹布就能直接擦拭干净，不会藏污纳垢。架体的整体宽度可以根据实际安装位置做模块化拼接，单组架体的分隔位置是固定的，多组拼接时可以直接并排摆放，不需要额外的连接配件，就能形成更长的储物面，适配不同长度的工位布局需求。
