多层框架式工业电池承载支架结构

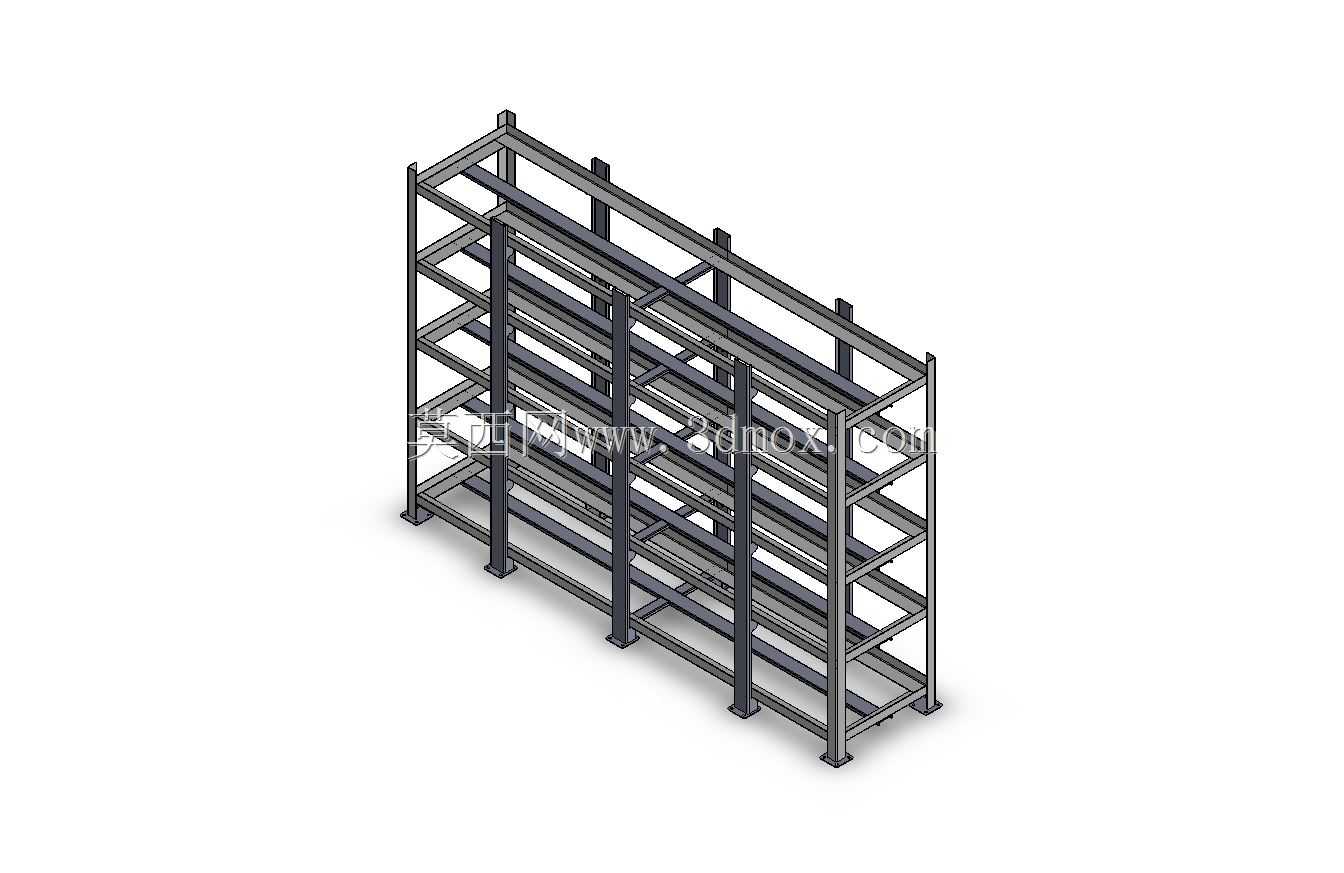

在工业储能、后备电源配套、机房供电系统搭建场景中，电池组的排布固定直接影响供电稳定性与后期运维效率，这款多层框架式承载支架，正是针对多组工业电池集中排布需求设计的支撑构件。从结构设计逻辑来看，整体采用开放式型材拼接框架思路，没有多余的封闭包覆结构，一方面能最大化降低支架自重，减少安装基面的承重负载，另一方面开放的层间空间可以给电池组预留充足的散热间隙，避免多组电池密集排布时热量淤积，影响电池循环使用寿命。支架的竖向承重构件采用等距排布的支撑立柱，横向通过多道横梁做分层连接，每层的横梁间距经过匹配对应规格电池的外形尺寸做了适配，电池放置后不会出现横向窜动，同时层间预留的操作空间，能满足后期运维时单组电池的拆装、接线操作需求，不需要整体拆解支架结构。从安装边界来看，支架整体为规整的长方体框架轮廓，底部支撑脚的安装孔位做了统一的间距设计，可直接通过膨胀螺栓固定在水泥基面或者钢制平台上，不需要额外做过渡转接件，安装时的水平校准可以通过调整支撑脚的微调结构完成，适配存在一定平整度误差的安装基面。在功能特性上，框架的边角位置都做了圆弧过渡处理，避免安装、运维过程中尖锐边角划伤操作人员或者电池外层绝缘护套，横向横梁上预留的标准化安装槽位，可以根据实际使用的电池尺寸，灵活调整层间的分隔卡位，适配不同容量、不同外形尺寸的工业电池固定需求，不需要重新加工支架构件。不同于一体式焊接的固定支架，这款框架结构的构件全部采用标准化连接件拼接，运输过程中可以拆成散件打包，大幅降低运输体积，现场组装时只需要对应孔位锁紧连接件即可，不需要复杂的焊接设备，普通运维人员参照装配指引就能完成组装作业。在实际应用中，这类支架除了用于机房UPS后备电池组排布，也可适配小型分布式储能电站的电池组固定，或者工业设备配套的外置电池组承载场景，结构的承重冗余经过匹配常规工业铅酸电池、磷酸铁锂电池的单组重量做了校核，正常排布满载情况下不会出现结构变形，竖向立柱的受力传导路径直接，每层电池的重量都能通过横梁均匀传导到四根主立柱上，再传递到安装基面，不会出现局部应力集中导致的构件弯折问题。
