多安装位钣金结构支撑支架

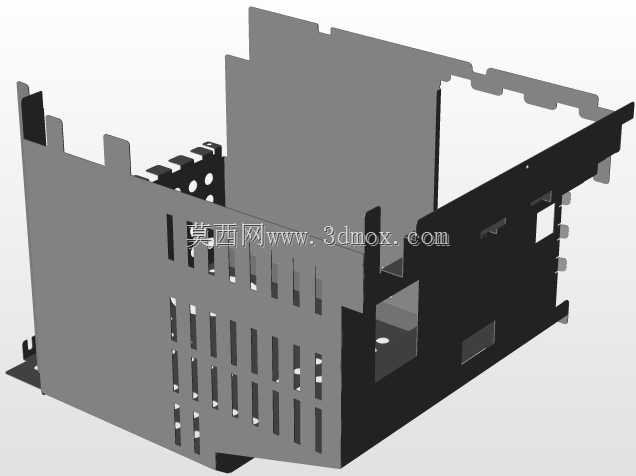

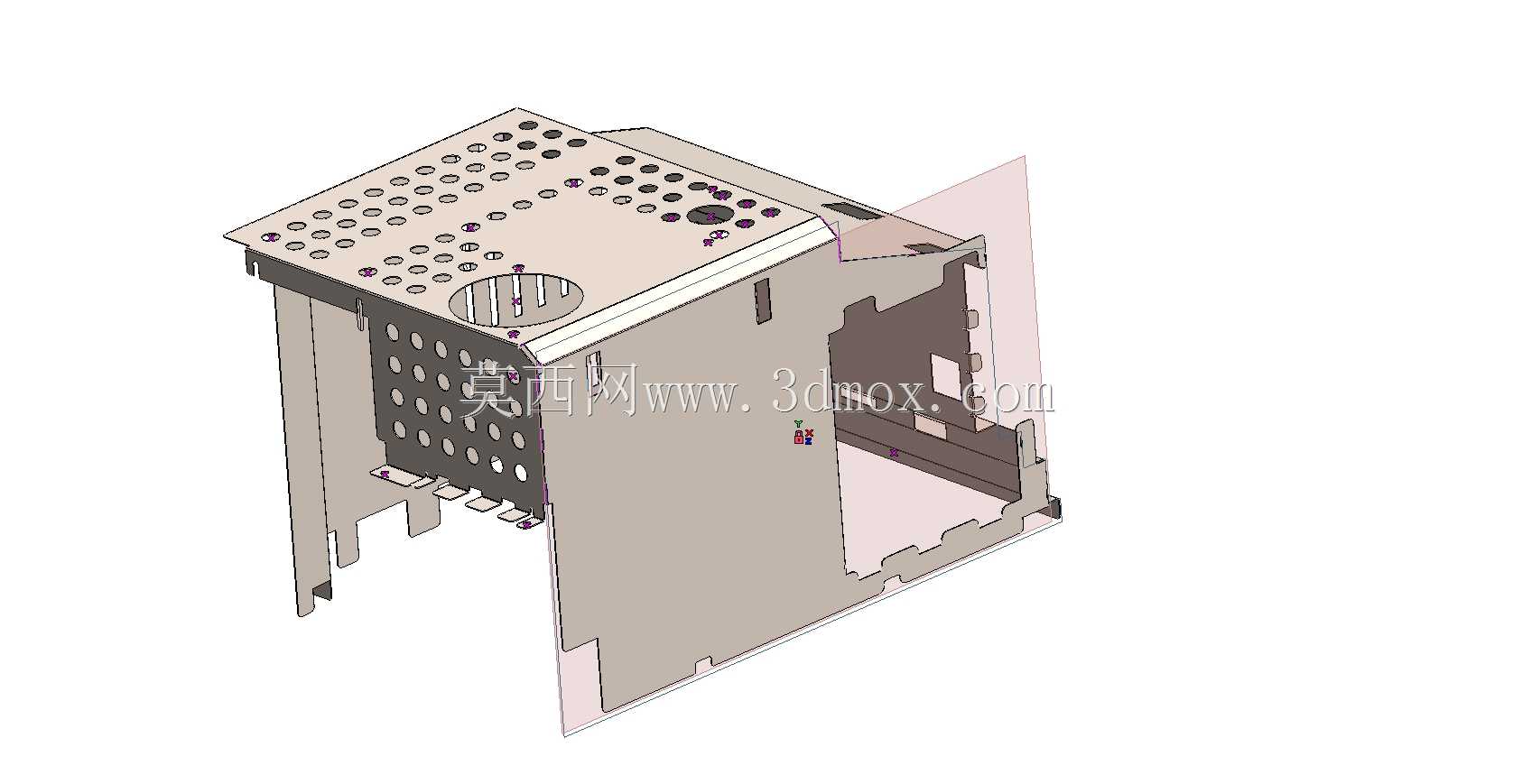

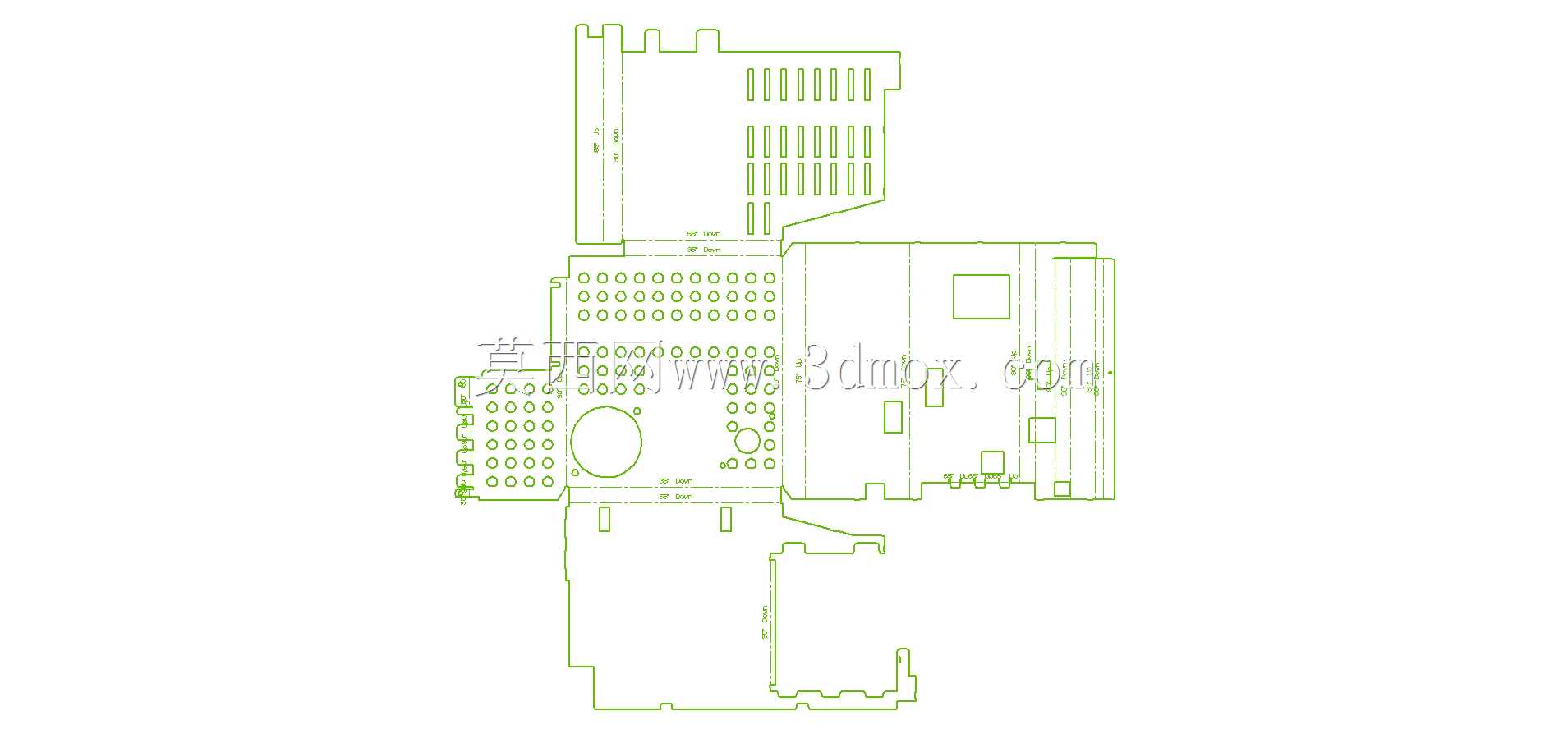

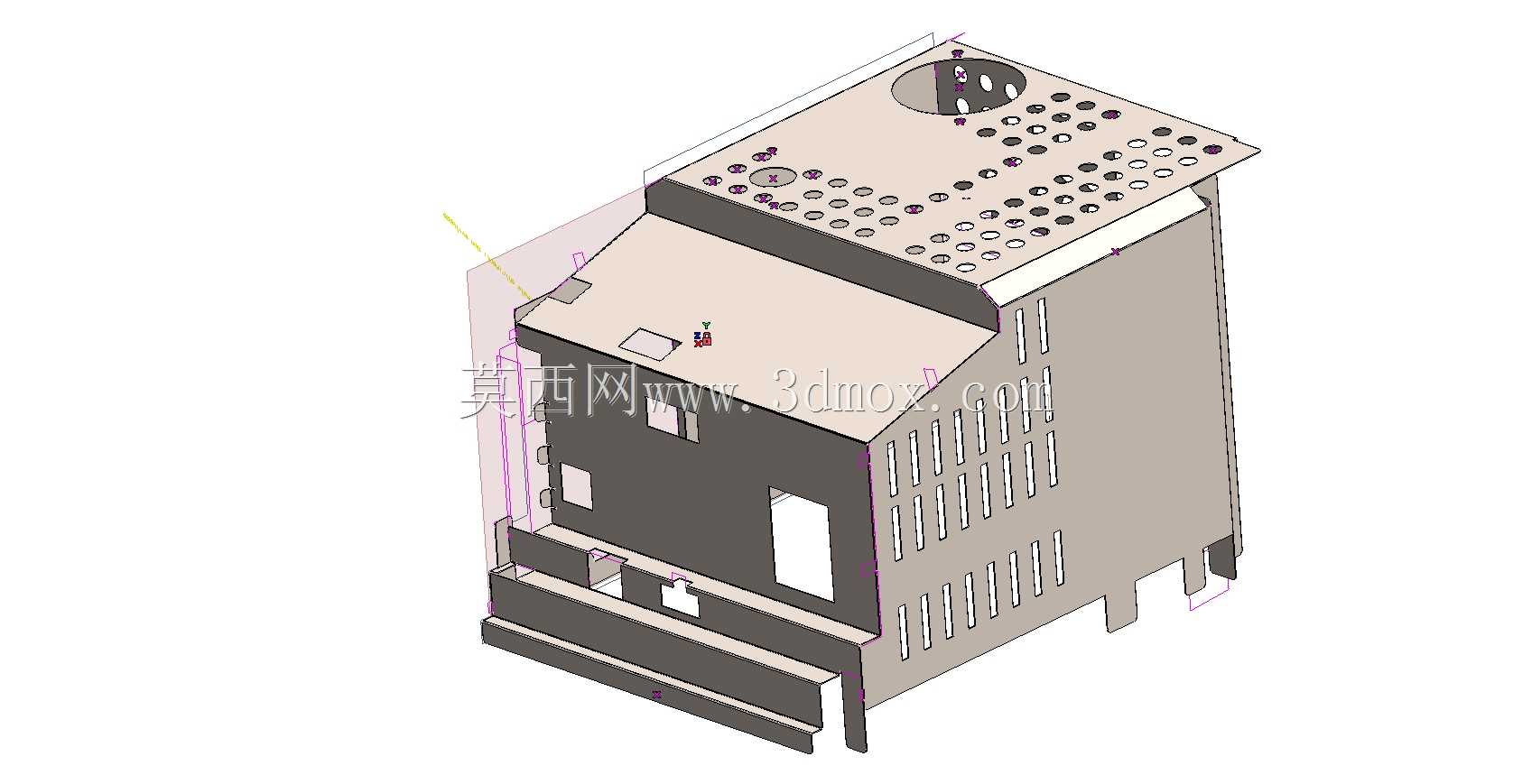

这款钣金支架在工业设备的内部装配场景中应用十分广泛，常见于工控机箱、通讯机柜、自动化设备机架的内部层板承托、功能模块固定场景，也可用于非标设备中零散电气元件、小型功能组件的安装承载，替代传统型材拼接的支撑结构，减少装配环节的加工工作量。从结构设计来看，整体采用一体化钣金折弯成型工艺，主体承载面排布了多组不同规格的安装孔位，包含圆形通孔、长条形调节孔以及密集的散热通风孔组，既可以适配不同安装尺寸的元件固定需求，长圆孔还能抵消装配过程中的累计公差，给安装调试留出微调余量，密集孔组则兼顾了承载区域的通风散热需求，避免安装在支架上的发热元件积热。支架的侧边设计有多组折弯翻边结构，翻边处同样预留了固定孔位，既可以通过翻边与设备主框架的型材面贴合锁附，提升整体连接的刚性，折弯结构本身也能大幅提升薄板零件的结构强度，避免大跨度承载时出现板面变形。在安装边界上，支架的整体轮廓适配标准机柜的内部安装间距，各折弯边的避让缺口经过精准计算，安装后不会与机柜内的走线槽、相邻安装模块产生干涉，下方延伸的折弯支脚可以分担主体承载面的承重载荷，将受力均匀传导到主框架的安装梁上，避免局部应力集中导致的连接失效。设计过程中充分考虑了钣金加工的工艺性，所有折弯内角都预留了合理的折弯半径，孔位距离折弯边的距离满足钣金冲压的最小边距要求，无需额外增加工艺缺口即可完成加工，有效降低生产环节的加工成本，同时各安装面的平面度公差控制在合理范围内，保证安装元件时不会出现贴合间隙，提升装配的可靠性。不同区域的孔位排布经过受力仿真验证，在额定承载范围内不会出现永久形变，表面无尖锐毛刺，装配过程中不会划伤操作人员或线缆表皮，适配常规的钣金表面处理工艺，可根据使用场景选择喷塑、镀锌等不同表面处理方式，满足不同工况下的防腐蚀、绝缘使用需求。
