法兰式机架柱支撑连接构件

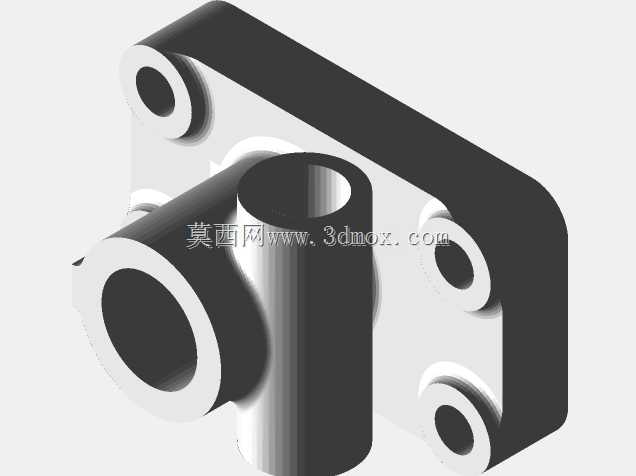

这类带法兰安装面的柱形支撑构件，常见于各类工业设备的机架拼接、动力单元辅件固定、输送线侧边导向组件安装场景中，承担着垂直方向载荷传递、横向安装基准定位的核心作用，区别于普通焊接式支撑柱，一体成型的结构能避免焊接应力带来的长期形变问题，在需要反复拆装调整的模块化设备机架中应用尤为广泛。从结构设计逻辑来看，构件主体采用带通孔的柱形筒体作为核心受力段，筒体一端延伸出方形法兰安装板，法兰板上均匀分布四个沉头安装孔，安装时可将螺栓完全沉入孔内，避免螺栓头突出干涉相邻部件的装配，筒体的内孔可直接穿设传动轴、气路管线或是作为定位销的配合孔位，减少额外加装导向套的工序。设计阶段需要重点匹配安装边界尺寸：方形法兰的边长需要覆盖安装位的受力区域，四个安装孔的孔距要对应通用型材的安装槽间距或是设备基板的预留孔位，筒体的伸出长度要根据相邻部件的间隙确定，既要保证支撑强度足够，也要避免过长导致构件悬臂受力过大出现弯折。实际选型应用时，需要注意筒体与法兰衔接处的圆角过渡设计，这个位置是应力集中的高发区域，合理的圆角半径能大幅降低交变载荷下的开裂风险，构件的安装端面都做了铣平处理，装配时不需要额外打磨贴合面就能保证安装垂直度，减少现场装配的调整工作量。在自动化生产线的机架搭建中，这类构件常用来安装传感器支架、小型气动元件的安装座，或是作为防护栏的立柱固定座，相比角铁焊接的支撑结构，该构件的装配精度更高，拆装后重复定位的误差能控制在0.1mm以内，适合需要定期更换工位、调整设备布局的柔性生产场景。建模过程中需要重点控制安装孔的位置度公差，筒体的同轴度公差也要符合装配要求，避免穿设轴类零件时出现卡滞问题，法兰面的平面度直接影响安装后的垂直度，建模时要预留合理的加工余量参考，方便后续工艺人员编排加工工序。
