立式斜置管材存放油管架结构设计

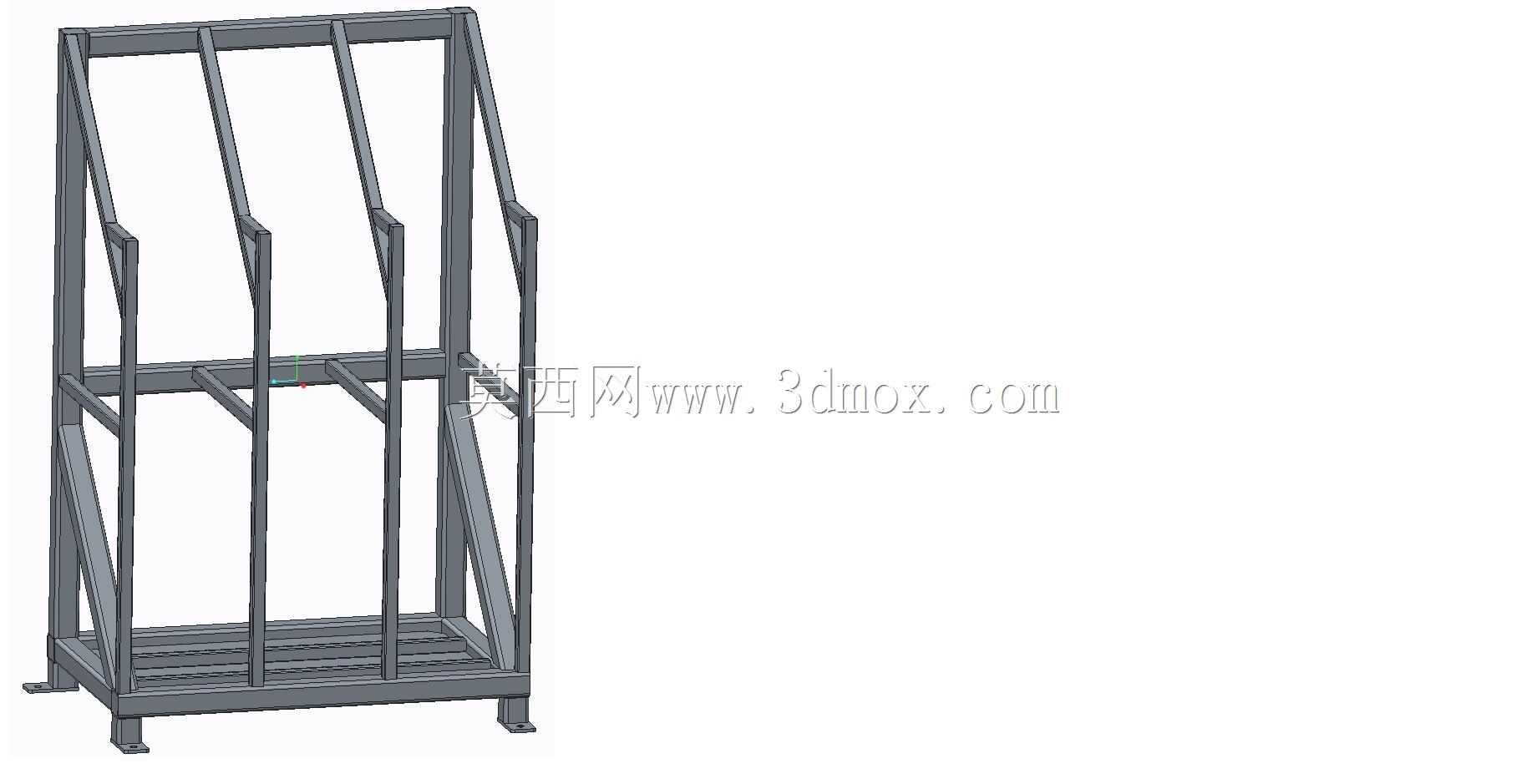

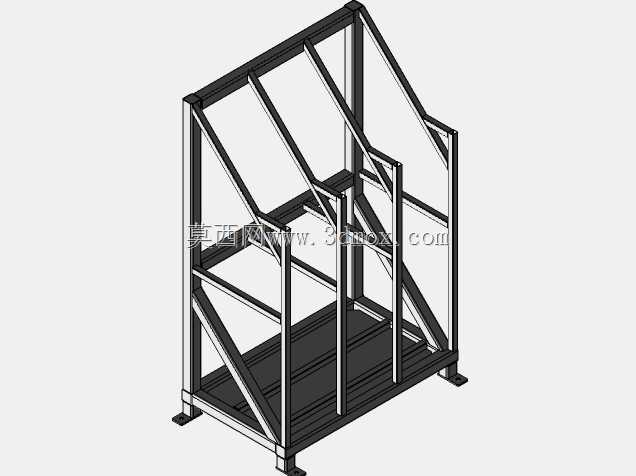

在机械加工车间、液压设备维保站点、管材仓储区域，长条形油管、棒料、细长轴类工件的存放一直是现场管理的痛点——这类工件长度普遍在1.5米至3米区间，若采用水平堆叠存放，取放时需反复挪动上层物料，不仅效率低下，还容易造成管材表面磕碰划伤，影响油管密封面的加工精度与后续装配质量，散乱堆放的长料还会占用大量地面空间，阻碍车间物流通道通行。这款立式斜置结构的油管存放架，正是针对这类长条形物料的存储需求设计，从现场使用场景出发优化了每一处结构细节。整体框架采用矩形钢管焊接成型，底部设置带安装孔的方形支脚，可通过膨胀螺栓与混凝土地面固定，避免满载时架体发生侧翻，支脚高度预留了100mm的叉车作业空间，方便整体转运调整存放位置。架体上部设置四道斜向支撑隔档，隔档与竖直平面呈12度夹角，单格隔档的净宽度为180mm，可同时容纳多根同规格油管斜靠放置，斜置角度经过反复验证，既保证管材依靠自重稳定贴靠在支撑梁上不会滑落，又能让作业人员站在架体正面就能清晰看到每根管材的端部标识，取料时无需探身翻找，单根取放不会干扰相邻格内的物料。架体中部设置两道横向连接梁，一方面提升整体框架的抗扭刚度，避免长期满载使用后架体出现焊接处开裂变形，另一方面可作为短料临时放置位，存放长度不足1米的油管接头、短接管等零散配件。底部设置三层水平格栅托板，托板采用等边角钢焊接成网格结构，网格间隙为30mm，既能兜住斜放管材的下端，避免管材直接接触地面积水、油污造成锈蚀，又能让落在架体上的切屑、灰尘从网格间隙掉落，方便日常清扫维护。设计过程中充分考虑了人机工程学要求，架体总高度控制在1.8米，最上层隔档的高度为1.6米，普通身高的作业人员无需借助登高梯就能完成所有格位的取放操作；架体总宽度为1.2米，深度为0.8米，单架满载可存放60至80根不同规格的液压油管，单位地面面积的存储效率相比水平堆叠方式提升4倍以上。框架所有焊接处均打磨去除焊渣毛刺，边角处做圆弧过渡处理，避免取放物料时划伤操作人员或刮破油管表面的防护层，表面可根据车间现场管理需求喷涂不同颜色的防锈漆，区分存放不同压力等级、不同材质的油管，进一步提升现场物料管理的规范性。
