外部均衡阀瓣配套浮动夹紧工装结构

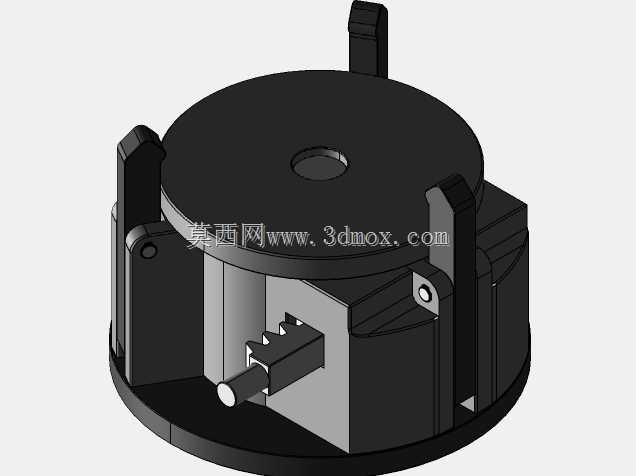

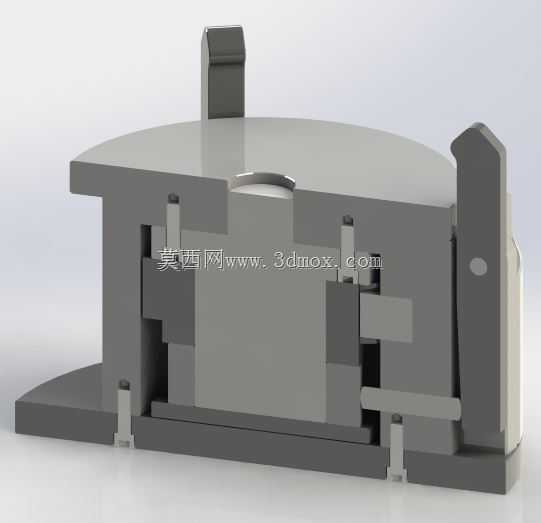

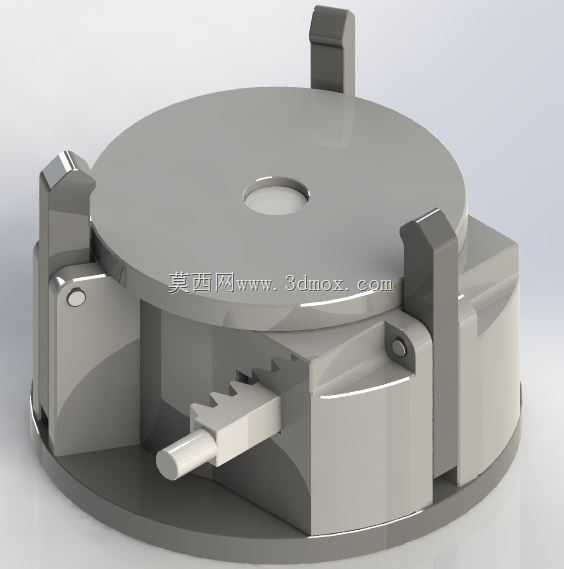

这套浮动夹紧结构主要服务于阀件加工工序中的工件定位装夹环节，在阀瓣类零件的车削、磨削、密封面研磨工序中应用广泛，可适配不同批次毛坯存在的微小形位公差偏差，避免刚性装夹带来的工件变形、定位偏移问题。从结构设计逻辑来看，整套机构没有采用传统的刚性压块直接施压方案，而是引入浮动凸轮的平衡夹紧原理，让夹紧元件能够根据工件的实际轮廓自动调整贴合位置，而非强制让工件适配夹具的固定定位面，这一设计能有效抵消毛坯件的铸造偏差、前序加工残留的形位误差，保证夹紧力均匀分布在阀瓣的安装基准面上，不会出现局部应力集中导致的薄壁阀瓣变形问题。整套夹紧动作的动力传递依托螺旋齿条与小齿轮的啮合副实现，这里的小齿轮可等效为楔形凸轮结构，当驱动齿条直线位移时，小齿轮产生回转动作，同时配合小齿轮轴的轴向间隙预留，让整个凸轮夹紧模块具备小范围的浮动自适应量，在夹紧过程中自动找正工件的平衡位置，实现多点均衡施压，避免单点位夹紧带来的工件翘起、加工振颤问题。从安装边界来看，整套夹具采用下部法兰式安装基面，可直接固定在机床工作台的T型槽上，基座底部的定位止口可与工作台中心定位孔配合，保证夹具回转中心与机床主轴的同轴度要求；上部的两个对称布置的夹紧压臂为开合式结构，张开行程可满足阀瓣工件的上下料空间需求，压臂的施压端镶嵌有硬质合金耐磨块，长期使用不会出现压痕凹陷，保证夹紧定位精度的持久性。在实际生产场景中，这类浮动夹具尤其适合薄壁环形、盘类阀件的精加工工序，相比传统三爪卡盘装夹，它的夹紧接触面积更大，单位面积施压更小，能有效降低薄壁件的装夹变形量，同时浮动自适应结构可减少人工找正的辅助时间，批量加工时的装夹一致性更好，不需要针对每个毛坯件单独调整夹紧块位置，操作人员只需将工件放置在下部定位支撑面上，驱动齿条动作即可完成自动找正夹紧，大幅提升阀瓣类零件精加工的合格率与加工效率。结构内部的滑动配合面均预留了合理的间隙与润滑通道，长期使用不会出现卡滞问题，夹紧力的大小可通过齿条的驱动行程进行微调，适配不同壁厚、不同材质的阀瓣工件装夹需求，避免夹紧力过大压伤工件密封面，或是夹紧力不足导致加工时工件移位。
