带水弯防臭双格栅不锈钢地漏结构设计

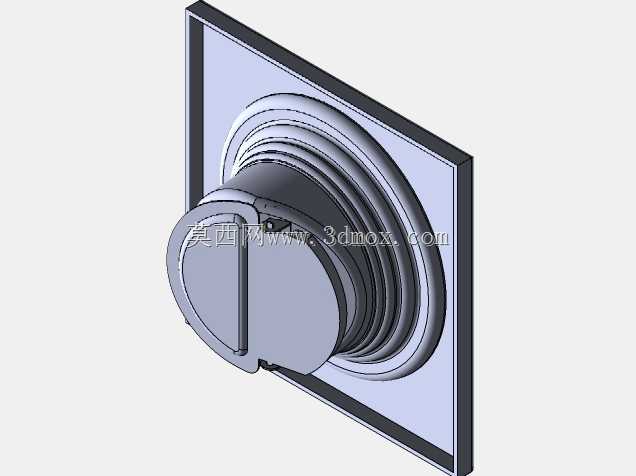

这款地漏的结构设计完全围绕民用排水场景的实际痛点展开，日常家装中卫浴间、阳台、庭院花池的排水节点，最常出现的问题就是排水管道内的异味反窜、爬虫顺着管道进入室内，还有毛发杂物堆积造成的堵塞难清理，这款产品的结构就是针对性解决这些问题。从安装边界来看，这款地漏适配常规4英寸的机架安装位，方形面板的尺寸刚好匹配常规家装贴砖时预留的地漏安装槽，安装时面板与瓷砖面齐平，不会出现凸起绊脚或者凹陷积污的问题，下水口的衔接段做了多层阶梯式的密封结构，和不同管径的PVC排水管道衔接时，都能保证贴合紧密，不会出现渗水漏缝的情况。核心的存水弯结构是集成在地漏本体内部的，不需要额外在管道下方加装外置存水弯，对于下沉深度不足的同层排水户型格外友好，水封高度满足日常使用的防臭要求，只要地漏内留存有常规高度的积水，就能完全隔断排水管道和室内空间的气体连通，从根源上解决异味反窜的问题。表面的双格栅设计做了分层的栏污结构，上层格栅的缝隙宽度控制在合理范围，能拦截头发、较大的杂物，避免这些杂物直接落入下方管道造成堵塞，下层格栅的结构配合自动闭合的密封挡板，在没有排水的时候挡板处于自然闭合状态，既能辅助强化防臭防虫的效果，也不会影响正常排水时的水流速度，当有水流冲下时，水压会自然推开挡板，水流可以快速通过，排水结束后挡板自动复位，不会出现卡滞留缝的问题。整体的结构拆解非常简单，需要清理的时候只需要把上层的格栅盖板拿开，就可以直接清理存水弯内积攒的杂物，不需要借助特殊工具，日常维护的门槛很低。材质选用不锈钢材质，长期处于潮湿的排水环境中也不容易出现锈蚀、镀层脱落的问题，面板的边缘做了薄边处理，和瓷砖衔接的位置打胶后缝隙均匀，不会出现藏污纳垢的卫生死角。在做三维结构建模的时候，各个配合件之间的公差预留也充分考虑了实际加工的精度要求，活动挡板的转轴位置做了耐磨的结构设计，长期反复开合也不会出现磨损松旷的问题，多层密封结构的配合间隙控制在合理范围，既不会因为间隙太小造成装配困难，也不会因为间隙太大影响密封防臭的效果。
