车间工位多挂点空气软管存放支架

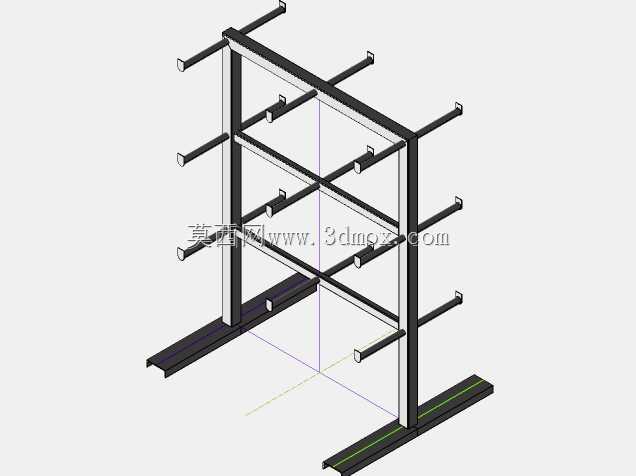

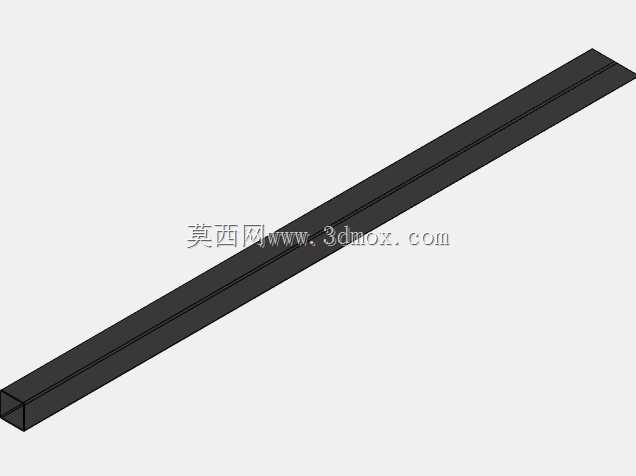

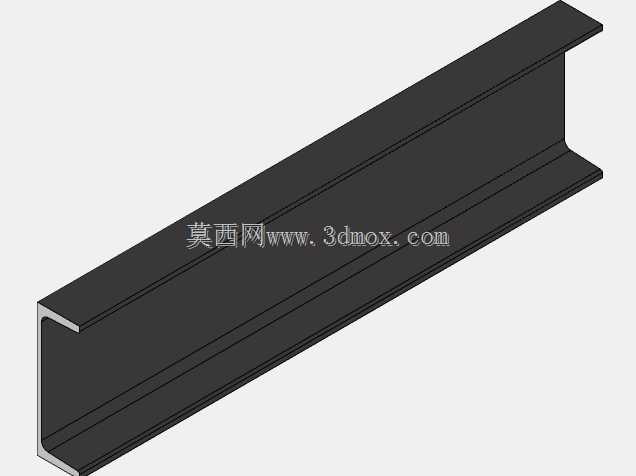

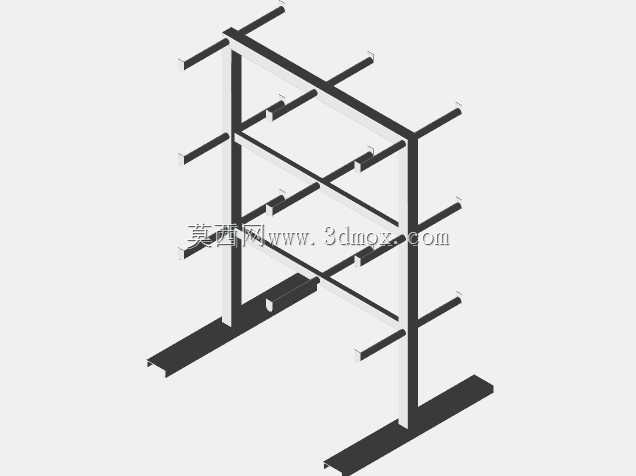

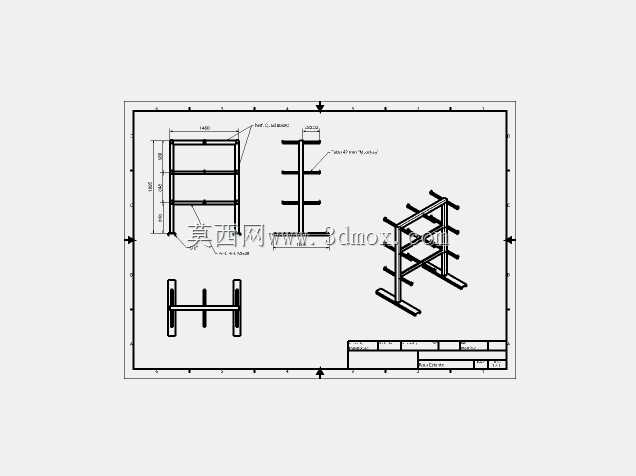

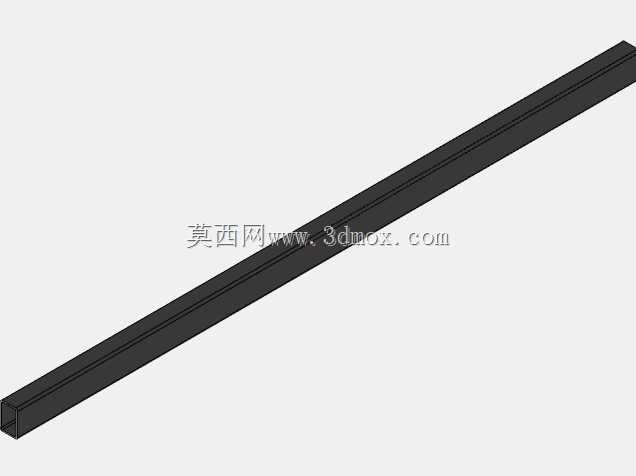

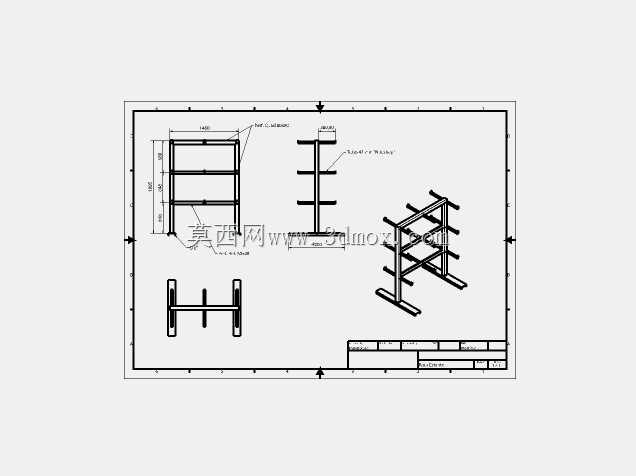

这类多挂点空气软管支架，主要应用在机加工车间、装配工位、汽修作业区这类需要频繁取用压缩空气管路的作业场景，日常用来规整不同长度、不同接口规格的空气软管，避免软管随意拖曳在地面造成碾压破损、接口积灰，或是绊倒过往作业人员，从现场管理层面减少管路损耗与作业安全隐患。从结构设计来看，整体采用双侧对称的悬臂挂点布局，左右两侧各设置三排向外延伸的挂杆，每排挂杆对应一个独立的软管悬挂位，可同时容纳六根不同用途的空气软管，挂杆末端做了上翘的限位结构，防止软管在取放过程中从杆端滑落；底部采用两个平行的落地支撑脚，支撑脚沿支架进深方向延伸足够长度，即便挂满充气管路也不会出现侧翻问题，无需额外打膨胀螺栓固定在地面或墙面，可根据工位调整需求灵活挪动位置。设计过程中优先考虑了作业人员的取放便利性，挂点高度按照成年人站立作业的手臂舒适操作区间设置，最高层挂点距离地面的高度控制在1.8米以内，最低层挂点距离地面留足0.3米的间隙，避免软管垂落接触地面沾附切削液、铁屑等杂物；相邻挂杆之间预留了150毫米以上的横向间距，取放单根软管时不会剐蹭到相邻位置的管路，减少管路之间的缠绕问题。支架主体框架采用矩形型材拼接成型，横竖型材的连接位置做了斜向加强筋处理，长时间悬挂满负载的软管也不会出现框架变形、挂杆下垂的问题；所有型材的外露棱边都做了倒圆角处理，取放软管时不会刮破软管外层的橡胶防护层，也不会划伤作业人员的手部。安装使用时不需要复杂的装配工序，直接将支架放置在工位侧方的空闲区域即可，整体占地宽度控制在1.2米以内，进深不超过0.6米，不会占用过多的工位操作空间；如果是固定工位长期使用，也可以通过底部支撑脚上的预留孔位打膨胀螺栓与地面固定，进一步提升支架的稳定性，适配大口径、大重量的高压空气软管存放需求。日常使用过程中，不同功能的空气软管可以分挂在不同挂点，比如吹尘枪连接管、胎压检测充气管、气动工具供气管可以分类悬挂，作业人员需要使用时可直接快速取用，不用在杂乱堆放在地面的软管堆里翻找，能有效压缩工位辅助作业的准备时间，提升现场作业效率。
