工业生产用多层悬臂式机架支撑结构

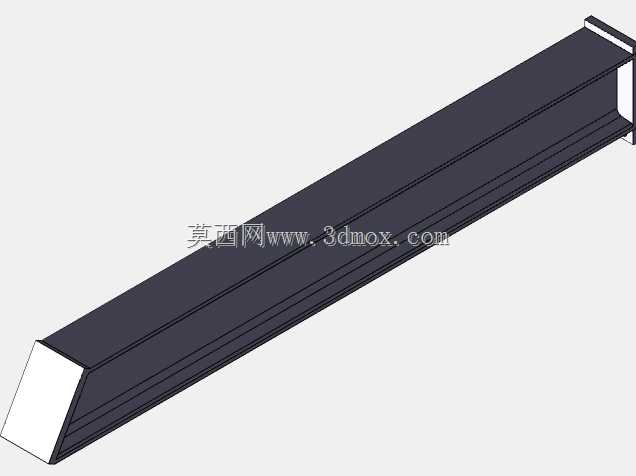

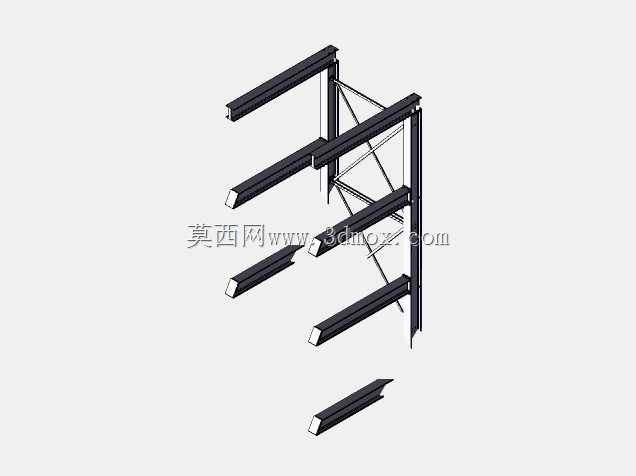

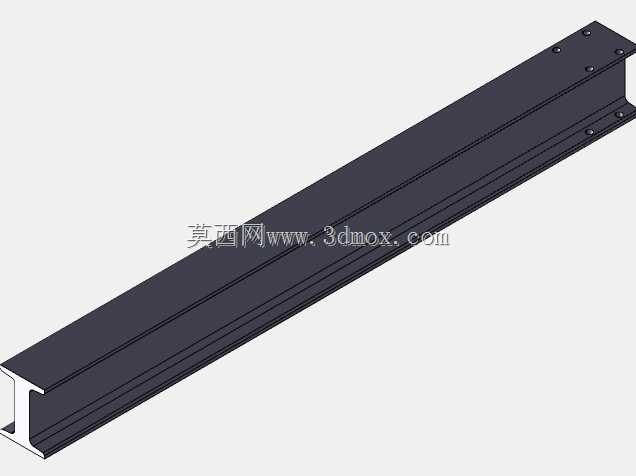

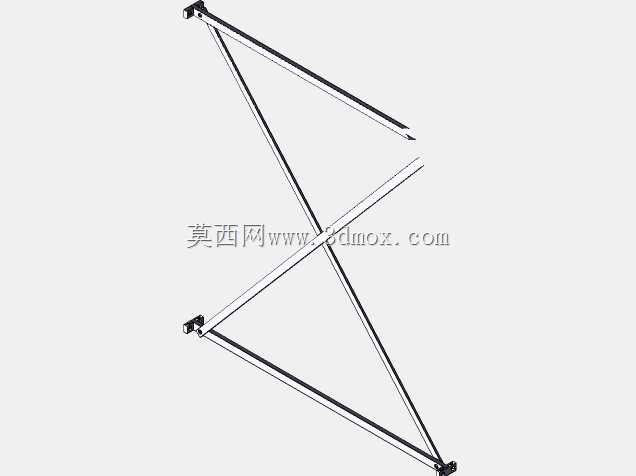

这类悬臂式机架结构常应用在车间生产线侧边、仓储拣选工位旁、设备运维操作区等场景，主要用来承托轻型物料盒、小型工装夹具、待加工小型工件或是管线排布托架，解决垂直立柱侧边的空间拓展需求，避免额外占用地面通行面积，在空间局促的中小型加工车间、装配工位上应用十分普遍。从结构设计来看，整体采用垂直主立柱作为核心承载基体，主立柱采用加厚型钢加工，保证垂直方向的抗弯抗扭性能，每一层悬臂梁都通过三角斜撑结构与主立柱连接，斜撑分别连接悬臂梁根部与主立柱对应点位，形成稳定的三角形受力结构，抵消悬臂端加载后产生的下弯力矩，避免悬臂长期承重出现形变。悬臂梁采用标准型钢裁切加工，端部做斜切收边处理，既可以避免尖锐边角划伤操作人员，也能减少端部的应力集中，提升构件的疲劳寿命。设计过程中优先考虑了安装适配性，主立柱背部预留了多组安装孔位，可以直接通过膨胀螺栓固定在建筑墙面，或是通过连接角码固定在现有设备的立式框架上，不需要额外制作复杂的安装基础。各层悬臂的间距可以根据实际承载需求调整，斜撑与主立柱、悬臂的连接点位都预留了标准栓接孔位，现场安装时可以根据需要承托的物料高度灵活调整层距，不需要额外进行焊接作业，降低现场安装的难度。从安装边界来看，主立柱的垂直安装面需要保证平面度误差不超过2mm/米，避免立柱安装倾斜后导致各层悬臂的受力不均，最下层悬臂距离地面的预留高度不低于200mm，方便地面清洁与小件物品掉落捡拾，最上层悬臂的高度不超过2.2米，符合常规操作人员站立取放物品的人机工程高度，避免取物时过度抬升手臂造成操作疲劳。单根悬臂的有效承载长度根据实际工位需求设置，悬臂伸出长度控制在主立柱截面高度的8倍以内，保证结构受力在材料许用应力范围内，悬臂上表面做平整处理，可以直接放置物料托盘，也可以额外加装防滑垫或是侧边挡条，防止放置的物品滑落。结构整体没有多余的装饰性构件，所有型钢构件的连接位置都做了倒角处理，去除焊接毛刺与裁切飞边，避免安装与使用过程中出现磕碰划伤，构件表面可以根据使用场景做喷塑或是镀锌处理，适配潮湿、多粉尘等不同的车间环境，延长结构的整体使用寿命。这类悬臂机架在实际使用中，还可以根据需求在悬臂端部加装挂钩、料盒挂架等附属配件，拓展工位的物料存放能力，相比落地式多层货架，这类贴墙或是贴设备安装的悬臂结构，能最大化利用垂直立面的闲置空间，在不影响地面作业与通行的前提下，拓展工位的存储与支撑能力。
