山地自行车20毫米轨距QR车顶支架适配结构

日常户外骑行活动中，跨区域骑行路线的转场往往需要依托车载运输完成，车顶搭载是目前家用车辆运输自行车较为常见的方案，而不同规格的自行车架与车顶横杆之间的适配问题，一直是骑行爱好者和车载配件设计人员需要解决的实际痛点。这款适配结构专门针对20毫米宽度的标准车顶横杆，以及快拆式（QR）结构的自行车固定支架设计，解决了不同规格接口无法直接匹配安装的问题。

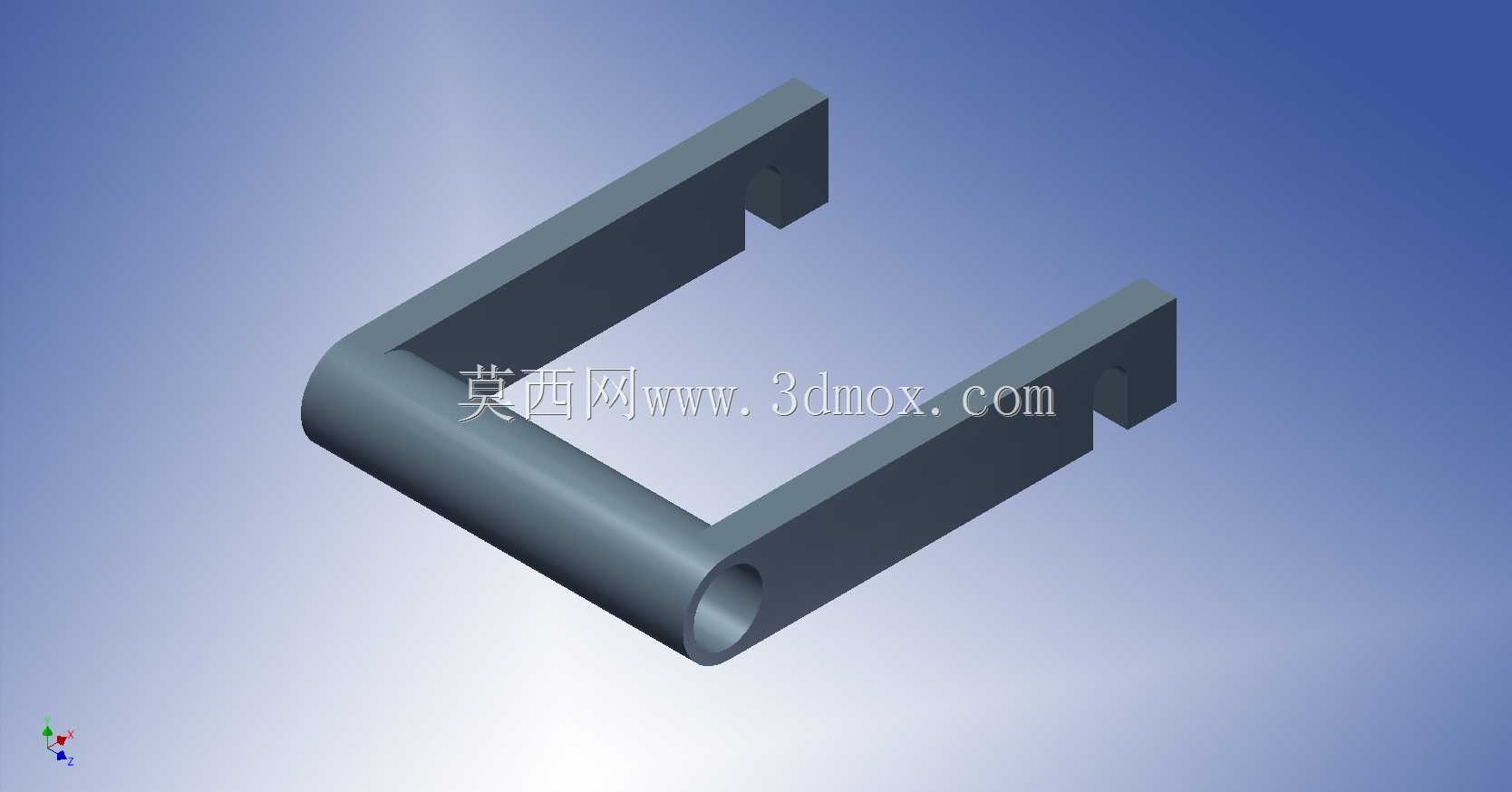

从结构设计来看，整体采用U型卡合式主体结构，一侧为圆弧过渡的筒状连接端，筒身内部预留贯穿的销轴安装孔，用于和QR支架的快拆拉杆配合，实现与自行车支架端的铰接固定；另一侧为两个平行的卡接臂，臂端内侧预留卡槽结构，卡接臂的间距严格匹配20毫米宽度的车顶横杆截面尺寸，安装时可直接卡入横杆的对应卡位，避免横向窜动。圆弧过渡段的设计一方面降低了结构应力集中的风险，在车辆行驶过程中承受颠簸冲击时，不会在转角位置出现应力断裂的问题，另一方面也避让了车顶横杆的弧形外轮廓，保证安装后贴合度足够，不会出现局部虚位。

安装边界方面，卡接臂的有效卡合深度经过实际装车验证，可适配市面上绝大多数厚度在2-3.5毫米区间的常规铝合金车顶横杆，筒状连接端的内孔直径匹配标准QR快拆杆的6毫米直径规格，无需额外加工扩孔即可直接穿入快拆杆完成锁紧。整个结构的壁厚设计兼顾了强度与轻量化要求，主体壁厚均匀设置在3毫米，在满足车载运输过程中承受自行车自重、行驶风阻、颠簸冲击载荷的前提下，尽可能降低配件自身重量，减少车顶负载。

实际使用场景中，该适配件不需要对原有车顶横杆或者自行车支架进行打孔、切割等破坏性改装，仅需将卡接臂卡入车顶横杆对应位置，再将QR支架的快拆杆穿入筒状连接端的内孔，锁紧快拆手柄即可完成安装，拆卸时仅需扳开快拆手柄即可快速取下，不需要额外工具，能够满足用户快速拆装、频繁切换搭载状态的使用需求。结构表面的棱边均做了圆角倒钝处理，避免安装过程中划伤手部或者车顶漆面，卡接臂内侧预留的防滑纹结构，可在锁紧后增大与横杆表面的摩擦力，进一步降低行驶过程中支架移位的风险。
