展览用概念立式集成设备结构设计方案

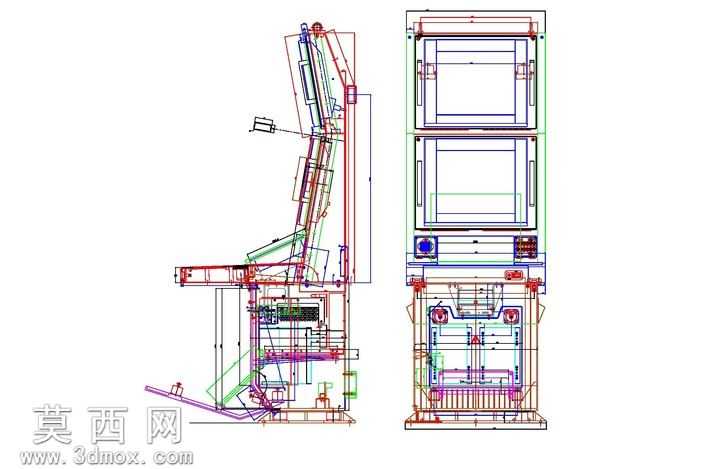

本套设计方案为面向展览展示场景打造的概念立式集成设备，整体采用双视图二维工程表达形式，分别呈现设备侧视装配结构与正视分层布局，完整还原设备从外部轮廓到内部组件的装配逻辑。建模阶段以功能分区为核心设计思路，将设备划分为底部承载基座、中部功能舱室、上部操作终端三大模块，侧视图清晰展现倾斜式操作端的支撑铰接结构、管线排布走向、底部脚踏触发机构的联动关系，各运动部件的连接位置、活动行程范围均通过线条分层标注，明确不同组件的装配层级与运动干涉边界。正视视图采用分层拆解的表达逻辑，呈现上下堆叠的双舱室结构，舱门的开合铰接位置、内部安装位的预留空间、底部操控面板的元件布局、侧边走线槽的排布路径都做了清晰的线条区分，不同功能的组件采用差异化颜色的线条标注，便于快速区分结构件、传动件、电气元件的所属区域。设计过程中充分考虑展览场景的展示需求，整体造型采用规整的立式长方体搭配倾斜操作端，既保证设备放置的稳定性，也符合观展人员的操作视角，底部基座预留了足够的配重安装空间与行走轮安装位，兼顾设备展示时的稳固性与转场移动的便利性。中部双舱室采用模块化设计思路，每个舱室可独立拆装更换内部功能组件，适配展览时不同的功能展示需求，舱门采用内嵌式密封结构，兼顾外观整体性与内部元件的防护需求。上部倾斜操作端通过多组可调铰接臂与主体结构连接，可根据展示需求调整操作面板的倾斜角度，铰接位置预留了阻尼件安装位，保证角度调整后的定位稳定性，操作端内部预留了显示屏、操控按钮的安装空间，侧边的走线槽与主体结构的竖向走线通道连通，保证内部管线排布整齐无外露。整套设计的结构表达遵循机械制图规范，各部件的投影关系准确，装配连接位置的表达清晰，既完整呈现了概念设备的整体造型创意，也明确了各结构部分的实现逻辑，为后续的三维模型转化、实物样机制作提供了准确的二维设计依据，充分体现了概念设计阶段创意性与工程可行性的平衡。
