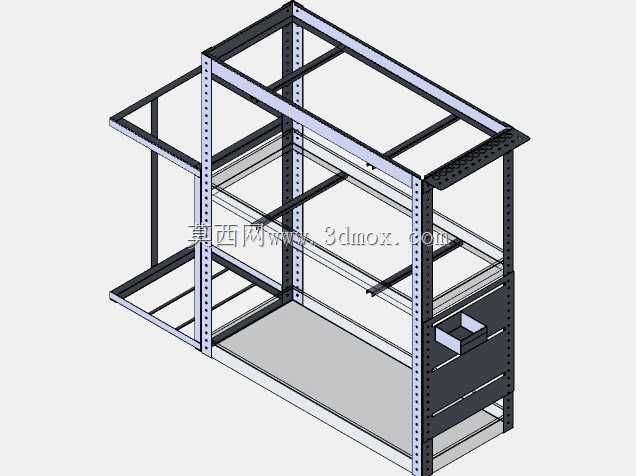

车间多层置物移动工具架结构设计

这款工具架的设计初衷，是解决离散制造车间里工位旁零散工具、待装小零件、作业辅料无固定存放点，拿取动线长、现场杂乱的痛点，适配机加工、装配、维修类工位的日常物料周转需求。整体采用开放式框架结构，主体承重立柱选用带双排调节孔的型材，可根据存放物品的高度灵活调整层板安装位置，适配从手动扳手、螺丝刀等小型工具，到工装夹具、待检小总成等不同尺寸物件的存放需求，避免固定层间距造成的空间浪费。框架侧边预留了扩展安装位，可按需加装挂钩、挂板，悬挂卷尺、锉刀等高频取用的小型工具，减少翻找时间。架体下部设置了抽拉式储物格，可存放易散落的螺丝、垫片、耗材等小物件，避免混放丢失，架体末端预留的支架结构，可直接固定垃圾袋收纳架，方便作业过程中随时丢弃包装废料、加工边角料，保持工位周边整洁。设计时充分考虑了车间地面的通行条件，整体宽度控制在常规工位通道可顺畅通行的范围内，长度适配单人工位的侧边摆放空间，不会占用过多作业面积，框架底部预留了脚轮安装接口，使用时可根据需求选配万向带刹车脚轮，实现工位间的灵活移动，固定工位使用时也可加装可调支撑脚，保证架体放置稳定不晃动。层板的承重设计按照车间常用工具的重量分布做了加强，边缘做了折边处理，防止放置的物件滑落，框架焊接位置做了应力释放处理，避免长期承重出现变形，整体结构无多余装饰件，所有棱角位置做了钝边处理，避免作业人员磕碰受伤。实际使用中，这款工具架可直接推到设备旁，把维修、装配需要的工具和零件一次性带齐，减少往返工具柜取物的时间，也可作为工位旁的固定置物架，把当班需要用到的物料分类摆放，让作业现场的物料管理更有序，适配多品种小批量生产模式下的工位物料临时存放需求，也可用于设备维保作业时的工具随行承载，不用反复往返工具室取用工具，提升作业效率。
