汽车转向系统用传动齿轮结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:234525
  • 汽车转向系统用传动齿轮结构设计
  • 汽车转向系统用传动齿轮结构设计
  • 汽车转向系统用传动齿轮结构设计
  • 汽车转向系统用传动齿轮结构设计

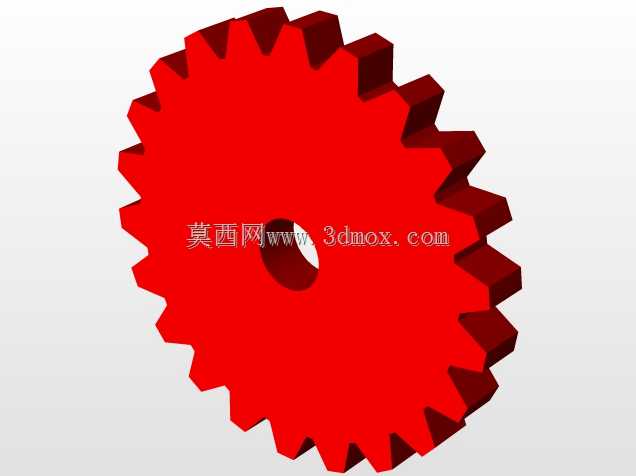

在乘用车辆与商用车辆的转向系统设计中,这类与转向齿条配合的传动齿轮是核心传力部件,直接决定转向操作的手感精度与传动可靠性,日常工况下需要承接方向盘输入的扭矩,通过齿形啮合将旋转运动转化为齿条的直线往复运动,带动转向拉杆完成车轮角度偏转,实现车辆行驶方向的精准控制。从结构设计逻辑来看,该齿轮采用渐开线齿形设计,齿部做了等强度修形处理,每个轮齿的齿厚沿齿宽方向保持一致,齿根位置做了圆弧过渡处理,避免长期交变载荷下出现应力集中导致的齿根断裂问题,中心位置的安装孔带有键槽定位结构,装配时可通过平键与转向输入轴实现周向固定,防止大扭矩传递过程中出现相对打滑。实际选型匹配时需要重点关注齿轮的分度圆直径、齿顶圆边界尺寸,确保装配后齿轮与齿条的啮合侧隙处于合理区间,侧隙过大会导致转向虚位明显,路感反馈模糊,侧隙过小则会加剧齿面磨损,低温环境下甚至会出现转向卡滞的问题。这类齿轮的安装位需要预留足够的轴向窜动间隙,同时要匹配对应的防尘密封结构,避免路面泥沙、积水进入啮合区域造成齿面磨粒磨损,日常商用车维保场景中,这类齿轮的齿面磨损量超过齿厚的15%时就需要及时更换,否则会出现转向异响、回正力矩不足等问题。从建模逻辑上看,该结构先通过参数化方程生成单个齿的渐开线轮廓,经阵列后完成齿坯的布尔运算,中心孔与键槽的尺寸按照对应转向轴的配合公差做了适配,齿面的粗糙度要求控制在Ra1.6以内,保证啮合过程中的传动平顺性,减少转向过程中的顿挫感。不同于普通传动齿轮,转向系统用的这类齿轮对传动比的一致性要求更高,全程啮合过程中传动比波动不能超过3%,否则会出现转向轻重不一的问题,影响驾驶操控体验,设计时还需要考虑极限工况下的载荷冲击,比如车轮压过路面凸起时的反向冲击力,需要保证轮齿的弯曲强度满足1.5倍冲击载荷的使用要求,避免极端工况下出现断齿失效。
