多层H型钢焊接机架悬臂支撑结构

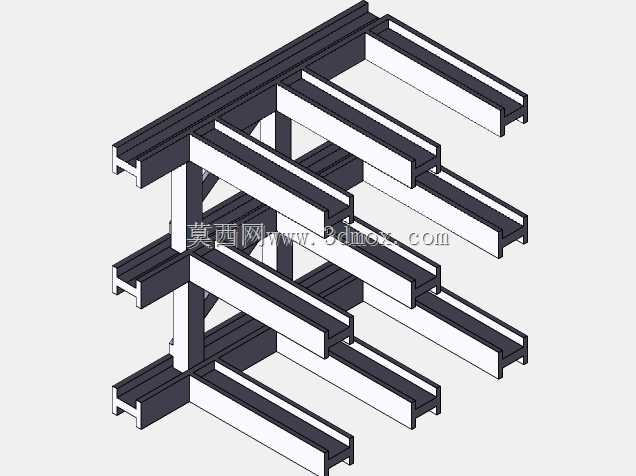

这类多层悬臂式机架结构，常应用在车间物料暂存架、生产线旁工位侧挂支架、重型工装挂载支撑场景中，区别于落地式全框架机架，单侧悬臂的设计能够最大化释放机架下方的操作空间，方便人员通行、物料转运或者配套设备的布置安装，在装配工位、检测工位旁的辅助支撑场景中使用率很高。从结构设计逻辑来看，该机架采用标准H型钢作为主承载构件，主立柱垂直布置作为核心承力基础，每层悬臂梁与主立柱采用焊接连接，相邻悬臂梁之间设置斜向加强筋，抵消悬臂端受载产生的弯矩，避免悬臂梁根部出现应力集中导致的结构变形。三层等距布置的悬臂梁，每层可承载的载荷根据型钢选型匹配，适合挂载中等重量的工装夹具、料箱、管线桥架或者小型加工单元，悬臂端部做了齐平切边处理，没有外凸的连接结构，避免人员走动时发生磕碰，也方便在悬臂上安装附加的滑轨、托板等扩展构件。安装边界方面，该机架主立柱底部需要与地面预埋钢板做焊接或者膨胀螺栓固定，固定点的间距要匹配主立柱的截面尺寸，保证机架整体的抗倾覆能力，悬臂向外延伸的长度经过载荷校核，在额定承载下悬臂端的下挠量控制在机械设计允许的范围内，不会因为长期受载出现永久性变形。结构上每层悬臂的间距保持一致，既可以统一挂载单元的安装尺寸，也方便后期根据使用需求调整挂载位置，主立柱与悬臂梁连接的位置都做了加劲板补强，分散焊缝处的受力，避免长期交变载荷下焊缝出现开裂。实际使用中这类机架不需要额外的侧面支撑，靠主立柱的固定就能满足承载需求，相比双侧支撑的机架，单侧悬臂的形式能让操作侧完全无遮挡，操作人员在悬臂下方作业时不会受到框架结构的干扰，在空间紧凑的车间场景中优势十分明显。设计时已经考虑了型钢焊接的工艺性，所有构件的连接位置都预留了足够的焊接操作空间，不需要特殊的焊接工装就能完成组焊，后期做表面抛丸喷漆处理后，就能适应车间多粉尘、少量油污的使用环境，结构维护成本很低，日常使用只需要定期检查固定螺栓和焊缝状态即可。
