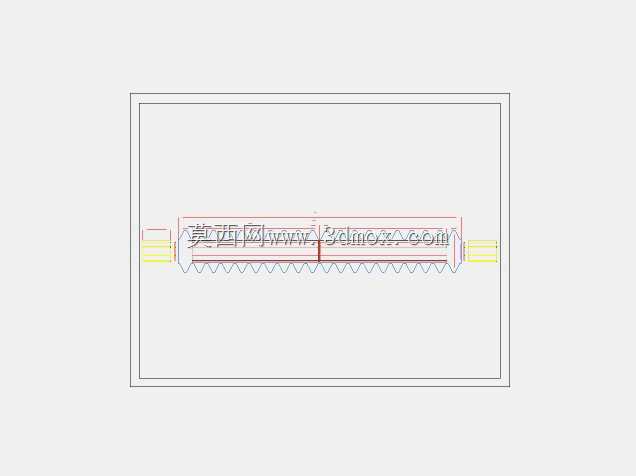

机架弦杆组合式传动连接构件

这类机架弦杆构件多用于长距离往复传动的设备机架总成中，常见于轻工输送线、小型裁切设备、直线进给机构的动力传递环节，核心作用是将旋转动力转化为指定行程内的直线往复动作，同时承担机架局部的横向支撑载荷，避免传动过程中机构出现侧向偏移。从结构设计来看，构件整体采用等截面长杆形态，中部加工有连续等距的啮合齿形，齿形参数匹配配套的齿轮驱动件，啮合间隙控制在合理公差范围内，既保证传动过程无卡滞，也能减少反向传动的空行程误差。两端设计有同轴的连接轴颈，轴颈处预留有卡簧槽与安装定位面，可直接与端部的导向套、联动摆杆配合，不需要额外加装转接件，能有效压缩机构的整体安装空间。设计阶段优先考虑了传动过程的受力均衡性，齿形段的长度完全覆盖设备所需的最大工作行程，两端预留的非齿段长度满足极限位置的啮合脱开防护要求，避免齿轮运行到行程端点时出现齿根碰撞的问题。杆身的基准面做了平面度处理，安装时可直接贴合机架的导向滑槽面，不需要额外加工调整垫片，就能保证传动方向与机架安装基准的平行度公差。安装边界方面，构件的径向尺寸适配常规的标准导向套内孔，轴向长度可根据不同设备的行程需求做等比例调整，齿形参数统一采用通用传动啮合标准，可直接和市面常规的圆柱驱动齿轮匹配互换，不需要定制特殊规格的传动件。实际应用中，这类构件替代了传统的皮带传动、链条传动结构，在短行程直线往复场景下，传动精度更高，结构更紧凑，日常维护只需要定期在齿面涂抹润滑脂即可，不需要频繁调整张紧度，能大幅降低设备的后期运维成本。杆身采用一体化加工成型，没有焊接拼接结构，整体刚性更强，在承受交变传动载荷时不会出现拼接处断裂变形的问题，适配中低速、中等载荷的往复传动工况，可广泛应用在各类需要直线进给动作的通用机械设备中。
