钉板配套用平装标准架子钉结构设计

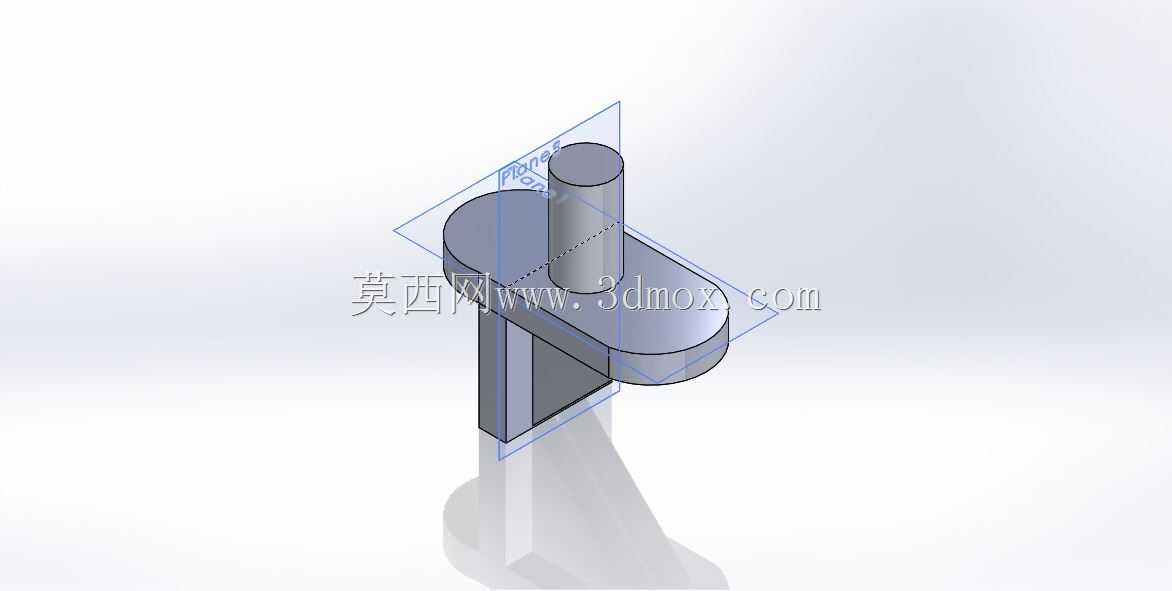

在木工钉板、工装定位板、仓储挂板这类需要频繁挂载、定位工件或工具的应用场景里，架子钉是承担承载、定位功能的核心连接配件，这类零件看似结构简单，却直接决定了钉板挂载系统的稳定性、重复定位精度与长期使用的可靠性。不同于普通外露式挂钉，这款平装架子钉在设计时优先考虑了安装后与板面的贴合度，钉体底部的扁圆形安装座完全贴合钉板表面，不会出现凸起刮蹭挂载物件的问题，安装座上预留的沉孔结构可以让固定螺丝完全沉入座体内部，安装完成后整个钉座表面平整无突出，既避免了螺丝外露锈蚀，也能让挂载的工具、工件与板面贴合更紧密，减少挂载后的晃动间隙。从结构设计逻辑来看，这款架子钉的竖向钉柱采用了等直径圆柱结构，柱体与底部安装座的连接处做了小圆角过渡，避免应力集中导致的钉柱断裂问题，在实际使用中，钉柱的直径匹配常规挂孔、工具挂耳的通用尺寸，不需要额外扩孔就能适配市面上多数标准挂装配件，柱体的有效伸出长度经过反复校核，既保证了足够的挂载深度防止物件脱落，也不会因为伸出过长导致挂载后物件倾斜、占用过多板前操作空间。在安装边界方面，这款架子钉的扁圆形安装座长轴、短轴尺寸经过优化，单颗钉子安装时只需要在钉板上对应位置钻出两个适配螺丝的底孔即可，不需要加工复杂的沉台或异形槽，安装时将安装座平贴板面，拧入固定螺丝后就能完成固定，相邻两颗架子钉的最小安装间距可以控制在较小范围，方便在有限的钉板面积上密集排布挂载点，适配不同尺寸工具、工件的挂载需求。从实际使用场景出发，这类架子钉不仅可以用在车间工具挂板上存放手动工具、工装夹具，也可以用在木工钉板作业中作为工件定位的基准销，在仓储货架的挂板系统中也能用来悬挂物料盒、小型零部件收纳袋，钉柱表面做了光滑处理，没有毛刺锐边，取放挂载物件时不会刮伤工件表面或操作人员手套，长期反复插拔挂载件也不会出现明显的磨损松旷。设计过程中还考虑了不同材质钉板的适配性，不管是木质钉板、密度板还是薄钢板材质的挂板，这款架子钉都能通过更换对应规格的固定螺丝实现可靠固定，安装座的底面做了细微的防滑纹路处理，拧紧螺丝后安装座不会因为长期挂载受力出现转动偏移，保证挂载点的位置精度长期稳定。
