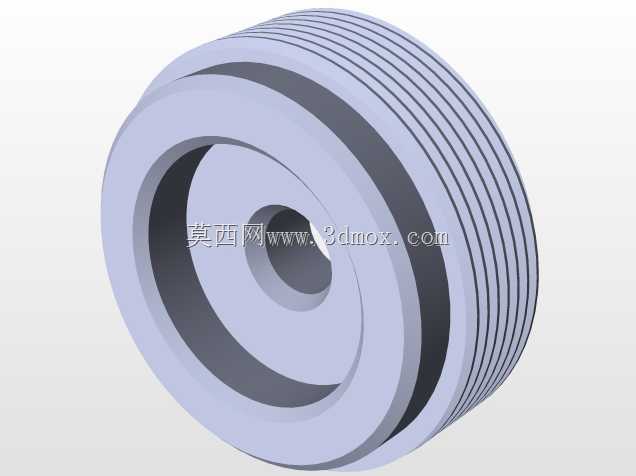

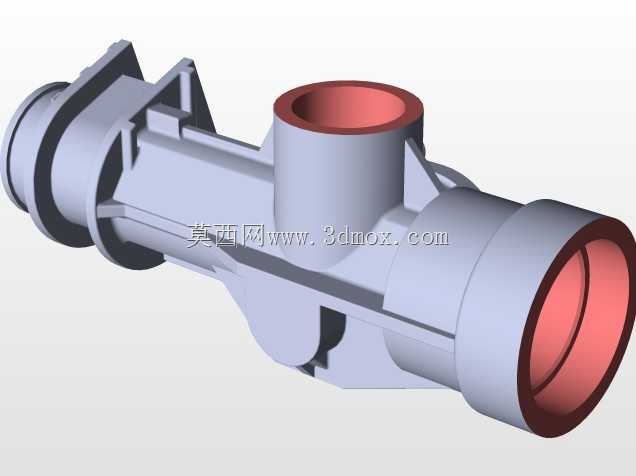

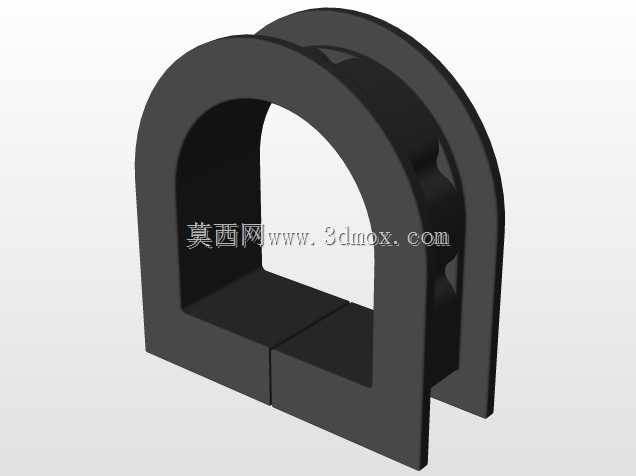

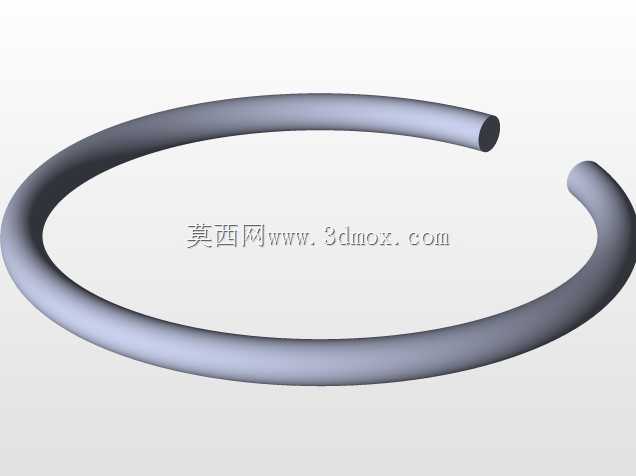

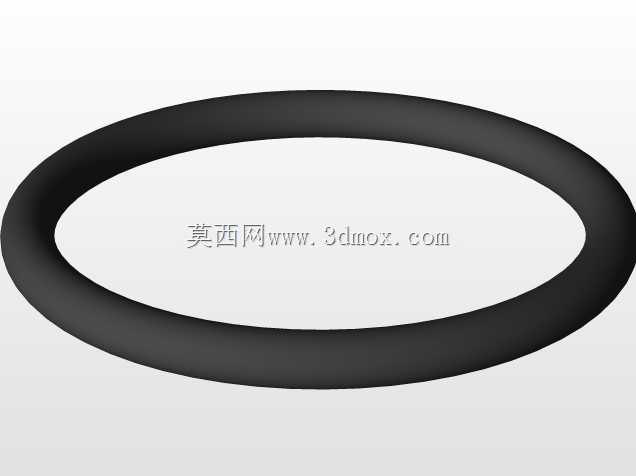

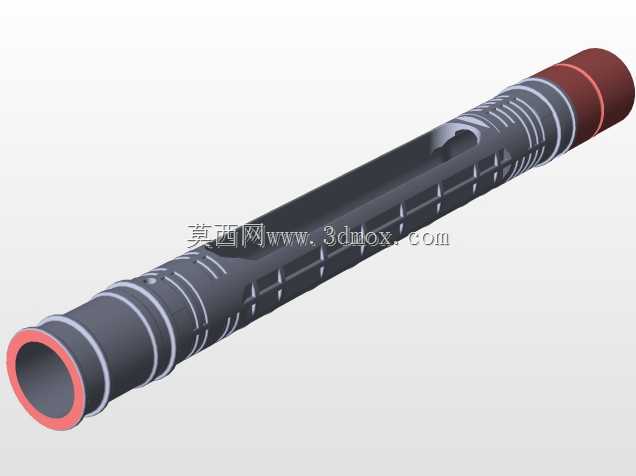

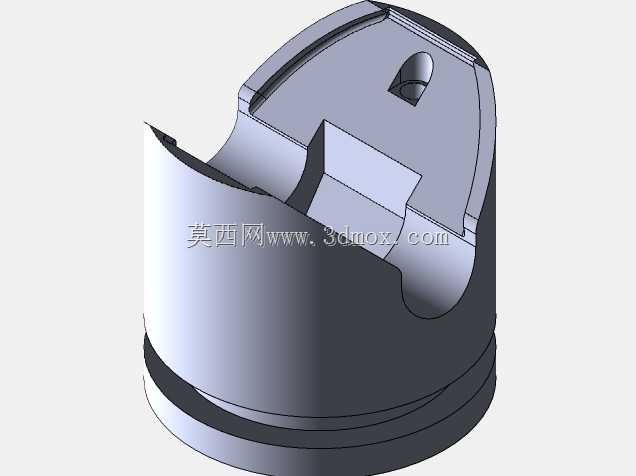

拉达卡利纳车型转向齿条衬套结构

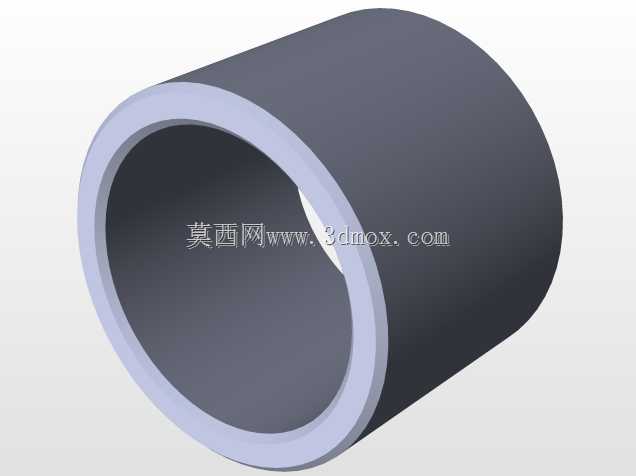

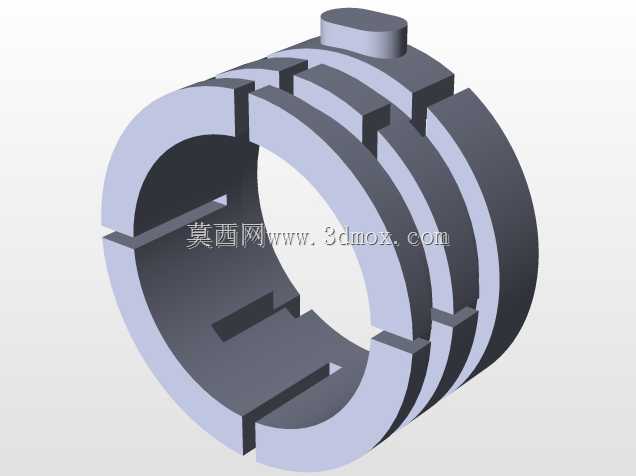

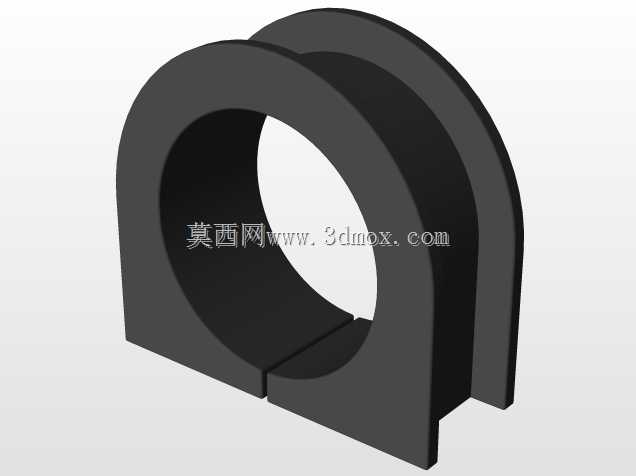

在乘用车转向系统的匹配设计中，转向齿条的支撑衬套是直接影响转向手感与传动精度的关键零件，本次呈现的结构针对拉达卡利纳车型的转向机开发，适配该车型前置前驱的转向机布置空间。日常行驶过程中，转向齿条需要反复做轴向直线运动，将转向器输入的旋转力矩转化为横拉杆的直线推拉动作，带动车轮完成转向，而衬套的核心作用就是为齿条提供稳定的径向支撑，同时抵消齿条运动过程中产生的径向跳动，避免齿条与金属壳体直接接触产生磨损与异响。从结构设计来看，该衬套采用薄壁圆筒式构型，内壁与齿条外圆采用小间隙配合，配合面的粗糙度需要控制在合理区间，既保证齿条滑动顺畅无卡滞，又能避免间隙过大导致的转向虚位。衬套的外径与转向机壳体的安装孔采用过盈压装配合，压装后衬套不会随齿条运动产生轴向窜动，保证支撑位置的固定性。材料选择上兼顾耐磨性能与自润滑特性，不需要额外加注润滑脂即可满足长期使用的磨损要求，同时具备一定的耐油耐老化性能，适配转向机内部的润滑环境与整车底盘的温度变化区间。安装边界方面，衬套的轴向长度需要匹配转向机壳体的安装槽深度，两端的倒角设计既方便压装工序的导向，也能避免压装过程中衬套边缘被切屑损伤，衬套的壁厚经过反复校核，在保证足够支撑刚度的前提下，尽可能减小径向占用空间，适配拉达卡利纳车型紧凑的转向舱布置，不会与周边的悬架部件、制动管路产生运动干涉。在实际装车验证中，该衬套的刚度匹配经过多轮调校，既不会因为刚度过大导致转向沉重，也不会因为刚度过小导致高速行驶时转向抖动，能够覆盖城市道路、非铺装路面等多种行驶工况下的载荷输入，有效过滤路面通过车轮传递到转向齿条的微小振动，降低转向系统的噪音传递。对于三维建模从业者而言，构建该模型时需要重点关注配合面的尺寸公差标注，衬套内外圆的同轴度要求是建模时需要体现的关键形位公差，直接影响压装后的支撑精度，同时衬套两端的倒角尺寸、内壁的退刀结构都需要符合实际加工工艺要求，避免出现无法加工的不合理结构。在转向系统的匹配计算中，该衬套的支撑跨度会直接影响齿条的临界弯曲转速，建模时需要准确还原衬套的安装位置，为后续的转向系统运动仿真、刚度校核提供准确的模型基础。
