油气开采配套浮式货架结构设计

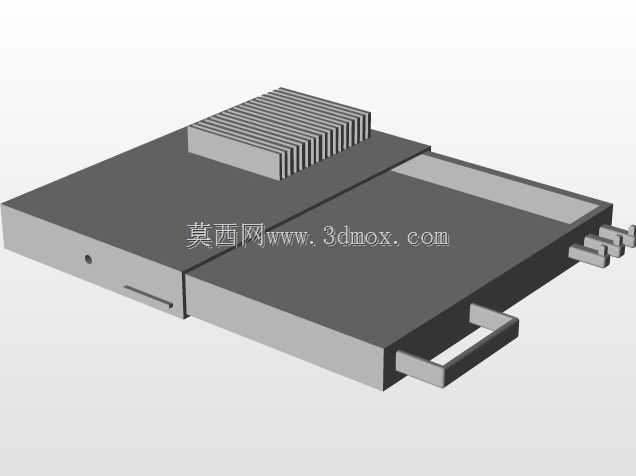

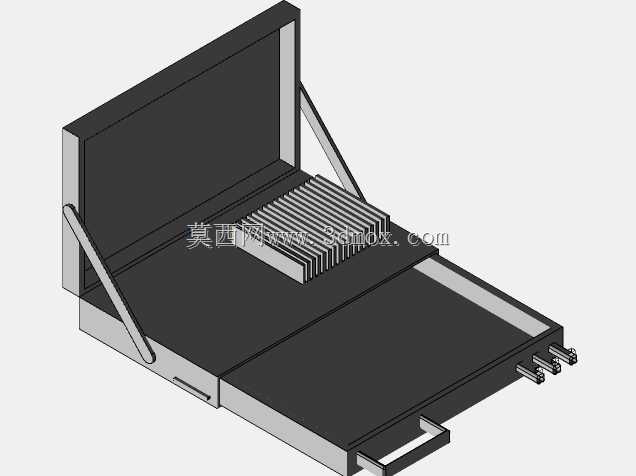

在油气田野外开采作业场景中，这类浮式货架主要用于井场零散工具、取样耗材、小型检测配件的规整存放，区别于常规固定式仓储货架，其结构设计完全适配野外无固定硬化地面的作业环境，可在不平整的井场场地完成快速布设，无需额外打膨胀螺栓做地面固定。从结构功能来看，整体采用抽拉式托盘加翻转支撑的组合形式，底部托盘可沿侧边滑轨向外抽出，拓展实际操作台面面积，作业时可临时放置待取用的工具或待检测的岩屑、原油取样样本，避免耗材直接接触地面沾染泥沙；背部立板通过两侧的斜向铰接支撑杆实现角度固定，立板内侧预留的多道平行卡槽可用来插放记录板、作业指导卡或者小型长条状检测工具，取用的时候无需翻找下层储物空间。设计阶段重点考虑了野外作业的抗倾覆需求，整体重心靠下布置，底部托盘伸出到最大行程时，整体重心仍落在底部支撑边框的投影范围内，即使在井场常见的4-5级阵风环境下也不会出现侧翻问题；侧边设置的三个快插式接口可外接临时照明管线或者小型工具的供气管路，无需额外在货架周边布设临时管线，减少作业现场的管线绊倒风险。尺寸边界方面，底部主托盘的有效承载宽度为45厘米，侧边抽拉托盘的伸出长度为30厘米，背部立板翻起后的支撑高度为10厘米，整体收拢后的厚度不超过12厘米，可直接放入野外作业车的储物舱内转运，无需额外拆解部件。结构细节上，所有铰接位置都采用了间隙配合的销轴连接，长期在野外多沙尘环境下使用也不会出现卡滞问题，托盘边缘做了1.5厘米高的翻边处理，放置在托盘上的小型零件、工具不会因为场地轻微倾斜滑落，背部斜撑的支撑角度设置为105度，既保证立板的支撑稳定性，也不会因为角度过陡导致插放的记录板向前倾倒。这类浮式结构的货架相比传统固定式货架，布设和收纳的时间可缩短70%以上，单名作业人员即可完成整体的展开、收拢和转运，完全适配油气井场频繁转场的作业需求，在长期野外作业场景下，结构件全部采用金属板材折弯成型，没有易损的塑料连接件，日常仅需定期给铰接销轴涂抹润滑脂即可完成维护，维护成本极低。
