车间周转用多层胎圈存放转运料架

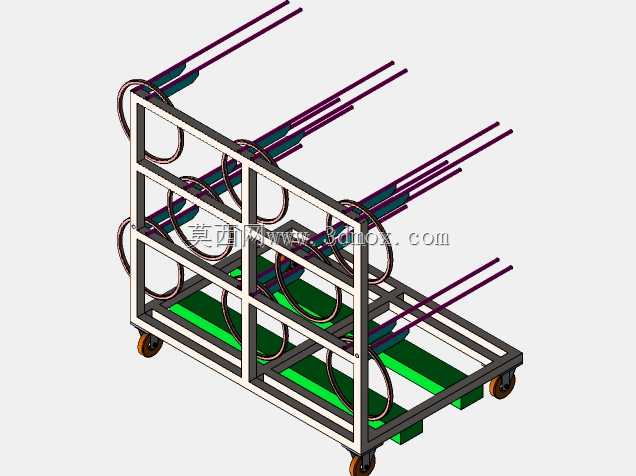

这款胎圈架主要面向轮胎制造、汽车总成装配车间的胎圈工序段使用，解决胎圈这类环形易变形工件的工位暂存、工序间转运、线边堆垛的实际痛点。日常生产中，胎圈作为轮胎总成的核心内嵌刚性构件，成型后不能随意堆叠挤压，否则会出现钢丝圈变形、覆胶层磨损的问题，直接影响后续轮胎成型的贴合精度，传统的平面托盘存放不仅占地大，取放时还容易刮蹭工件表面，这款料架就是针对这类环形工件的存放特性做的定向结构设计。从结构设计逻辑来看，整体采用方管焊接的框架式主体，底部加装万向脚轮适配短距离人工推移转运，脚轮选型兼顾承载能力与转向灵活性，单架额定承载可满足单批次工序流转的胎圈存量需求，无需额外辅助转运工具。架体分层设置多组斜向承托杆，承托杆的排布间距完全匹配对应规格胎圈的直径尺寸，每根杆体可独立承托单个胎圈，让胎圈自然悬挂放置，避免工件之间相互挤压磕碰，同时斜向的杆体设计让工件取放时无需探身到架体内部，操作人员站在架体侧方即可完成取放动作，符合工位作业的人机工程要求。架体底部设置有绿色的缓冲承托条，对应下层工位的胎圈底部限位，防止转运过程中工件从杆体末端滑落，框架的竖向支撑做了等距分层加固，每层的承载冗余量预留充足，即使满负载放置也不会出现框架变形的问题。安装边界方面，这款料架的整体宽度适配车间常规通道的通行宽度，可顺利通过1.2米宽的人行通道与设备间过道，高度匹配线边工位的操作高度，无需垫高或下沉放置即可直接推到生产线旁对接工位，架体顶部预留有堆垛定位结构，闲置时可多层叠放减少仓储占地，日常使用时无需额外打膨胀螺栓固定，脚轮自带刹车结构，停靠在线边时踩下刹车即可固定位置，不会受车间地面振动或外力碰撞出现移位。实际应用中，这类料架除了用于胎圈的工序周转，也可适配同规格尺寸的其他环形工件存放，承托杆的表面可根据需求加装软质防护套，进一步避免工件表面的覆胶层被金属杆体刮伤，框架的焊接位置都做了打磨去毛刺处理，不会出现锐角划伤操作人员的隐患，整体结构无复杂传动构件，后期维护成本极低，仅需定期检查脚轮转动灵活性与框架焊接点是否开裂即可长期使用。
