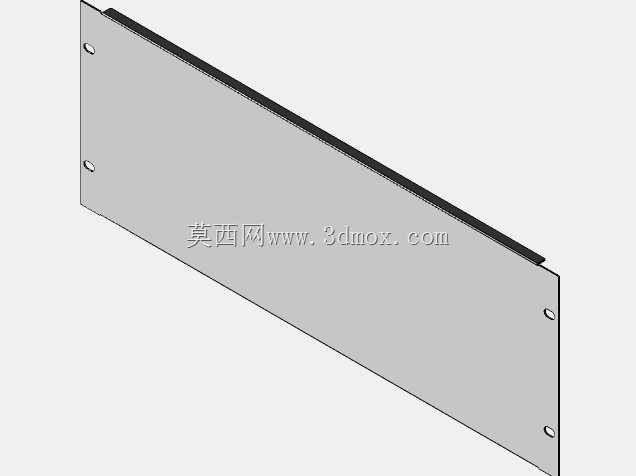

19英寸3U标准机架安装面板结构设计

这款机架面板是针对标准19英寸机柜系统设计的配套安装构件，日常在数据中心机房、工业控制柜、通讯设备机架场景中应用广泛，主要作用是填补机架空余U位、封闭机架内部空间，既可以避免灰尘、杂物落入机架内部影响设备运行，也能规整机架内部气流走向，提升散热效率，同时还能遮挡机架内部布线与空余仓位，提升设备整体外观整洁度。从结构设计来看，这款面板采用平板式钣金结构，整体为长方形薄板形态，边缘做了折边处理，既提升了薄板自身的结构刚性，避免薄板材在安装、使用过程中出现翘曲变形，也能消除板材裁切后的锐边，防止安装维护人员被划伤。面板的安装孔位严格遵循19英寸机架的安装孔距标准，四个角位预留的固定孔位与机架立柱的安装孔完全对应，安装时直接通过标准机柜螺丝即可完成固定，不需要额外加工适配，安装边界完全匹配3U高度的机架仓位尺寸，安装后与相邻设备面板齐平，不会出现突出或凹陷的情况，适配所有符合EIA-310标准的19英寸机柜、机架、开放式设备架。在实际选型使用中，这类面板常被用于机房改造、设备扩容后的空余仓位封堵，或是在成套设备出厂时配套配置，用于预留后续功能模块的安装位置，日常维护时拆卸也十分便捷，不需要挪动相邻已安装的设备，直接拧下固定螺丝即可取下面板，在对应仓位加装设备后也可将面板转移到其他空余仓位重复使用。设计过程中重点考量了板材的受力特性，通过边缘折边的结构强化，在选用较薄板材的前提下依然能保证面板的平面度，不会因为长期使用出现中部下凹的情况，面板表面为平整哑光处理，既可以直接作为空白盲板使用，也支持后续丝印仓位编号、设备标识等内容，适配不同场景的标识管理需求。孔位设计上做了轻微的沉孔处理，固定螺丝安装后螺丝头部不会突出面板表面，避免影响相邻设备的安装或是剐蹭维护人员，整体结构没有多余的复杂造型，加工工艺简单，常规钣金下料、折边、冲孔工序即可完成生产，加工精度容易控制，批量生产时一致性好，安装适配率高，不需要现场二次修配即可直接装配使用。
