商用咖啡机内部结构逆向设计三维作品

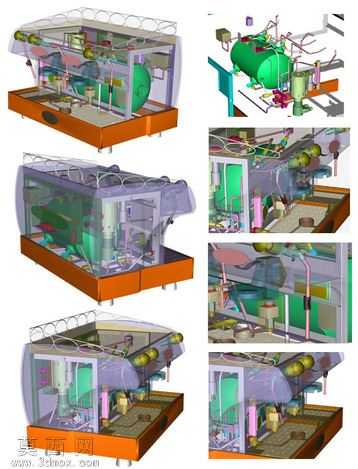

本作品为商用咖啡机的逆向工程三维设计成果，整体建模过程围绕实物扫描数据的重构展开，首先通过对实体咖啡机进行多维度扫描获取点云数据，经过点云去噪、特征线提取、曲面拟合等步骤完成基础外形的搭建，重点还原了咖啡机半透明外壳下的完整内部布局。建模过程中对设备内部的储水罐体、管路排布、加热组件、控制元件、支撑框架等结构进行了1:1的精准复刻，不同功能部件采用差异化的材质表现：底部承载框架使用哑光金属材质模拟钣金折弯成型的质感，储水罐体采用半透明绿色工程塑料材质还原罐体的可视效果，管路系统区分了硬质输水管与柔性连接管的材质差异，金属接头部分添加了金属光泽与细微的磨砂纹理，控制元件部分还原了电子元器件的塑料外壳与接线细节。结构设计上完整呈现了咖啡机的分层布局逻辑：底层为储水与动力输送模块，布置了储水罐、水泵与连接管路，中层为加热与萃取核心模块，排布了加热组件、酿造腔体与控制阀门，上层为操作与输出模块，预留了操作按键与咖啡出口的安装位置，各模块之间的连接结构、固定卡扣、安装位都做了精准还原，清晰展现了商用咖啡机从储水、输水、加热到萃取输出的完整工作流对应的硬件排布。在渲染表现上，采用半透明外壳的展示方式，既保留了设备整体的外形轮廓，又能清晰呈现内部所有组件的位置与连接关系，不同视角的展示分别对应了整体布局、侧部管路排布、核心组件细节、底部框架结构等不同观察维度，能够让观看者直观理解商用咖啡机的内部构造与装配逻辑，整个建模过程严格遵循逆向工程的精度要求，所有部件的尺寸比例、相对位置都与实物保持一致，材质搭配贴合实际产品的用料选择，结构还原覆盖了从外部框架到细小紧固件的完整细节，充分展现了逆向工程在产品复刻、结构拆解领域的应用效果，也为咖啡机产品的结构优化、维修教学、二次开发提供了精准的三维数字模型基础。
