壁挂式餐盘收纳置物板架结构设计

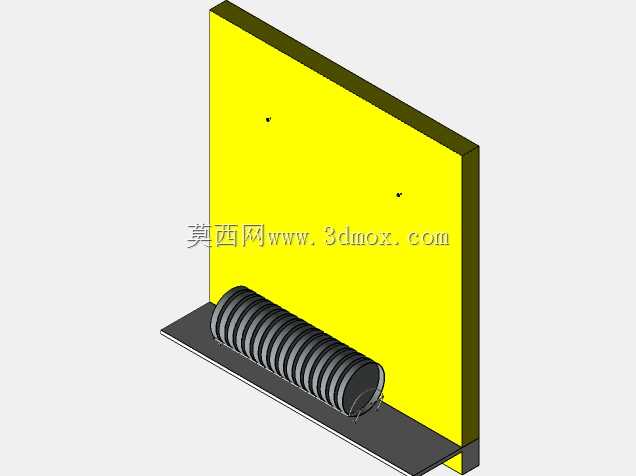

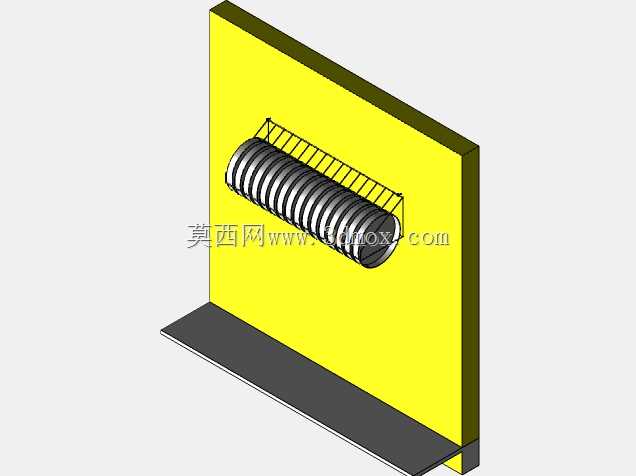

这款壁挂式板架主要面向餐饮后厨、单位食堂、家用厨房的餐具收纳场景设计，核心用途是竖向承托叠放的圆形餐盘，解决平面置物台占用操作空间、餐盘堆叠易滑落积灰的实际问题。从结构设计逻辑来看，整体采用立板加底座的L型受力构型，背部立板为安装基准面，可通过膨胀螺丝或者免钉胶直接固定在平整墙面，底部延伸出的水平底座承担整体竖向载荷，避免架体受载后发生前倾倾覆。

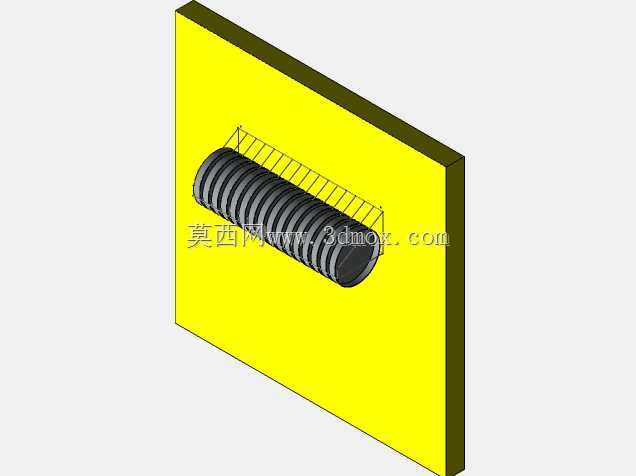

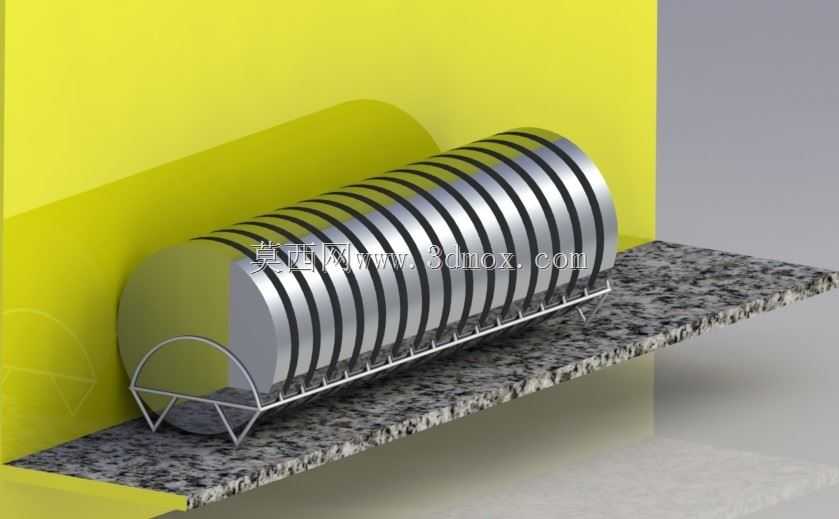

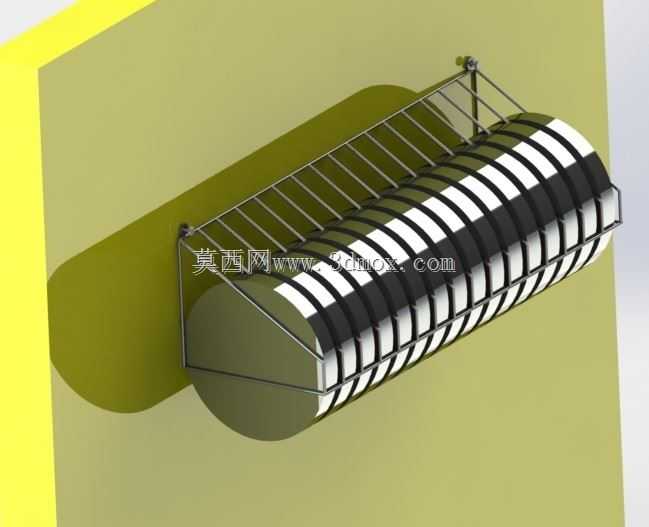

承托餐盘的核心部件为弧形托槽结构，托槽采用多段等距排列的弧形肋板拼接而成，弧形曲率匹配常规圆形餐盘的外轮廓弧度，餐盘放入后可自然贴合托槽曲面，不会出现局部应力集中导致的餐盘磕碰破损；托槽上方设置有横向防护栏，防护栏采用细杆弯折成型，既可以限制餐盘向前滑出的位移，又不会遮挡餐盘拿取的操作空间，同时细杆结构不易积存油污，日常清洁维护更便捷。

安装边界方面，立板的安装孔位采用上下两排对称布局，适配常规墙面的龙骨间距，安装时只需保证立板与墙面完全贴合，底座处于水平状态即可完成固定，无需额外的支撑构件；整体架体的外伸尺寸控制在200mm以内，不会过度占用厨房的通行空间，立板高度根据常规餐盘叠放高度设计，可容纳15-20个标准餐盘的叠放需求，底座宽度与立板宽度保持一致，边缘做倒圆角处理，避免操作人员拿取餐具时被锐边划伤。

从实际使用的适配性来看，托槽的弧形尺寸可覆盖直径200mm到300mm的常规陶瓷餐盘、不锈钢餐盘，无需额外调整结构即可兼容不同规格的餐具；架体的受力路径经过优化，餐盘的重力通过弧形肋板传递到背部立板与底部底座，再分散到墙面安装点与底座支撑面，长期满载使用也不会出现结构变形。设计时特意将所有外露棱边做了钝化处理，没有尖锐凸起，符合餐饮场所的安全使用要求，同时整体结构没有复杂的拼接缝隙，擦拭清理时无卫生死角，适配餐饮行业的卫生管理标准。
