油路管路排布专用集成安装铁架

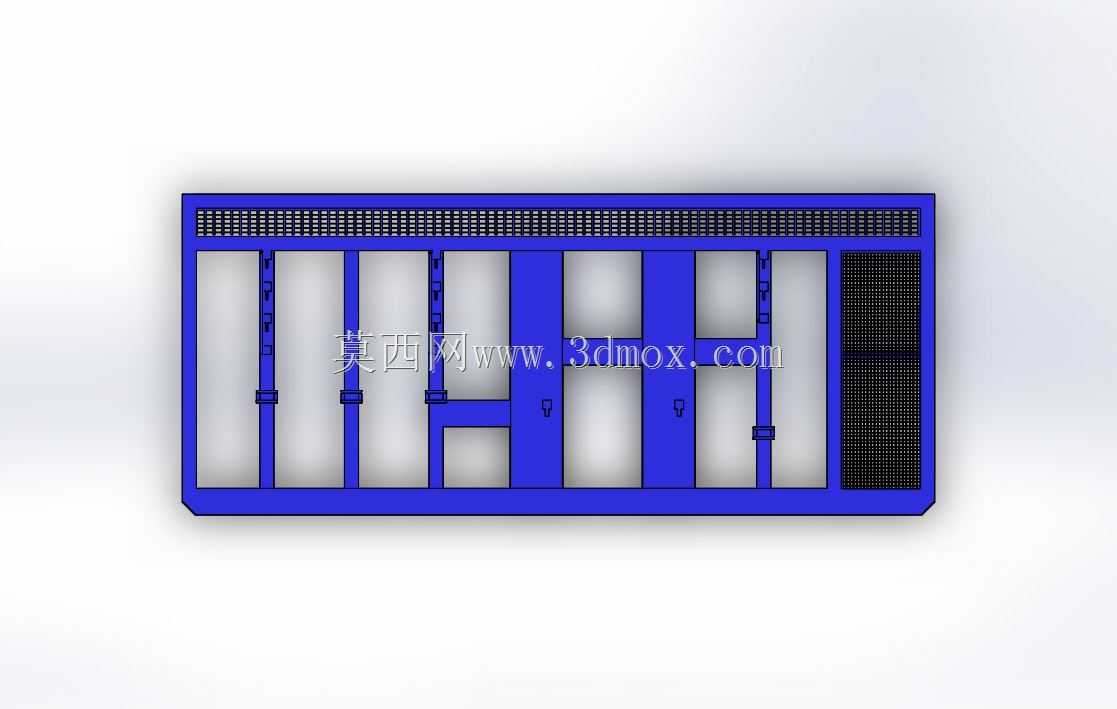

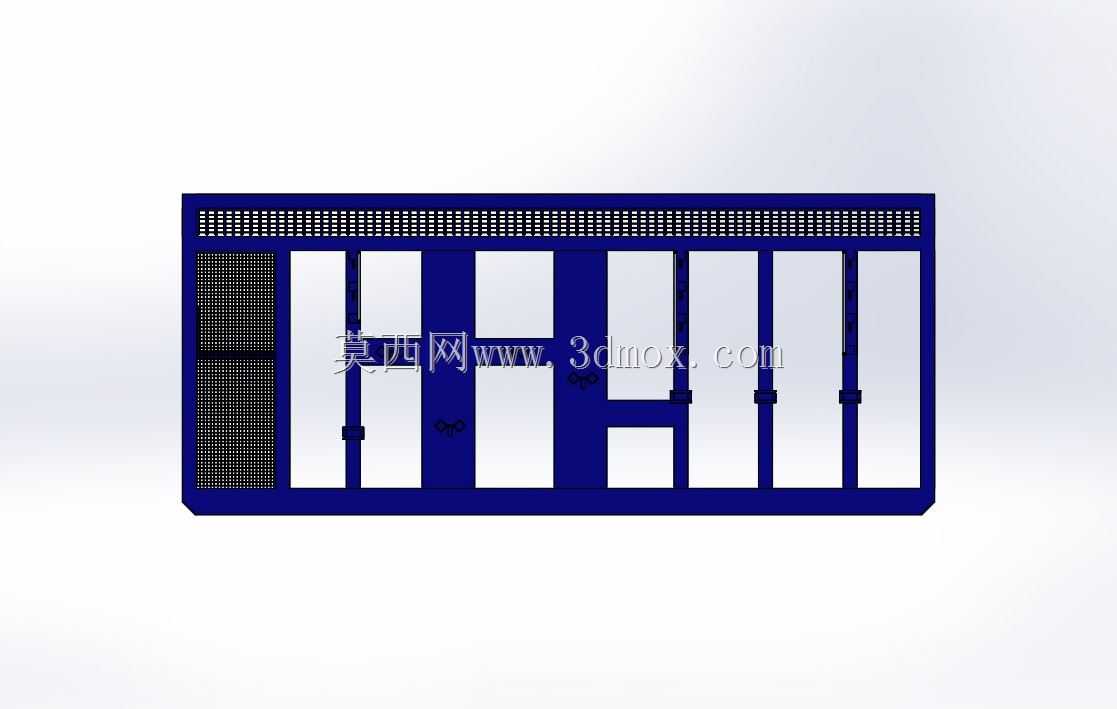

在液压站、流体输送车间的现场布管作业中，零散排布的油管弯头、环路管路往往存在走线混乱、检修排查难度大、管路受外力拉扯易出现接头渗漏的问题，这款专用铁架正是针对这类现场痛点完成的结构设计。从实际安装边界来看，该铁架采用整体框式承载结构，主体框架采用等边角钢组焊成型，整体宽度适配常规液压站侧方安装空位，安装时可通过框架上下预留的螺栓孔直接固定在设备侧立面或车间预制的安装墙面上，无需额外焊接转接支架，能大幅压缩现场安装的作业时长。设计阶段针对油管弯头的固定需求做了分区规划，框架左侧预留了通风格栅区域，对应安装位置可布置需要散热的回油管路弯头，格栅的镂空结构不会阻挡管路周边的空气流通，避免管路长期积热加速密封件老化；框架中部设置多道竖向分隔筋，将架体空间分割为多个独立的管路容置腔，每个腔室对应一组环路管路的排布路径，分隔筋上预留的管卡安装位可直接匹配标准喉箍、塑料管卡的安装尺寸，管路卡入后可完全限制横向、纵向的窜动余量，避免设备运行振动导致管路接头松脱。不同于普通通用支架，这款铁架的顶部设置了通长的走线格栅槽，除了固定硬管之外，还可容纳环路中配套的信号控制线、压力检测软管，实现油路与线路的分层排布，后期检修时无需大范围拆解管路即可快速定位对应回路。框架右侧的容置区做了尺寸差异化设计，大尺寸腔室可容纳大通径的主供油环路弯头，小尺寸腔室对应布置控制油路的细管径管路，不同通径的管路在架体内互不干涉，排布完成后整体走线横平竖直，完全符合工业现场的管路排布规范。从结构强度角度考虑，框架的所有焊接位置均做了满焊处理，边角位置做了圆弧倒钝，避免安装作业时划伤施工人员或管路外壁，整体承载能力可满足满布管路后的承重需求，长期使用不会出现框架变形导致的管路错位问题。
