轻中重多载荷等级仓储存储货架结构

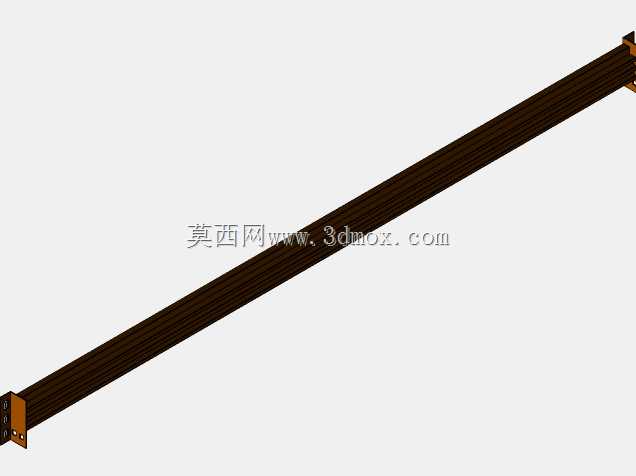

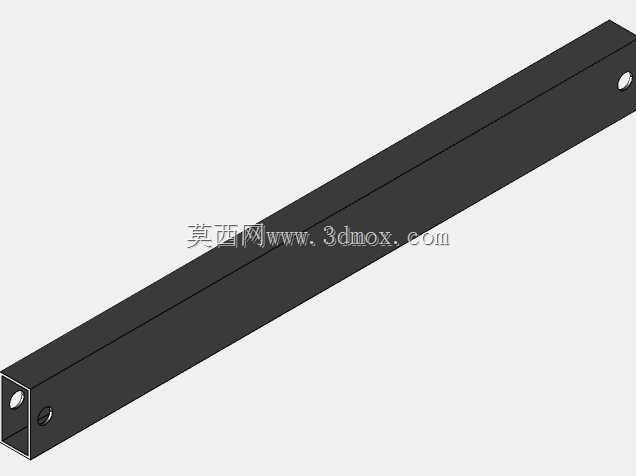

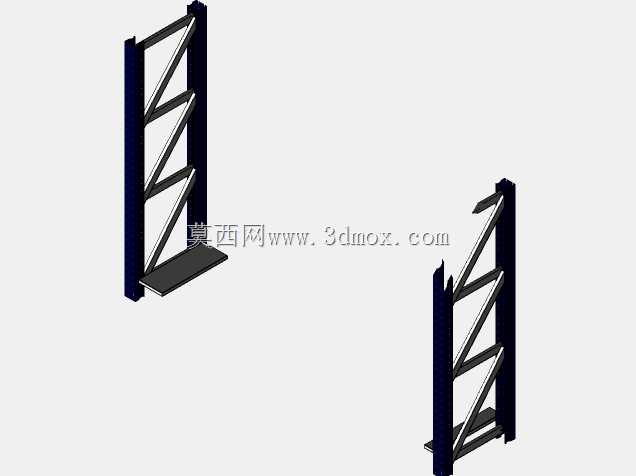

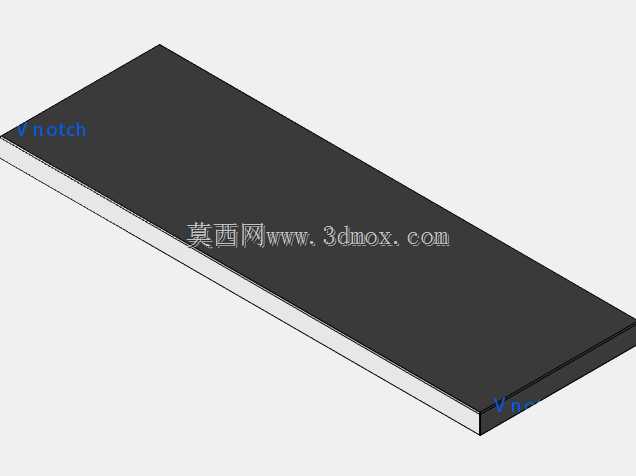

在生产制造车间的物料周转区、电商仓储的分拣备货区、第三方物流的整箱存储库区，不同载荷等级的存储货架是空间利用率提升的核心载体，这套覆盖轻、中、重三种承载级别的存储架结构，可适配从零散工装配件、整箱包装物料到重型模具备件的差异化存储需求，无需额外更换主体框架即可通过局部构件调整完成承载等级切换，适配多场景柔性仓储布局的改造需求。从结构设计逻辑来看，整套货架采用参数化关联建模思路，所有构件的尺寸约束与装配关系完全联动，调整立柱总高度时，层板的安装孔位、横斜撑的排布间距会自动匹配更新，修改横梁跨度时，对应位置的加强筋排布、承载面的防滑结构位置也会同步调整，避免了常规建模中改一处就要逐件修正的冗余操作，能快速适配不同仓库的净高、通道宽度等现场安装边界条件。实际落地应用时，轻型段货架单层层板承载适配200kg以内的零散物料存储，可搭配零件盒、分隔板用于车间工位旁的在制品暂存，层板间距可根据物料包装高度灵活调整，最小调节间距控制在50mm，能充分利用垂直空间减少无效空置；中型段适配500kg以内的整箱物料存储，横梁采用抱扣式连接结构，无需额外螺栓固定即可完成层位调整，配合防撞护脚可适配叉车低位作业的周转需求，适合仓储区的日常快进快出物料存储；重型段承载适配1t以上的重型物料、模具、工装夹具存储，立柱采用加厚型C型截面结构，横斜撑采用满焊连接框架，配合地面膨胀螺栓固定点位，可满足高位叉车的存取作业需求，安装时需注意预留叉车作业的转弯半径，货架顶部与仓库照明、消防管线的安全净距需控制在300mm以上，避免作业干涉。考虑到仓储现场的地面平整度差异，货架底部配置可调高度脚杯，调节范围覆盖±30mm，可抵消地面坡度带来的架体倾斜问题，所有构件的连接点位均做了圆角过渡处理，避免物料存取过程中划伤包装或作业人员，层板表面设置防滑凸起纹路，可防止周转箱、物料托盘在存取过程中出现滑移掉落的问题。在三维建模过程中，所有构件的装配约束均采用实际生产中的连接逻辑，没有出现理想化的过约束或干涉问题，导出工程图时可直接提取各构件的下料尺寸、孔位参数，减少后续拆图的重复工作量，对于需要做仓储布局仿真的场景，整套模型可直接导入物流仿真软件，配合巷道宽度、叉车作业路径参数完成仓储能力的模拟测算，提前预判布局中的动线瓶颈。
