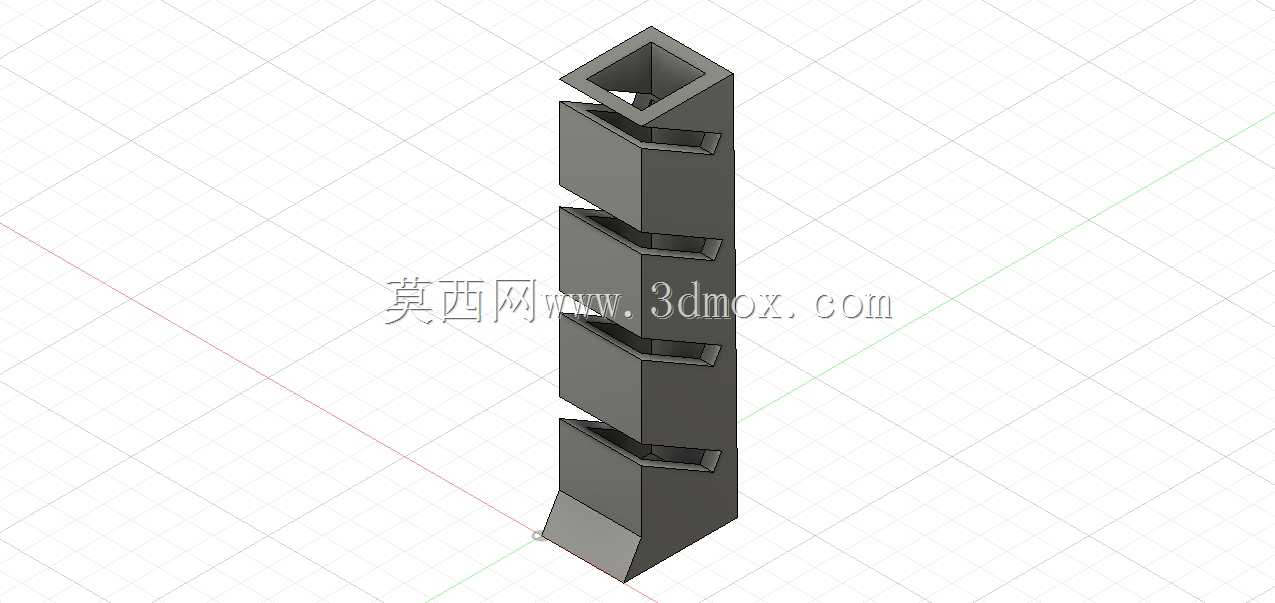

立式多层斜槽置物承托板架结构

这款立式多层斜槽结构的板架，在车间工位物料暂存、实验室样件分类放置、小型加工单元的工序间工件流转场景中有着很高的适配性，区别于常规水平层板货架，其斜向开设的置物槽能够让放置的板状、条状工件依靠自重贴合槽底，不会因为设备运行产生的振动出现滑移掉落的情况，尤其适合存放厚度较薄的金属板材、裁切后的塑料样板、待检测的片状加工件。从结构设计逻辑来看，主体采用方形空心型材作为主支撑立柱，在保证整体纵向抗弯强度的同时，有效降低了架体自身重量，不需要额外做厚重的底座配重，依靠底部斜切的支撑端面就能和安装平面形成稳定的面接触，安装时不需要打膨胀螺栓固定，可根据工位调整需求灵活挪动位置。每层置物槽都采用上宽下窄的收口设计，槽体内侧做了微小的承托翻边，工件放入后不会从槽体下方漏出，槽与槽之间的间距经过合理排布，既保证了每层有足够的取放操作空间，不会出现相邻层工件取放时互相干涉的情况，也尽可能压缩了架体的整体高度，适配多数车间工位旁的操作高度边界，不会遮挡操作人员的视线，也不会和工位上方的管线、照明设备产生空间冲突。主立柱的空心腔体除了减重之外，还可以作为走线通道使用，若需要在架体上加装计数传感器、工件到位检测装置，线路可以直接从腔体内部穿引，避免明线外露被工件剐蹭破损。斜槽的倾斜角度经过反复校核，既能够保证工件依靠自重稳定停靠在槽内，也不会因为倾角过大导致工件取出时需要额外向上抬升的操作行程，操作人员单手即可完成工件的取放动作，符合工位作业的人机工程要求。架体所有棱边都做了倒钝处理，没有尖锐的毛刺棱角，避免取放工件时划伤操作人员手部或者刮花工件表面。在实际产线应用中，这类板架可以多组并排拼接使用，根据不同的工件分类需求划分不同的存放区域，也可以单台放置在数控设备的上下料位旁，作为待加工工件和已加工工件的临时存放载体，相比传统的水平层板货架，其斜槽设计能够让操作人员直观看到每层存放的工件状态，不需要俯身或者抬手翻找，有效减少工序间的辅助作业时间。架体的安装边界控制十分紧凑，方形立柱的截面尺寸较小，整体占地面积不到0.1平方米，即便在空间局促的小型加工工位旁也能放置，不会占用过多的作业通道空间。
