手持式电动螺丝刀逆向结构设计

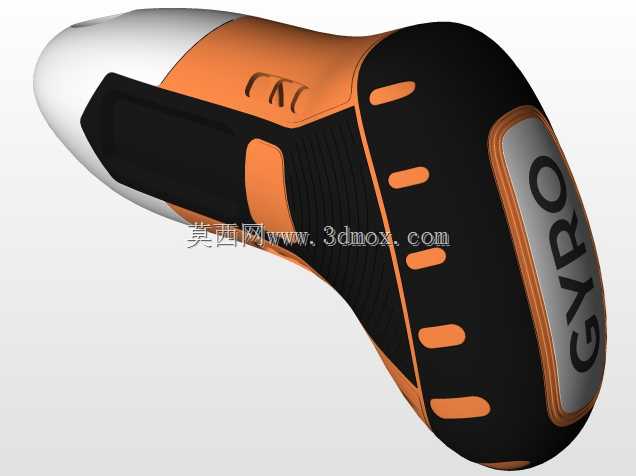

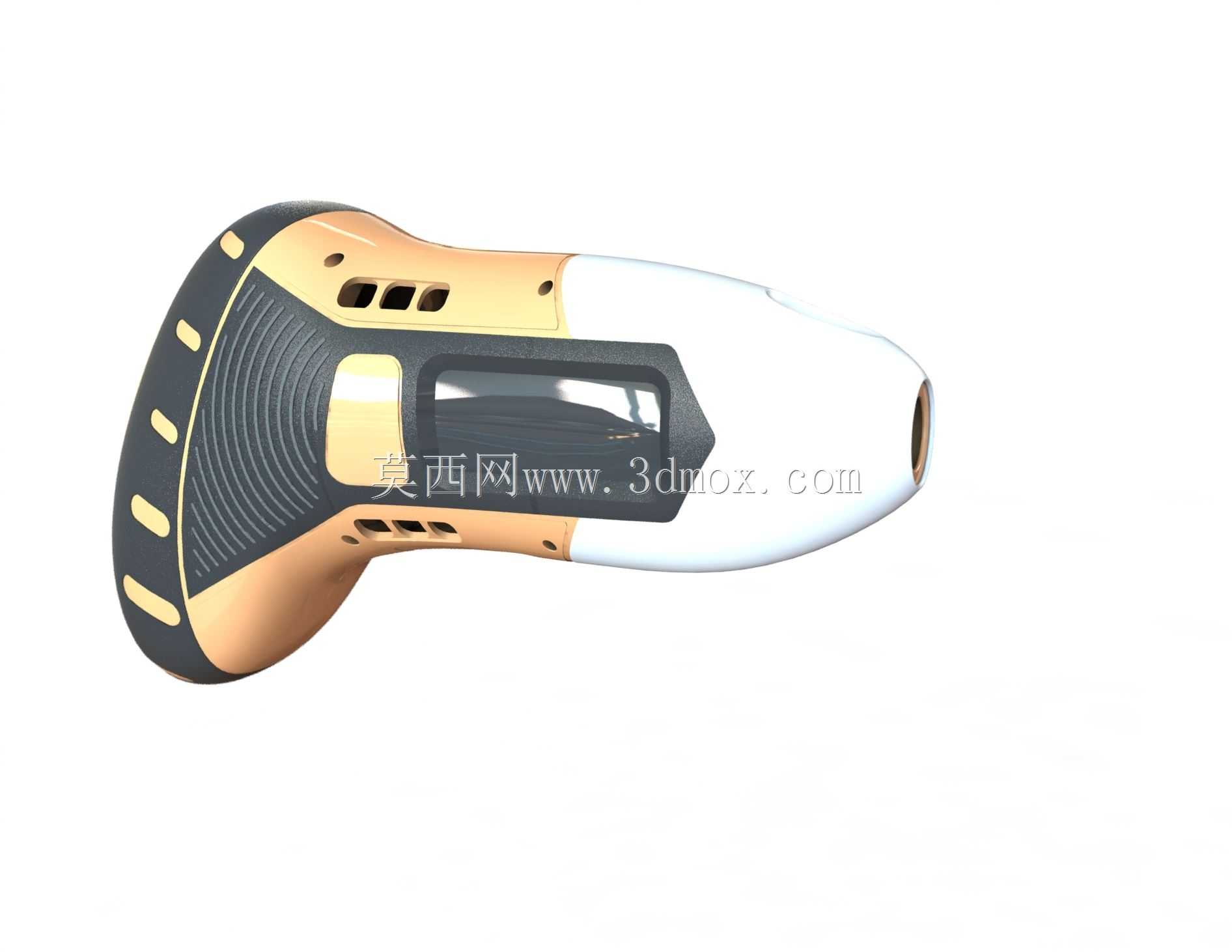

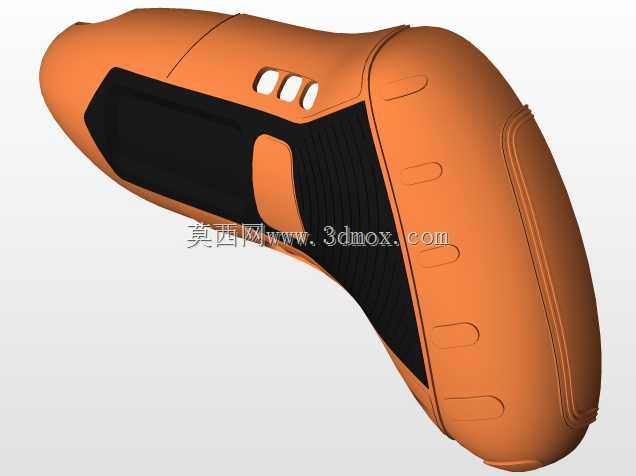

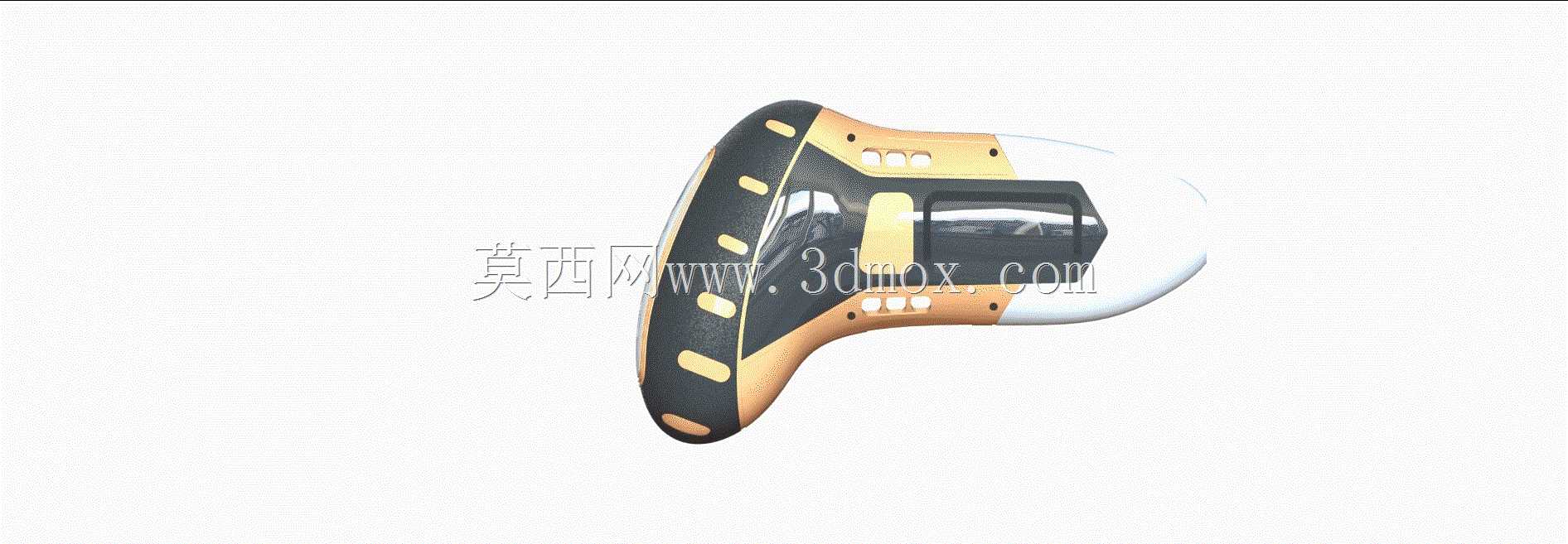

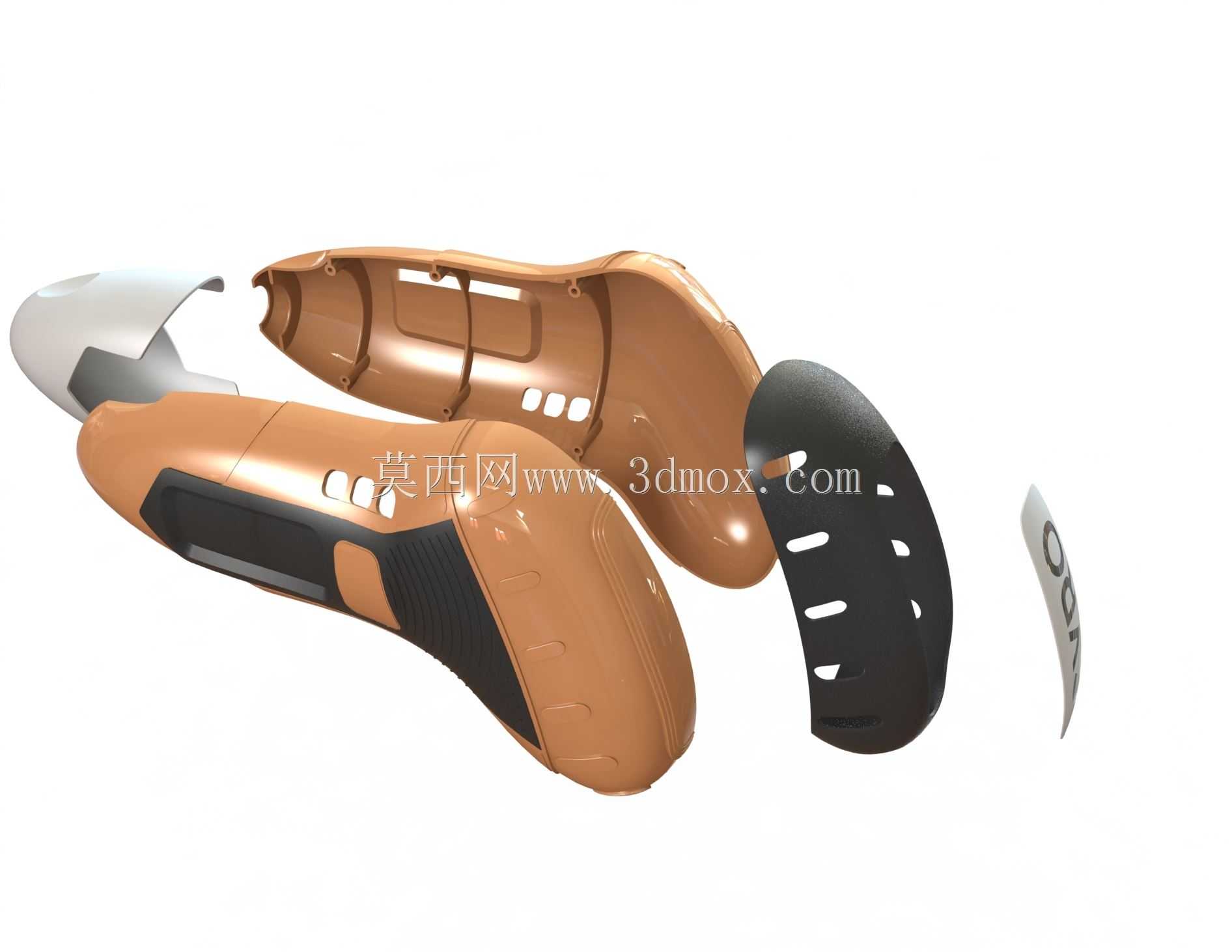

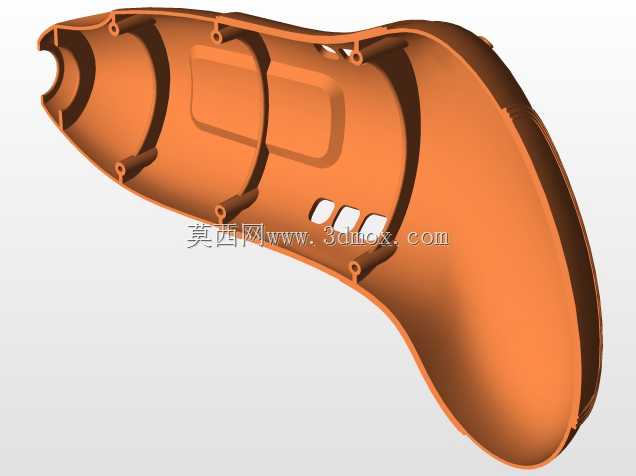

在消费级电动工具的结构开发流程中，手持类电动螺丝刀的人机适配性与内部结构排布合理性，直接决定了产线装配、家用维修场景下的长期使用体验。这款手持式电动螺丝刀的逆向建模工作，核心是从现有成熟量产产品的实体特征出发，还原其从外壳曲面到内部安装位的全部结构逻辑，为后续的改型设计、配件适配提供精准的三维数据支撑。从实际应用场景来看，这类手持电动螺丝刀覆盖电子组装流水线的小扭矩螺丝锁付、家具安装的中型螺丝紧固、日常家电维修的拆装作业，不同场景下对握持手感、重量分配、操作按键布局的要求存在明显差异，逆向过程中需要优先还原这些经过市场验证的人机交互细节。外形层面，模型完整还原了产品的曲面过渡特征，握把区域的弧度贴合成年用户手掌自然握持的弯曲角度，表面的防滑凸点排布位置对应手指握持时的接触区域，避免长时间操作出现打滑问题；机身主体与握把的衔接处做了平滑过渡，没有突兀的棱角，减少操作时硌手的问题。从结构设计思路来看，逆向过程中首先通过扫描获取外壳的点云数据，再逐步校准曲面的曲率连续性，确保外壳壁厚均匀，符合注塑成型的工艺要求，避免后续开模出现壁厚不均导致的缩痕、填充不足问题。内部结构层面，模型预留了电机安装腔、电池仓、传动齿轮组的装配空间，各安装位的定位筋、卡扣位置完全匹配实体的装配关系，按键的安装槽、指示灯的透光孔位置都做了精准还原，能够直接用于后续的结构干涉检查、配件适配验证。安装边界方面，整机的最大外轮廓尺寸适配常规的工具收纳槽设计，握把的直径范围适合不同手型的用户握持，批头安装位的接口尺寸符合通用六角批头的标准规格，不需要额外转换接头即可适配市面上主流的标准批头配件。在逆向建模的细节处理上，外壳的分模线位置做了精准还原，对应实际产品的模具分型面位置，后续如果做外观改型，可以直接在现有曲面基础上调整防滑纹理、配色区域的设计，不需要重新构建基础曲面，大幅缩短改型设计的周期。同时模型还原了机身尾部的充电接口安装位、正反转切换按键的活动空间，确保各活动部件在操作过程中不会与外壳发生干涉，传动部分的腔体尺寸匹配常规行星齿轮组的安装尺寸，能够适配不同扭矩参数的传动组件，满足不同定位产品的性能调整需求。
