精密可调角度回转工作台结构设计

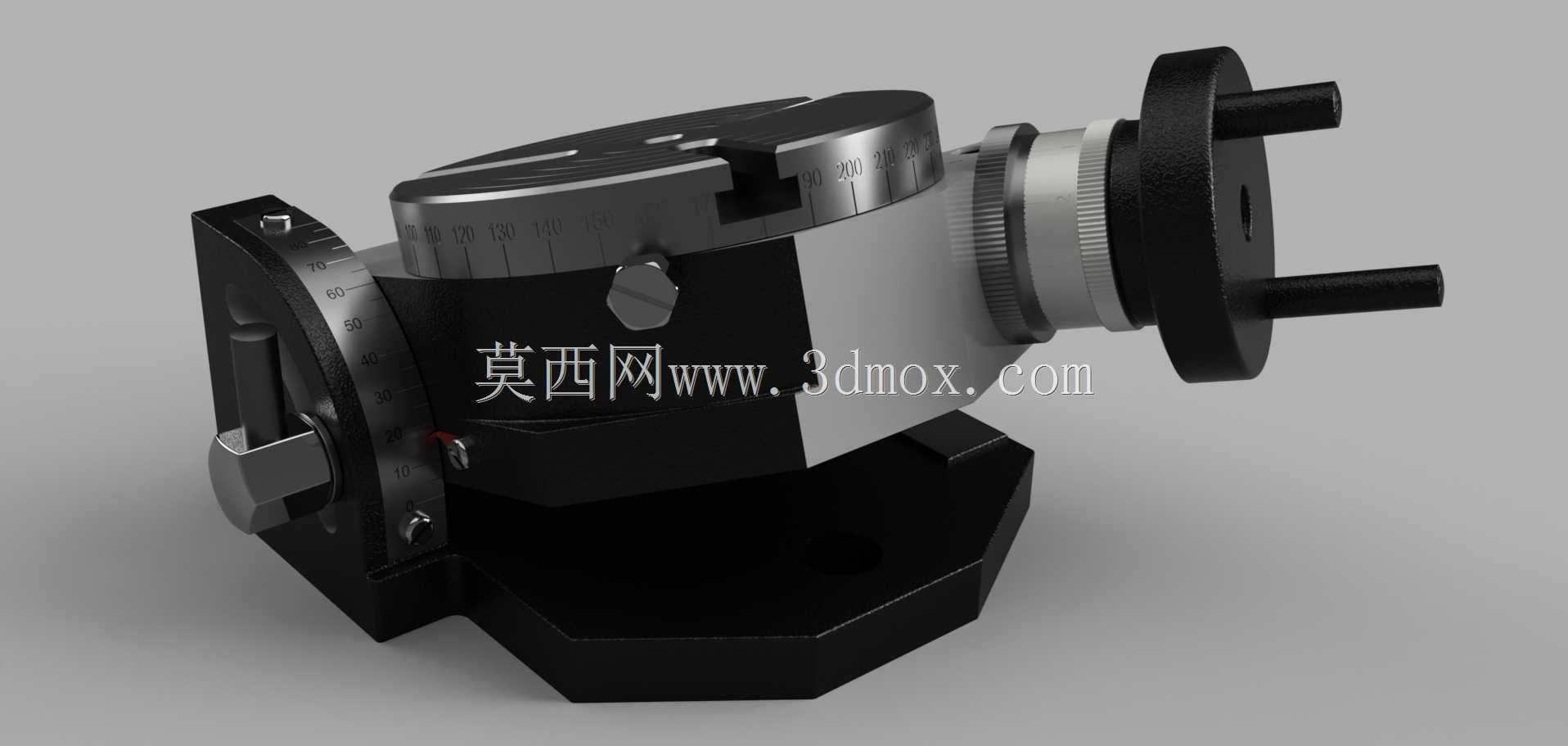

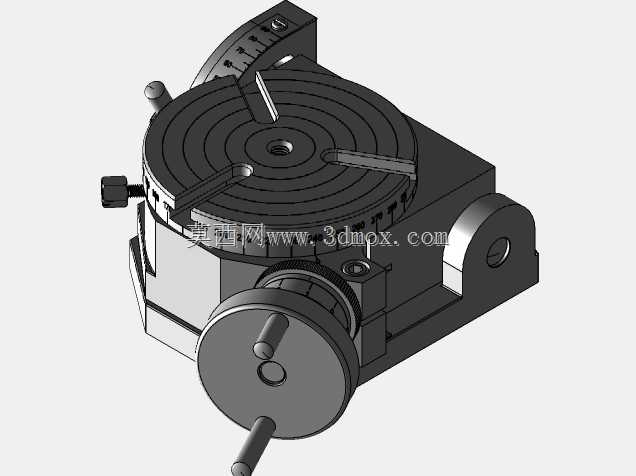

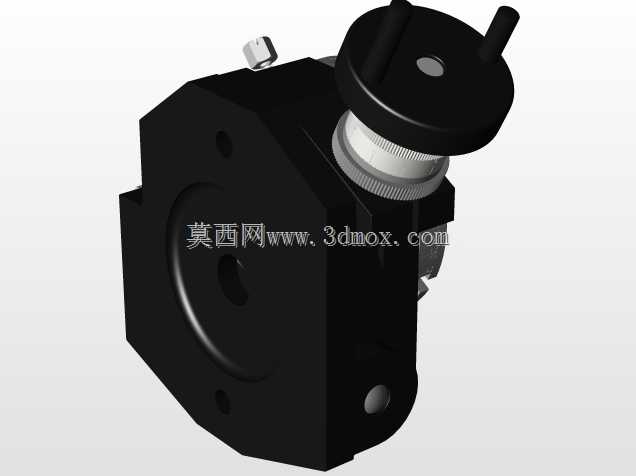

这款可调角度回转工作台，是面向机加工工序中多角度装夹定位需求开发的工装部件，日常多搭配铣床、磨床、电火花加工设备使用，解决常规平口钳无法实现的斜面、斜孔、空间角度面加工装夹难题，在小型精密零件加工、模具型腔修配、工具磨床工序中的应用频次极高。从结构设计逻辑来看，主体采用分体式承托结构，底部为八边形定位基座，安装时可直接贴合机床工作台T型槽台面，基座预留的锁紧槽位可适配不同规格的T型螺栓，安装边界覆盖常规小型加工设备的工作台面尺寸，无需额外制作过渡连接板即可完成装夹固定。回转盘部分采用圆周刻度设计，刻度线直接蚀刻在转盘外圆面，读数视角贴合操作人员站在机床正面的观察习惯，无需俯身即可快速读取回转角度数值，配合侧边的锁紧拨杆，可在0-360度范围内任意角度锁紧，锁紧后转盘径向窜动量控制在微米级，满足精加工的定位精度要求。角度俯仰调节结构采用蜗轮蜗杆微调机构，调节手轮设置在部件侧方，转动手轮时可带动上部转盘在0-90度范围内俯仰调整，侧方同样设置角度刻度标识，配合锁紧旋钮可在任意俯仰角度锁止，避免加工过程中受切削力影响出现角度偏移。输出端的连接法兰采用标准接口设计，可直接搭配三爪卡盘、平口钳、专用工件夹具使用，法兰端面的定位止口精度符合通用工装接口标准，更换不同夹具时无需重新找正基准，大幅缩短工序准备时间。设计过程中针对受力薄弱环节做了强化处理，基座与回转支承的连接部位采用加厚壁结构，承受大切削力时不会出现结构形变，所有操作手柄的位置都经过人机工程校核，操作人员在机床正面即可完成所有锁紧、调节操作，无需绕到设备侧方调整，适配单人单机的加工操作场景。整体结构没有冗余设计，所有运动部件都设置了防尘密封结构，可阻挡加工过程中的金属切屑、切削液进入运动副内部，日常维护仅需定期向注油孔加注润滑脂即可，长期使用也不会出现调节卡顿、锁紧失效的问题。
